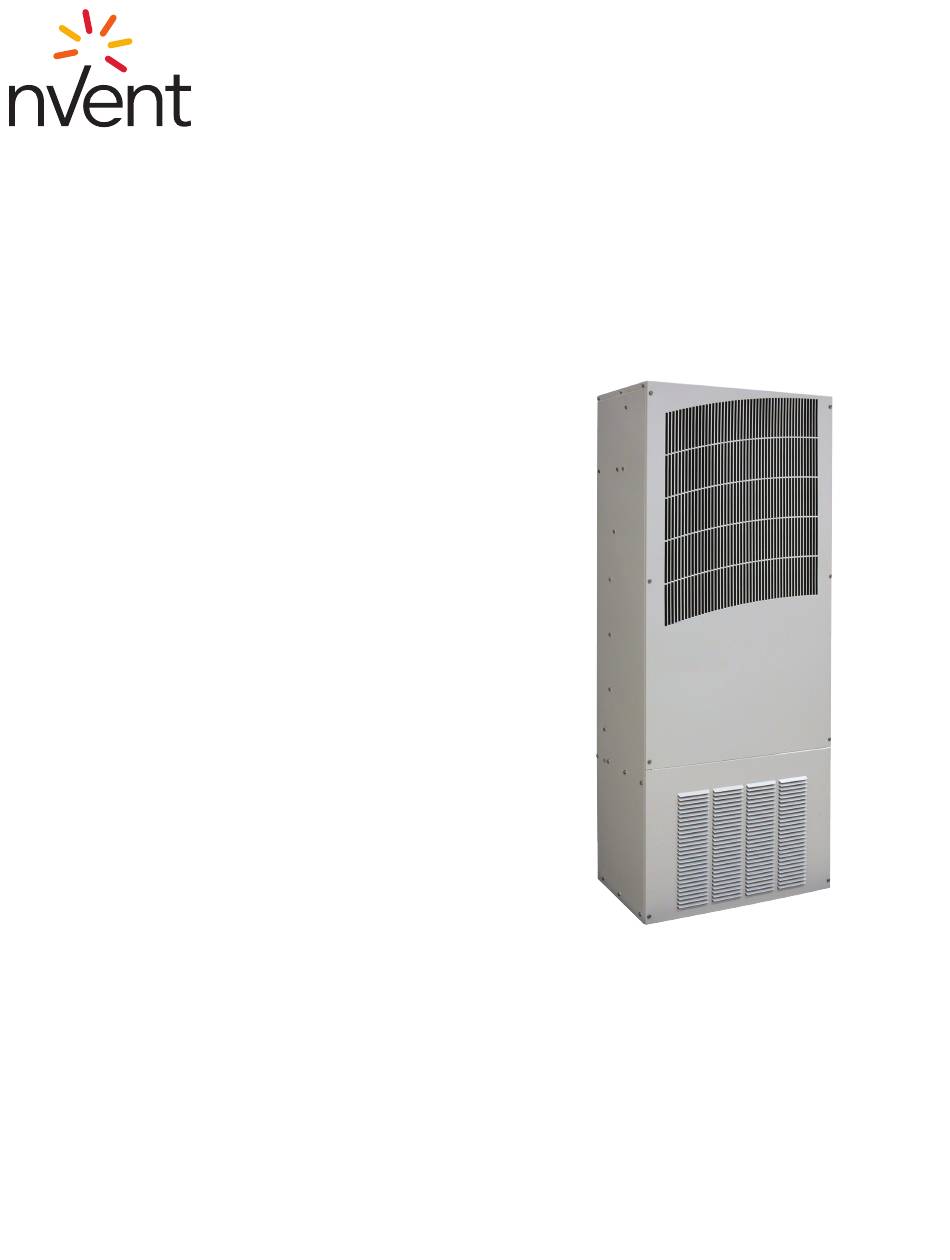

- Seite 1 T-SERIES Kühlgerät Modell t53 BEDIENUNGSANLEITUNG © 2019 nVent 89158994 Rev. C Art.-Nr. 89158994...
-
Seite 2: Inhaltsverzeichnis
Einige Informationen in dieser Bedienungsanleitung treffen möglicherweise nicht bei der Bestellung eines kundenspezifischen Geräts zu. Wenn zusätzliche Zeichnungen für ein kundenspezifisches Gerät erforderlich sind, wurden diese mitgeliefert. Wenden Sie sich für weitere Informationen an nVent Equipment Protection. GEWÄHRLEISTUNGS- UND RÜCKSENDERICHTLINIEN Unsere Gewährleistungs- und Rücksenderichtlinien finden Sie auf http://hoffman.nvent.com/warranty-information. -
Seite 3: Vor Der Inbetriebnahme
Bearbeitung Ihrer Schadensmeldung müssen die Verpackung und das Verpackungsmaterial vollständig aufgehoben werden. Anschließend können Sie Ihre Forderung beim Speditionsunternehmen geltend machen. nVent Equipment Protection haftet nicht für Transportschäden, wir werden Sie jedoch, soweit möglich, in allen Belangen unterstützen. HANDHABUNG UND TEST DES GERÄTS Falls das Kühlgerät in horizontaler Lage positioniert war, sollten Sie es vor der Inbetriebnahme mindestens fünf... -
Seite 4: Montageanleitung
16854/19081 T531926GXXX 50/60 17,3/20,3 131/55 197/89 4939/5592 XXX wird durch eine dreistellige Nummer ersetzt, die alle gewünschten Optionen kennzeichnet. Wenden Sie sich für die spezifischen Modellnummern an unseren Technical Sales Support. MASSBILD © 2019 nVent 89158994 - 4 -... -
Seite 5: Maße Des Montageausschnitts
MASSE DES MONTAGEAUSSCHNITTS Anbau Kompletteinbau BOHRSCHABLONEN (Schrankansicht von außen) HINWEIS: Gestrichelte Linien = Kühlgerät © 2019 nVent 89158994 - 5 -... -
Seite 6: Komponentenliste
Endschalter, automatisch (optional) 10-1033-01 Endschalter, manuell (optional) 10-1033-07 Verflüssigerregister 89098474 Verdampferregister 53-1001-00 Luftfilter, wiederverwendbar 89057627 Filter/Trockner 52-6028-06 Thermisches Expansionsventil 10-1040-40 Frostschutzthermostat 10-1061-05 Schalter Druckregelung 52-6104-53 Endschalter bei Fehlfunktion (optional) 52-6104-54 Thermostat, SPDT, 60-101F 10-1061-03 © 2019 nVent 89158994 - 6 -... -
Seite 7: Schaltbild (Mit Optionaler Heizung)
17BLK/SIL KÜHLUNG, 1-POLIG AUTO-RESET LIMIT SWITCHES TERMINAL BLOCK TEST LEAD MANUAL RESET RUN CAP. 19BLK/SIL HEATER 20BLK/SIL 9WHT 18BLK/SIL COMPRESSOR HEAD MALFUNCTION PRESSURE SWITCH (OPT.) CONTROL 4BLK COMP. HEATER CONDENSER BLOWER BRN/WHT 87975933 © 2019 nVent 89158994 - 7 -... -
Seite 8: Temperaturregelung
Lassen Sie das Kühlgerät nicht zu lange ohne Filter laufen. Staubpartikel, Flusen usw. können die Lamellen des Verflüssigerregisters verstopfen, mit ähnlichen Folgen wie bei einer Verstopfung des Filters. Das Ver flüssiger- register ist durch die Filteröffnung nicht sichtbar und sollte daher durch einen Filter geschützt werden. © 2019 nVent 89158994 - 8 -... -
Seite 9: Lufteintrittsfilter Entfernen, Reinigen Und Neu Einsetzen
Chemikalien verunreinigter Umgebungsluft betrieben, kann dies nach kurzer Zeit zu Schäden an Filtern, Verflüssigerregistern, Lüftern, Motoren usw. führen. Für besondere Empfehlungen wenden Sie sich bitte an nVent Equipment Protection. KÄLTEMITTELVERLUST Jedes Kühlgerät wird vor der Auslieferung gründlich auf Kältemittellecks geprüft. Transportschäden oder mikroskopisch kleine Lecks, die selbst mit hochempfindlichen Leckortungsgeräten nicht aufspürbar sind,... -
Seite 10: Mögliche Fehler Und Deren Behebung
7. Prüfen Sie, ob das Register sauber ist. Prüfen Sie dann die Lufteintritts- und Luftaustrittstemperatur des Verdampfers. Falls die Temperaturen gleich sind, kommen folgende Ursachen infrage: Defektes Teil • Kältemittelverlust reparieren oder • Undichte Ventile im Kompressor austauschen © 2019 nVent 89158994 - 10 -... -
Seite 11: Fehler Und Deren Mögliche Ursachen
Ablauf verstopft Im Schrank sammelt sich Wasser. Ablauf deformiert Schrank nicht abgedichtet (Feuchtigkeit dringt ein) Falls Sie Hilfe durch unseren technischen Support benötigen (z. B. Stromaufnahme, Drücke, Temperaturen), wenden Sie sich an nVent Equipment Protection unter +1-800-896-2665. F-GAS INFORMATIONEN T531926GXXX T531946GXXX Kühlmittel... - Seite 12 © 2019 nVent 89158994 Rev. C Art.-Nr. 89158994...
