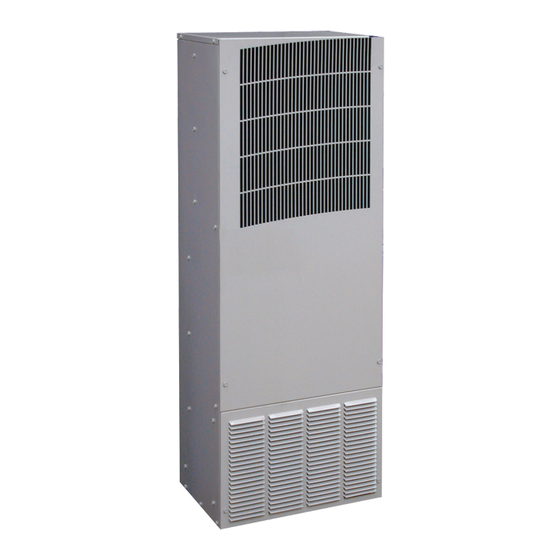

T-Serie
KLIMAANLAGE
MODELL T43
ANLEITUNG
Rev. E
© 2021 nVent
89114525
P/N 89114526
Inhaltsverzeichnis
loading

Verwandte Anleitungen für nVent T-Serie

Inhaltszusammenfassung für nVent T-Serie

  • Seite 1 T-Serie KLIMAANLAGE MODELL T43 ANLEITUNG Rev. E © 2021 nVent 89114525 P/N 89114526...

  • Seite 2: Inhaltsverzeichnis

    HINWEIS: Einige der Informationen in diesem Handbuch treffen möglicherweise nicht zu, wenn eine spezielle Einheit bestellt wurde. Falls für eine spezielle Einheit zusätzliche Zeichnungen erforderlich sind, wurden diese eingefügt. Wenden Sie sich an nVent Equipment Protection, wenn Sie weitere Informationen benötigen.

  • Seite 3: Empfang Der Klimaanlage

    Eingang erkennbar sind, sollten auf der Frachtrechnung vermerkt werden. Schäden müssen innerhalb von 15 Tagen nach der Lieferung an das zustellende Transportunternehmen – NICHT an nVent Equipment Protection – gemeldet werden. Bewahren Sie den Karton und das Verpackungsmaterial auf, und fordern Sie eine Inspektion an.

  • Seite 4: Installationsanleitung

    9750/10250 131/55 125/57 T431046GXXX 50/60 9750/10250 131/55 150/68 T431046G4XX 400/460 50/60 3.1/3.4 8970/9600 131/55 140/64 XXX wird durch eine dreistellige Zahl ersetzt, die alle gewünschten Optionen angibt. Spezifische Modellnummern erhalten Sie im Werk. © 2021 nVent 89114525 - 4 -...

  • Seite 5: Masszeichnungen

    MASSZEICHNUNGEN 6K BTU 8-10K BTU © 2021 nVent 89114525 - 5 -...

  • Seite 6: Abmessungen Der Ausschnitte

    ABMESSUNGEN DER AUSSCHNITTE Externer Ausschnitt Interner Ausschnitt © 2021 nVent 89114525 - 6 -...

  • Seite 7: Montagesatz Dichtung

    MONTAGESATZ DICHTUNG © 2021 nVent 89114525 - 7 -...

  • Seite 8: Komponentenliste (115 Volt)

    89172340 89172341 Servicekabel 89107626 89107626 52-6035-85 Thermisches Expansionsventil 99-0540-39 (Kapillarrohr) 10-1040-37 10-1040-38 Thermische Überlast, Kompressor 89183837 89183472 Intern Thermostat, SPST, 55-100F 10-1061-16 10-1061-16 10-1061-16 T43 115 V-MODELLE T43 6.000 BTU 230/460 V-MODELLE 89186700 Rev. A © 2021 nVent 89114525 - 8 -...

  • Seite 9: Komponentenliste (230/460 Volt)

    Transformator, 460/230 V, 400 VA Nicht zutreffend Nicht zutreffend Nicht zutreffend 10-1006-128 Transformator, 230-208/24 V, 20 VA Nicht zutreffend Nicht zutreffend Nicht zutreffend 89154383 T43 8,000 & 10,000 BTU 230/460V MODELS T43 460V 3 PHASE MODELS ONLY © 2021 nVent 89114525 - 9 -...

  • Seite 10: Schaltplan Und Anschlussschema

    SCHALTPLAN UND ANSCHLUSSSCHEMA ALLGEMEINER SCHALTPLAN 115 V UND 6000 BTU 230 V-MODELLE (TATSÄCHLICHE GERÄTEOPTIONEN KÖNNEN VARIIEREN) 89177262 Rev. A © 2021 nVent 89114525 - 10 -...

  • Seite 11: Allgemeiner Schaltplan 8000 Und 10000 Btu 230 V-Modelle (Tatsächliche Geräteoptionen Können Variieren)

    ALLGEMEINER SCHALTPLAN 8000 UND 10000 BTU 230 V-MODELLE (TATSÄCHLICHE GERÄTEOPTIONEN KÖNNEN VARIIEREN) © 2021 nVent 89114525 - 11 -...

  • Seite 12: Allgemeiner Anschlussplan 115 V Und 6000 Btu 230 V-Modelle (Tatsächliche Optionen Der Einheit Können Variieren)

    ALLGEMEINER ANSCHLUSSPLAN 115 V UND 6000 BTU 230 V-MODELLE (TATSÄCHLICHE OPTIONEN DER EINHEIT KÖNNEN VARIIEREN) © 2021 nVent 89114525 - 12 -...

  • Seite 13: Allgemeiner Anschlussplan 8000 Und 10000 Btu 230 V-Modelle (Tatsächliche Optionen Der Einheit Können Variieren)

    ALLGEMEINER ANSCHLUSSPLAN 8000 UND 10000 BTU 230 V-MODELLE (TATSÄCHLICHE OPTIONEN DER EINHEIT KÖNNEN VARIIEREN) © 2021 nVent 89114525 - 13 -...

  • Seite 14: Allgemeiner Schaltplan Für 3-Phasen-Modelle (Tatsächliche Optionen Der Einheit Können Variieren)

    ALLGEMEINER SCHALTPLAN FÜR 3-PHASEN-MODELLE (TATSÄCHLICHE OPTIONEN DER EINHEIT KÖNNEN VARIIEREN) © 2021 nVent 89114525 - 14 -...

  • Seite 15: Temperaturregelung

    Betriebstemperatur des Kompressors zu einer automatischen Abschaltung der Einheit führt. Die oben beschriebene Abschaltung ist symptomatisch für einen verstopften oder verschmutzten Filter und reduziert die kühlende Luftzirkulation auf der Oberfläche der Kompressor- und Kondensatorspule. © 2021 nVent 89114525 - 15 -...

  • Seite 16: Ausbau, Reinigung Oder Einbau Eines Neuen Ansaugfilters

    Der Betrieb der Klimaanlage in Bereichen mit in der Luft verteilten Ätzmitteln oder Chemikalien kann zu einer schnellen Abnutzung von Filtern, Kondensatorspulen, Lüftern, Motoren usw. führen Wenden Sie sich an nVent Equipment Protection, um spezielle Empfehlungen zu erhalten. KÄLTEMITTELVERLUST Jede Klimaanlage wird vor dem Verlassen des Werks gründlich auf Kältemittellecks getestet. Transportschäden oder mikroskopische Lecks, die während der Fertigung mit empfindlichen elektronischen Kältemittel-...
  • Seite 17 NOTIZEN © 2021 nVent 89114525 - 17 -...

  • Seite 18: Fehlerbehebung

    Sie aus Sicherheitsgründen die Abdeckung des Steuerkastens wieder auf). Dadurch wird der Schalter im Thermostat übergangen. Schalten Sie die Stromversorgung ein, und wenn beide Lüfter und der Kompressor eingeschaltet werden, muss der Thermostat ausgetauscht werden. © 2021 nVent 89114525 - 18 -...

  • Seite 19: Symptome Und Mögliche Ursachen

    Ablauf verstopft Ablaufschlauch geknickt Eingedrungenes Wasser im Gehäuse Gehäuse nicht abgedichtet (Feuchtigkeit kann eindringen) Montagedichtung beschädigt Für zusätzliche technische Unterstützung (d. h. Stromaufnahme, Drücke, Temperaturen) wenden Sie sich an nVent Equipment Protection unter 800 896 2665. F-GAS-INFORMATIONEN T430626GXXX T430616GXXX T430646GXXX T431026GXXX...
  • Seite 20 Rev. E © 2021 nVent 89114525 P/N 89114526...
