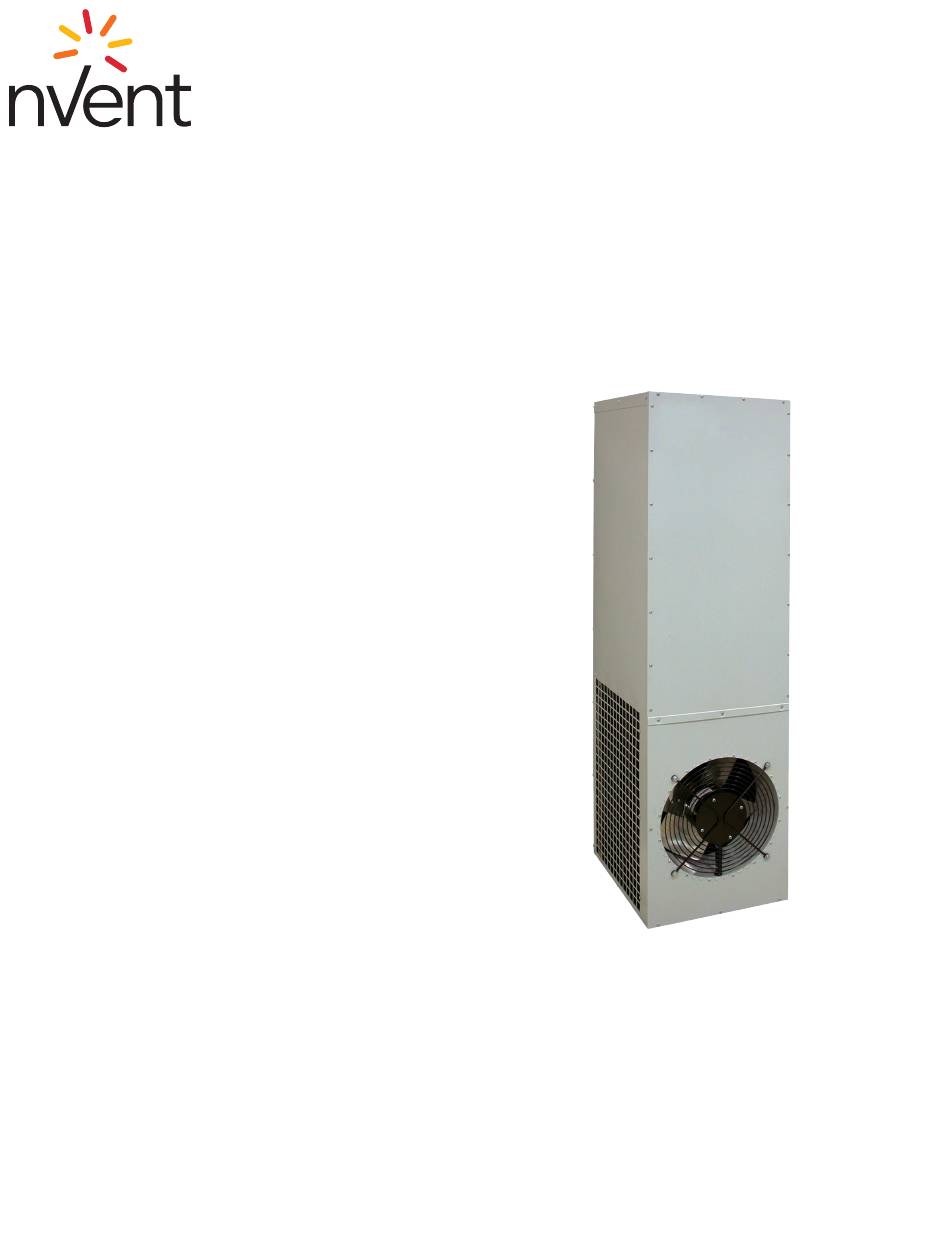

- Seite 1 T-SERIES Kühlgerät Modell t62 BEDIENUNGSANLEITUNG Rev. C © 2019 nVent 89158995 Art.-Nr. 89158995...
-
Seite 2: Inhaltsverzeichnis
HINWEIS: Einige Informationen in dieser Bedienungsanleitung treffen möglicherweise nicht bei der Bestellung eines kundenspezifischen Geräts zu. Wenn zusätzliche Zeichnungen für ein kundenspezifisches Gerät erforderlich sind, wurden diese mitgeliefert. Wenden Sie sich für weitere Informationen an nVent Equipment Protection. GEWÄHRLEISTUNGS- UND RÜCKSENDERICHTLINIEN Unsere Gewährleistungs- und Rücksenderichtlinien finden Sie auf http://hoffman.nvent.com/warranty-information. -
Seite 3: Vor Der Inbetriebnahme
Bearbeitung Ihrer Schadensmeldung müssen die Verpackung und das Verpackungsmaterial vollständig aufgehoben werden. Anschließend können Sie Ihre Forderung beim Speditionsunternehmen geltend machen. nVent Equipment Protection haftet nicht für Transportschäden, wir werden Sie jedoch, soweit möglich, in allen Belangen unterstützen. HANDHABUNG UND TEST DES GERÄTS Falls das Kühlgerät in horizontaler Lage positioniert war, sollten Sie es vor der Inbetriebnahme mindestens fünf... -
Seite 4: Montageanleitung
– – 1. Gibt den Typ bzw. die Produktreihe des Kühlgeräts und die ungefähre Höhe an (T62 = „Outdoor“- Produktreihe, Höhe: ca. 62" = 157 cm). 2. Gibt die Nennleistung des Geräts in BTU/h unter Standardbedingungen an. (d. h. 22 = 22.000 BTU/h bzw. -
Seite 5: Maßbild
MASSBILD MASSE DES MONTAGEAUSSCHNITTS Dichtungsbausatz 62-1000-50 liegt bei. Vor der HINWEIS: Montage des Kühlgeräts am Gehäuse die Dichtung Gestrichelte Linien = Kühlgerät an der Rückseite des Kühlgeräts anbringen. BOHRSCHABLONEN (Schrankansicht von außen) © 2019 nVent 89158995 - 5 -... -
Seite 6: Technische Informationen
BETRIEB DER STANDARDKOMPONENTEN UND OPTIONALEN KOMPONENTEN THERMOSTAT Das Kühlgerät T62 ist mit einem Thermostat 10-1061-16 ausgestattet. Der eingestellte Regelwert des Thermostats entspricht der Abschalttemperatur des Kühlgeräts. Die Differenztemperatur des Thermostats beträgt 5 °C, d. h., erst bei 5 °C ober-/unterhalb des Regelwertes beginnt das Gerät zu kühlen bzw. -
Seite 7: Druckregelung
−3,9 57,8 43,6 51,7 318,3 285,2 −1,1 64,7 49,6 54,4 339,9 306,1 72,2 56,2 57,2 362,4 328,2 80,2 63,2 351,4 88,7 70,7 62,8 410,7 375,9 97,8 78,8 65,6 436,5 401,7 12,8 107,5 87,5 © 2019 nVent 89158995 - 7 -... -
Seite 8: Geräteeigenschaften
Druck (PSI/bar) Druck (PSI/bar) Delta (K) Delta (K) (°F/°C) 175–225 / 65–80 / 18–27 10–12 45–75 / 3,1–5,2 8–14 10–16 12,1–15,5 210–320 / 80–100 / 27–38 11,5–15 60–100 / 4,1–6,9 8–14 10–16 14,5–22,1 © 2019 nVent 89158995 - 8 -... -
Seite 9: Schaltbild
SCHALTBILD SW31 WS25 WS10 WS15 WSS16 SW30 SW25 SWZ2 SWZ17 ROT14 ROT5 ROT5 89055472 © 2019 nVent 89158995 - 9 -... -
Seite 10: Serviceinformationen
Kompressors Zeitrelais 10-1005-71 Verflüssigerregister 62-1001-00 Verdampferregister 62-1001-03 Kompressor 89073502 Kompressorschütz 89088986 Schalter Druckregelung 10-1106-108 Verdampfer, Luftaustrittsfilter 10-1000-01 (optional) Filter/Trockner 52-6028-09 Gitter, Lüfter (Verflüssigerseite) 13-1014-03 Dual-Druckschalter 52-6104-59 Thermisches Expansionsventil 10-1040-46 Transformator 10-1006-143 Thermostat 10-1061-16 © 2019 nVent 89158995 - 10 -... -
Seite 11: Wartung
Chemikalien verunreinigter Umgebungsluft betrieben, kann dies nach kurzer Zeit zu Schäden an Verflüssigerregister, Lüftern, Motoren usw. führen. Für besondere Empfehlungen wenden Sie sich bitte an nVent Equipment Protection. KÄLTEMITTELVERLUST Jedes Kühlgerät wird vor der Auslieferung gründlich auf Kältemittellecks geprüft. Transportschäden oder mikroskopisch kleine Lecks, die selbst mit hochempfindlichen Leckortungsgeräten nicht aufspürbar sind,... -
Seite 12: Mögliche Fehler Und Deren Behebung
7. Prüfen Sie, ob das Register sauber ist. Prüfen Sie dann die Lufteintritts- und Luftaustrittstemperatur des Verdampfers. Falls die Temperaturen gleich sind, kommen folgende Ursachen infrage: Defektes Teil Kältemittelverlust • reparieren oder Undichte Ventile im Kompressor • austauschen © 2019 nVent 89158995 - 12 -... -
Seite 13: Fehler Und Deren Mögliche Ursachen
Ablauf deformiert Im Schrank sammelt sich Wasser. Schrank nicht abgedichtet (Feuchtigkeit dringt ein) Montagedichtung beschädigt Falls Sie weitere technische Informationen benötigen (z. B. zu Stromaufnahme, Drücken, Temperaturen), wenden Sie sich an nVent Equipment Protection unter +1-800-896-2665. F-GAS INFORMATIONEN T622226GXXX T622246GXXX Kühlmittel... - Seite 14 NOTIZEN: © 2019 nVent 89158995 - 14 -...
