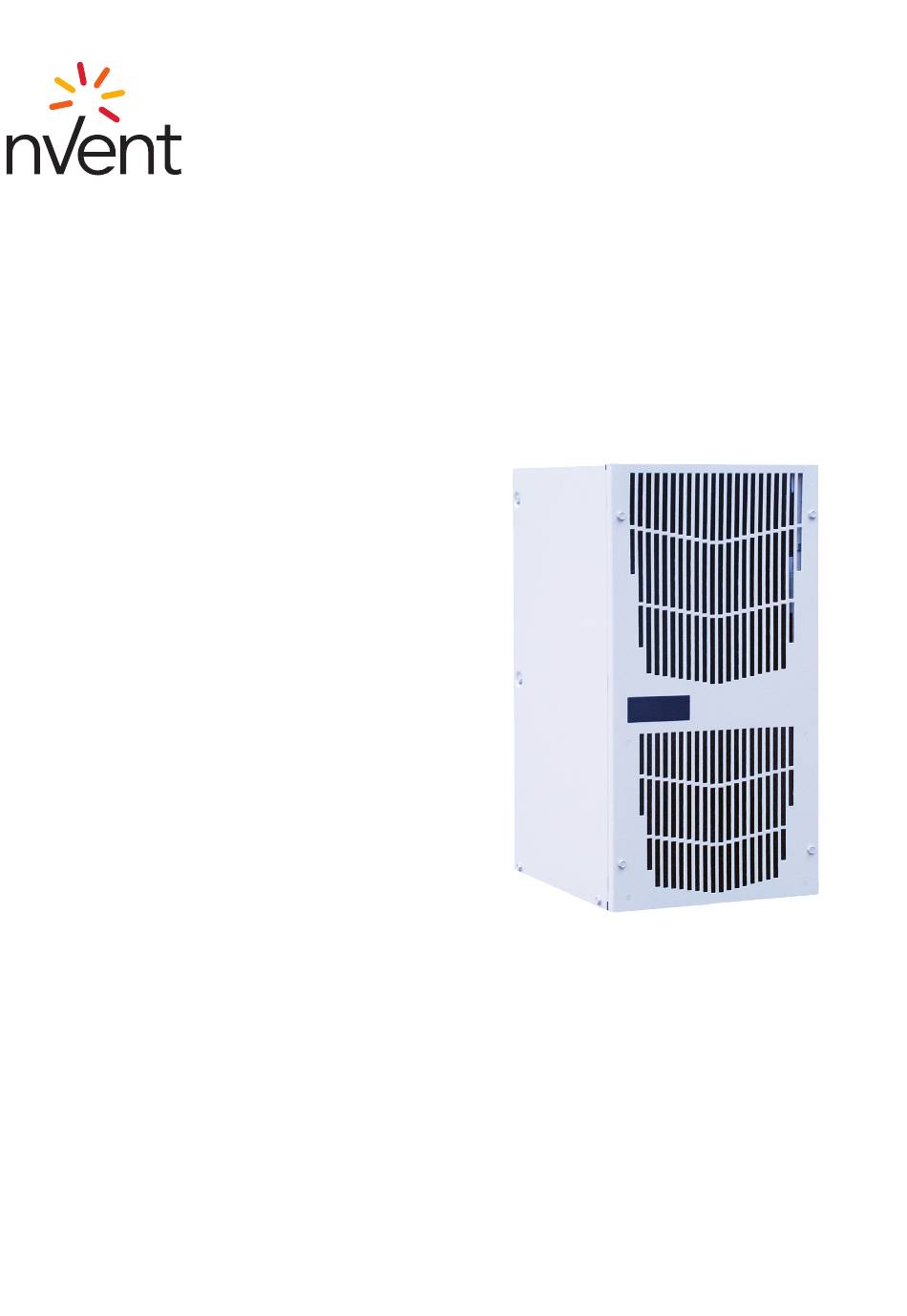

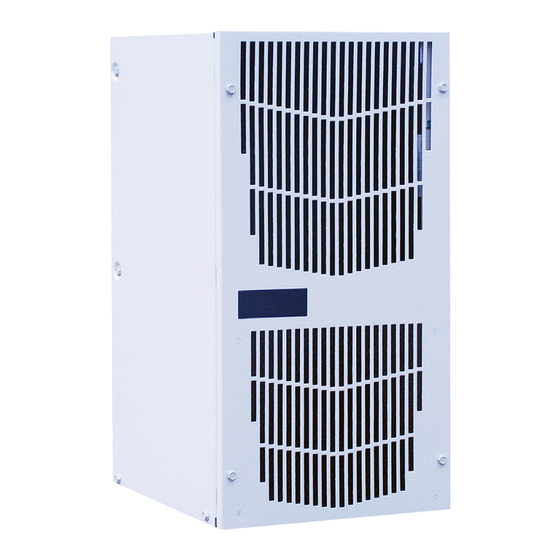

- Seite 1 V-SERIE Kühlgerät Modell VA06 BEDIENUNGSANLEITUNG © 2019 nVent 89114148 Rev C P/N 89114149...
-
Seite 2: Inhaltsverzeichnis
MÖGLICHE FEHLER UND DEREN BEHEBUNG ........................... 12 Checkliste für häufige Fehler bei Kühlgeräten ............................12 Fehler und deren mögliche Ursachen .................................13 F-GAS INFORMATIONEN ................................13 GARANTIE ...................................... 14 RÜCKGABE- UND REPARATURRICHTLINIEN .............................14 HAFTUNGSBESCHRÄNKUNG ..................................15 © 2019 nVent 89114148 - 2 -... -
Seite 3: Vor Der Inbetriebnahme
Frachtbrief angemerkt werden. Die Schäden sollten innerhalb von 15 Tagen nach der Anlieferung dem Speditionsunternehmen – NICHT nVent Technical Products China – gemeldet werden. Heben Sie den Karton und das Verpackungsmaterial auf und bitten Sie um eine Überprüfung. Anschließend können Sie Ihre Forderung beim Speditionsunternehmen geltend machen. -
Seite 4: Montageanleitung
SCHRANKLUFT- UMGEBUNGS- REGELUNG EINTRITT LUFT- AUSTRITT STROMANSCHLUSS ABNEHMBARE AUFHÄNGUNG SCHRANKLUFT- UMGEBUNGS- AUSTRITT LUFTEINTRITT HERAUSZIEHBARER, WIEDERVERWENDBARER BEFESTIGUNGSBOHRUNGEN(6) UND LEICHT ZU REINIGENDER ALUMINIUMFILTER Hinweis: 1. Montagedichtung enthalten (nicht abgebildet) 2. Maßangaben in mm Figure 1 © 2019 nVent 89114148 - 4 -... -
Seite 5: Maße Des Montageausschnitts
Die Schrankluft darf nicht zu feucht sein. Falls ständig Wasser aus dem Ablauf fließt, liegt dies höchst- wahrscheinlich daran, dass Außenluft in den Schrank eindringt. Bedenken Sie, dass häufiges Öffnen der Schranktür dazu führt, dass feuchte Außenluft eindringt, die vom Kühlgerät entfeuchtet werden muss. © 2019 nVent 89114148 - 5 -... -
Seite 6: Betrieb Der Standardkomponenten Und Optionalen Komponenten
Nennspannung (V) Nennfrequenz (Hz) Spannungsbereich (V) 207–253 207–253 Kühlstrom bei max. Bedingungen (A) Heizstrom (A) Kompressor Volllast-/Stillstandsstrom 1,02 / 6,5 2,01 / 15,5 Verdampferlüfter Volllaststrom (A) 0,12 0,15 Verflüssigerlüfter Volllaststrom (A) 0,15 0,35 © 2019 nVent 89114148 - 6 -... -
Seite 7: Schaltbilder
THERMOSTAT RELAIS SWZ22 SWZ = 115 V / WSS = 230 V KOMP.-HTP SWZ = 115 V / WSS = 230 V WSS23 (OPTIONAL) KOMPRESSOR HEIZ- WSS19 THERMOSTAT HEIZUNG ORG18 ORG18 (OPTIONAL) (OPTIONAL) © 2019 nVent 89114148 - 7 -... -
Seite 8: Schaltbild Va060625Gxxxs (Tatsächliche Geräteoptionen Können Variieren)
SWZ22 SWZ = 115 V / WSS = 230 V KOMP.-HTP WSS23 SWZ = 115 V / WSS = 230 V (OPTIONAL) KOMPRESSOR HEIZ- WSS19 THERMOSTAT HEIZUNG ORG18 ORG18 (OPTIONAL) (OPTIONAL) VERFLÜSSIGER- LÜFTER © 2019 nVent 89114148 - 8 -... -
Seite 9: Schema
Filter/Trockner 3218298 3218298 Druckregelung (optional) 3206068 3206068 Verflüssigerlüfter 3205740 3218245 Verdampferlüfter 3218293 3205740 Kapillarrohr 90157960 90157960 Thermostat, SPDT, 55-100F 3204580 3204580 Display (optional) 90164848 90164848 Klemmenblock 769-603/004-000 90164849 90164849 Klemmenblock 769-103 90164850 90164850 © 2019 nVent 89114148 - 9 -... -
Seite 10: Wartung
1. Spülen Sie den Filter mit warmem Wasser aus. Die Luftaustrittsseite sollte dabei nach oben zeigen. VERWENDEN SIE KEINE ÄTZMITTEL! 2. Lassen Sie den Filter nach dem Ausspülen abtropfen. Platzieren Sie ihn dazu mit einer Ecke nach unten, sodass das Wasser vollständig ablaufen kann. © 2019 nVent 89114148 - 10 -... -
Seite 11: Verflüssiger- Und Verdampferlüfter
Chemikalien verunreinigter Umgebungsluft betrieben, kann dies nach kurzer Zeit zu Schäden an Filtern, Verflüssigerregister, Lüftern, Motoren usw. führen. Für besondere Empfehlungen wenden Sie sich bitte an nVent Equipment Protection. KÜHLMITTELVERLUST Jedes Kühlgerät wird vor der Auslieferung gründlich auf Kühlmittellecks geprüft. Transportschäden oder mikroskopisch kleine Lecks, die selbst mit hochempfindlichen Leckortungsgeräten nicht aufspürbar... -
Seite 12: Mögliche Fehler Und Deren Behebung
7. Prüfen Sie, ob das Register sauber ist. Prüfen Sie dann die Lufteintritts- und Luftaustrittstemperatur des Verdampfers. Falls die Temperaturen gleich sind, kommen folgende Ursachen infrage: Defektes Teil • Kühlmittelverlust reparieren oder • Undichte Ventile im Kompressor austauschen © 2019 nVent 89114148 - 12 -... -
Seite 13: Fehler Und Deren Mögliche Ursachen
Ablauf verstopft Ablauf deformiert Im Schrank sammelt sich Wasser. Schrank nicht abgedichtet (Feuchtigkeit dringt ein) Montagedichtung beschädigt Falls Sie Hilfe durch unseren technischen Support benötigen, wenden Sie sich an nVent Technical Products China unter 0086-400-820-1133. F-GAS INFORMATIONEN V060325GXXX V060625GXXX Kühlmittel... -
Seite 14: Garantie
Alle Rücksendungen müssen eine Rücksendenummer (Return Material Authorization, RMA) aufweisen, unab- hängig vom Grund der Rücksendung und unabhängig davon, ob Garantieansprüche geltend gemacht werden oder nicht. Rücksendungen ohne Rücksendenummer werden von unserem Wareneingang abgelehnt. Eine Rück- sendenummer ist 30 Tage lang gültig. © 2019 nVent 89114148 - 14 -... -
Seite 15: Haftungsbeschränkung
UNERLAUBTEN HANDLUNG ODER EINEM ANDEREN RECHTLICHEN HAFTUNGSGRUND BERUHEN, UND UNGEACHTET ETWAIGER HINWEISE ODER AUSSAGEN, DIE PENTAIR EQUIPMENT PROTECTION IN BEZUG AUF DEN VERKAUF, DIE NUTZUNG ODER DIE MONTAGE DER PRODUKTE ERTEILT BZW. GETÄTIGT HAT. © 2019 nVent 89114148 - 15 -... - Seite 16 © 2019 nVent 89114148 Rev C P/N 89114149...
