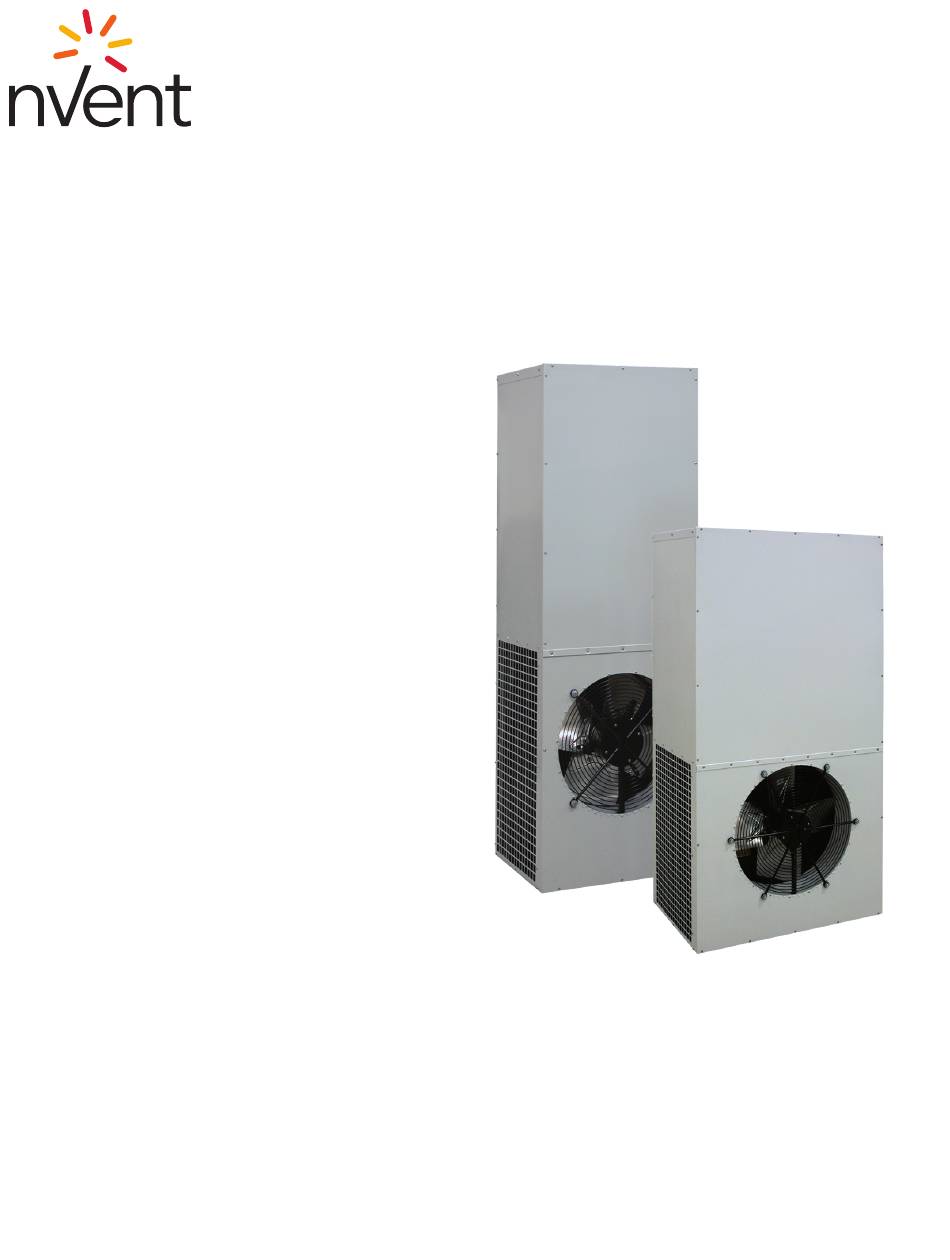

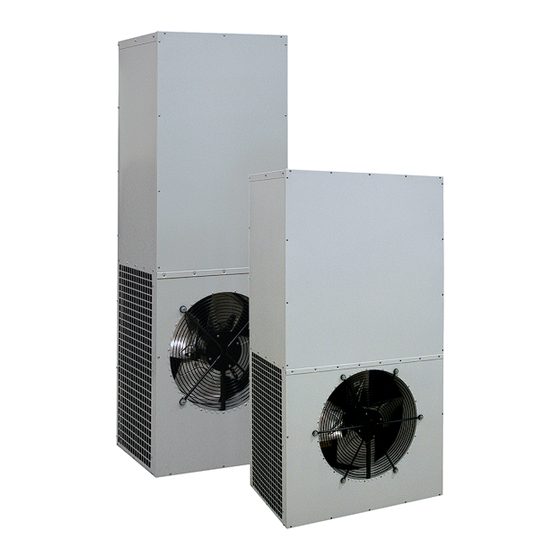

nVent T-SERIES Bedienungsanleitung

nVent T-SERIES Bedienungsanleitung

T70, 10-kw- und 17-kw-modelle
T-SERIES
Kühlgeräte
t70, 10-KW- und 17-KW-Modelle
BEDIENUNGSANLEITUNG
Rev. B
© 2018 nVent
89158996
Art.-Nr. 89158996
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für nVent T-SERIES

  • Seite 1 T-SERIES Kühlgeräte t70, 10-KW- und 17-KW-Modelle BEDIENUNGSANLEITUNG Rev. B © 2018 nVent 89158996 Art.-Nr. 89158996...
  • Seite 2: Inhaltsverzeichnis

    HINWEIS: Einige Informationen in dieser Bedienungsanleitung treffen möglicherweise nicht bei der Bestellung eines kundenspezifischen Geräts zu. Wenn zusätzliche Zeichnungen für ein kundenspezifisches Gerät erforderlich sind, wurden diese mitgeliefert. Wenden Sie sich für weitere Informationen an nVent Equipment Protection. GEWÄHRLEISTUNGS- UND RÜCKSENDERICHTLINIEN Unsere Gewährleistungs- und Rücksenderichtlinien finden Sie auf http://hoffman.nvent.com/warranty-information.
  • Seite 3: Vor Der Inbetriebnahme

    Bearbeitung Ihrer Schadensmeldung müssen die Verpackung und das Verpackungsmaterial vollständig aufgehoben werden. Anschließend können Sie Ihre Forderung beim Speditionsunternehmen geltend machen. nVent Equipment Protection haftet nicht für Transportschäden, wir werden Sie jedoch, soweit möglich, in allen Belangen unterstützen. HANDHABUNG UND TEST DES GERÄTS Falls das Kühlgerät in horizontaler Lage positioniert war, sollten Sie es vor der Inbetriebnahme mindestens fünf...
  • Seite 4: Montageanleitung

    Kabelverbindung zwischen den Thermostatausgängen und den entsprechenden Anschlüssen an der 24-VAC-Klemmenblock her (Positionen im Schaltbild beachten). 7. Stellen Sie den Thermostat auf die gewünschte Schranktemperatur ein. Hinweise zur Einstellung und zum Betrieb des Thermostats finden Sie im Abschnitt „Funktionsprinzip“. MASSBILDER 10 KW © 2018 nVent 89158996 - 4 -...
  • Seite 5 17 KW © 2018 nVent 89158996 - 5 -...
  • Seite 6: Maße Des Montageausschnitts

    MASSE DES MONTAGEAUSSCHNITTS 10 KW Dichtungsbausatz 70-1000-50 liegt bei. Vor der Montage des Kühlgeräts am Gehäuse die Dichtung an der Rückseite des Kühlgeräts anbringen. BOHRSCHABLONEN (Schrankansicht von außen) HINWEIS: Gestrichelte Linien = Kühlgerät © 2018 nVent 89158996 - 6 -...
  • Seite 7 17 KW Dichtungsbausatz 70-1000-52 liegt bei. Vor der Montage des Kühlgeräts am Gehäuse die Dichtung an der Rückseite des Kühlgeräts anbringen. BOHRSCHABLONEN (Schrankansicht von außen) HINWEIS: Gestrichelte Linien = Kühlgerät © 2018 nVent 89158996 - 7 -...
  • Seite 8: Technische Informationen

    Die Niederdruckregelung verhindert, dass der Kompressor läuft, wenn das System zu wenig Druck aufweist (d. h. bei Materialaustritt). Wird der Niederdruck-Ausschaltpunkt erreicht, erfolgt ein automatischer Reset. ZEITRELAIS Werkseitig auf 5 Minuten eingestellt. Das Zeitrelais soll Kurzschlüsse des Kompressors verhindern. © 2018 nVent 89158996 - 8 -...
  • Seite 9: Druckregelung

    −3,9 57,8 43,6 51,7 318,3 285,2 −1,1 64,7 49,6 54,4 339,9 306,1 72,2 56,2 57,2 362,4 328,2 80,2 63,2 351,4 88,7 70,7 62,8 410,7 375,9 97,8 78,8 65,6 436,5 401,7 12,8 107,5 87,5 © 2018 nVent 89158996 - 9 -...
  • Seite 10: 36.000 Btu/H (10.500 W), 59.000 Btu/H (17.000 W) Geräteeigenschaften

    2,8 A 3,7 A Verflüssigerlüfter Volllaststrom* 1,7 A 1,2 A -XXX wird durch eine dreistellige Nummer ersetzt, die alle gewünschten Optionen kennzeichnet. Wenden Sie sich für die spezifischen Modellnummern an unseren Technical Sales Support. © 2018 nVent 89158996 - 10 -...
  • Seite 11: Funktionsdaten

    250–270 / 8–14 / 70 / 21 90 / 32 27–29 11–16 9–16 3,3–3,7 17,2–18,6 −13–−10 65–71 / 350–370 / 8–14 / 95 / 35 110 / 43 33–36 11–16 9–16 4,5–4,9 24,1–25,5 −13–−10 © 2018 nVent 89158996 - 11 -...
  • Seite 12: Schaltbilder

    SCHALTBILDER 10 KW 89053544 © 2018 nVent 89158996 - 12 -...
  • Seite 13 17 KW © 2018 nVent 89158996 - 13 -...
  • Seite 14: Serviceinformationen

    Kompressorschütz 10-1005-79 Schalter Druckregelung 10-1106-108 Verdampfer, Eintrittsfilter (2 pro Gerät) 10-1000-04 Verdampfer, Ablaufregister 62-1020-00 Filter/Trockner 52-6028-09 Gitter, Lüfter (Verflüssigerseite) 13-1014-11 Stütze, Lüfter (Verflüssigerseite) 10-1072-79 Niederdruckschalter 52-6104-38 Thermisches Expansionsventil 10-1040-44 Transformator 10-1006-143 Thermostat 10-1061-16 © 2018 nVent 89158996 - 14 -...
  • Seite 15: Wartung

    Chemikalien verunreinigter Umgebungsluft betrieben, kann dies nach kurzer Zeit zu Schäden an Filtern, Verflüssigerregistern, Lüftern, Motoren usw. führen. Für besondere Empfehlungen wenden Sie sich bitte an nVent Equipment Protection. KÄLTEMITTELVERLUST Jedes Kühlgerät wird vor der Auslieferung gründlich auf Kältemittellecks geprüft. Transportschäden oder mikroskopisch kleine Lecks, die selbst mit hochempfindlichen Leckortungsgeräten nicht aufspürbar sind,...
  • Seite 16: Mögliche Fehler Und Deren Behebung

    Klemme. Aus Sicherheitsgründen sollten Sie das Gehäuse danach wieder schließen. Auf diese Weise wird der Schalter im Thermostat umgelegt. Schalten Sie die Stromversorgung wieder ein. Falls beide Lüfter und der Kompressor ordnungsgemäß starten, muss der Thermostat ausgetauscht werden. © 2018 nVent 89158996 - 16 -...
  • Seite 17: Fehler Und Deren Mögliche Ursachen

    Im Schrank sammelt sich Wasser. Schrank nicht abgedichtet (Feuchtigkeit dringt ein) Montagedichtung beschädigt Falls Sie weitere technische Informationen benötigen (z. B. zu Stromaufnahme, Drücken, Temperaturen), wenden Sie sich an nVent Equipment Protection unter +1-800-896-2665. © 2018 nVent 89158996 - 17 -...
  • Seite 18 NOTIZEN: © 2018 nVent 89158996 - 18 -...
  • Seite 19 NOTIZEN: © 2018 nVent 89158996 - 19 -...
  • Seite 20 Rev. B © 2018 nVent 89158996 Art.-Nr. 89158996...
