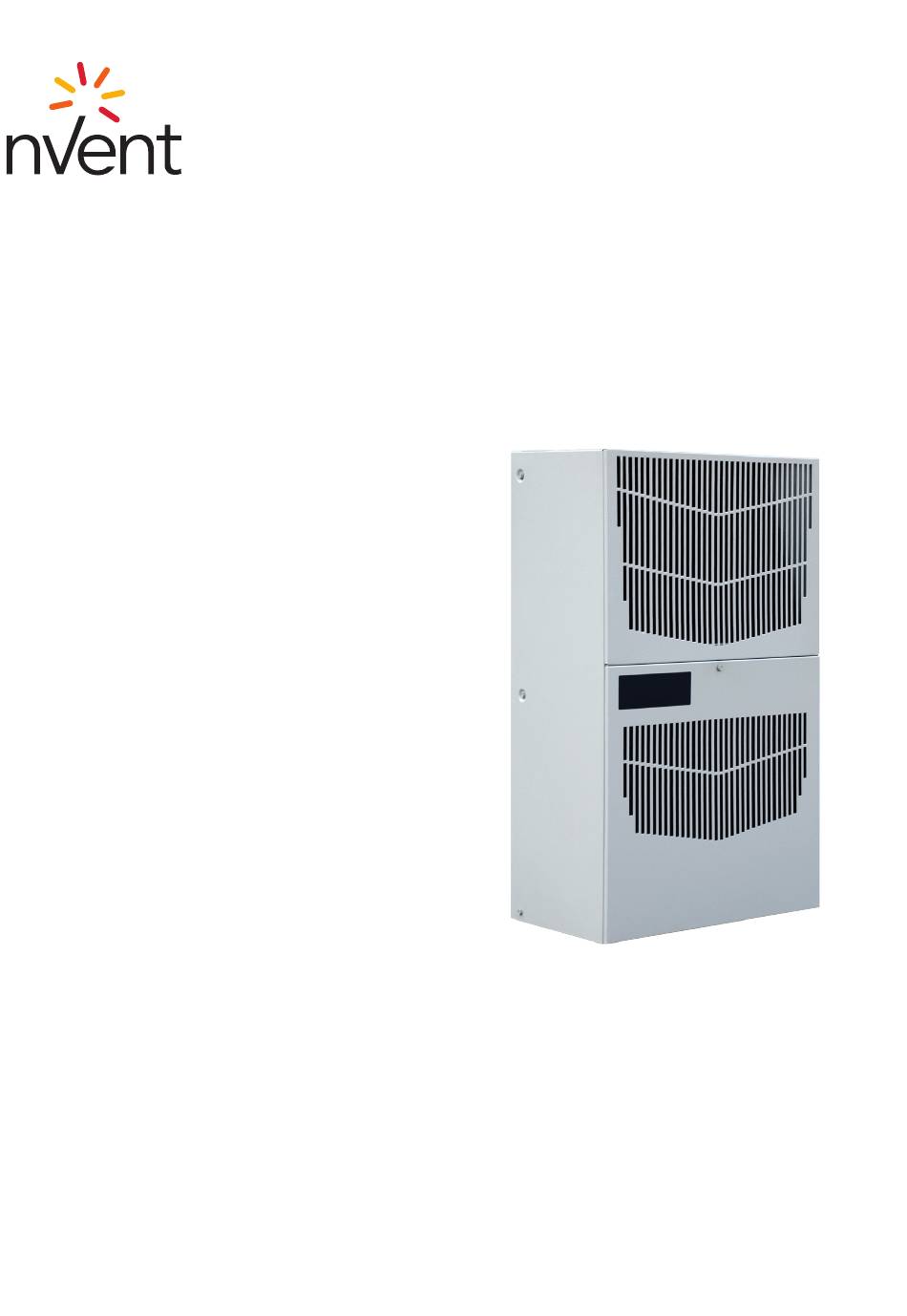

- Seite 1 V-SERIE Kühlgerät Modell VA08 BEDIENUNGSANLEITUNG © 2019 nVent 89114150 Rev C P/N 89114151...
-
Seite 2: Inhaltsverzeichnis
MÖGLICHE FEHLER UND DEREN BEHEBUNG ........................... 12 Checkliste für häufige Fehler bei Kühlgeräten ............................12 Fehler und deren mögliche Ursachen .................................13 F-GAS INFORMATIONEN ................................13 GARANTIE ........................................ 14 RÜCKGABE- UND REPARATURRICHTLINIEN .............................14 HAFTUNGSBESCHRÄNKUNG ..................................15 © 2019 nVent 89114150 - 2 -... -
Seite 3: Vor Der Inbetriebnahme
Frachtbrief angemerkt werden. Die Schäden sollten innerhalb von 15 Tagen nach der Anlieferung dem Speditionsunternehmen – NICHT nVent Technical Products China – gemeldet werden. Heben Sie den Karton und das Verpackungsmaterial auf und bitten Sie um eine Überprüfung. Anschließend können Sie Ihre Forderung beim Speditionsunternehmen geltend machen. -
Seite 4: Montageanleitung
ZUGANGSKLAPPE FÜR OPTIONALE ABNEHMBARE HEIZUNG AUFHÄNGUNG UMGEBUNGS- LUFTEINTRITT SCHRANKLUFT- BEFESTIGUNGS- AUSTRITT BOHRUNGEN (7) HERAUSZIEHBARER, WIEDERVER- WENDBARER UND LEICHT ZU REINIGENDER ALUMINIUMFILTER Hinweis: 1. Montagedichtung enthalten (nicht abgebildet) 2. Maßangaben in mm Figure 1 © 2019 nVent 89114150 - 4 -... -
Seite 5: Maße Des Montageausschnitts
MASSE DES MONTAGEAUSSCHNITTS 8 (7 x) 6,5 (18 x) 13 (4 x) Anbau Teilanbau Figure 2 AUSSCHNITT (Schrankansicht von außen) HINWEIS: Gestrichelte Linien = Kühlgerät © 2019 nVent 89114150 - 5 -... -
Seite 6: Technische Informationen
Das Gerät wurde bereits im Werk voreingestellt; eine Änderung dieser Einstellung ist nicht notwendig. Bei einer gesättigten Verflüssigertemperatur von 48 °C (1,14 MPa) schaltet sich der Lüfter automatisch ein. Bei einer gesättigten Verflüssigertemperatur von 29 °C (0,66 MPa) schaltet sich der Lüfter automatisch ab. © 2019 nVent 89114150 - 6 -... -
Seite 7: Geräteeigenschaften
Spannungsbereich (V) 207–253 207–253 207–253 Kühlstrom bei max. Bedingungen Heizstrom (A) Kompressor Volllast-/ 2,0 / 15,5 2,01 / 15,5 3 / 21,9 Stillstandsstrom (A) Verdampferlüfter Volllaststrom 0,35 0,39 0,39 Verflüssigerlüfter Volllaststrom 0,35 0,39 0,39 © 2019 nVent 89114150 - 7 -... -
Seite 8: Schaltbilder
SCHALTBILDER SCHALTBILD VA060325GXXXS (TATSÄCHLICHE GERÄTEOPTIONEN KÖNNEN VARIIEREN) © 2019 nVent 89114150 - 8 -... -
Seite 9: Schema
Verflüssigerlüfter 3218245 3206049 3206049 Verdampferlüfter 3218245 3206049 3206049 Kapillarrohr 3218236 3218262 3218289 Thermostat, SPDT, 55-100F 3204580 3204580 3204580 Display (optional) 90164848 90164848 90164848 Klemmenblock 769-603/004/000 90164849 90164849 90164849 Klemmenblock 769-103 90164850 90164850 90164850 © 2019 nVent 89114150 - 9 -... -
Seite 10: Wartung
1. Spülen Sie den Filter mit warmem Wasser aus. Die Luftaustrittsseite sollte dabei nach oben zeigen. VERWENDEN SIE KEINE ÄTZMITTEL! 2. Lassen Sie den Filter nach dem Ausspülen abtropfen. Platzieren Sie ihn dazu mit einer Ecke nach unten, sodass das Wasser vollständig ablaufen kann. © 2019 nVent 89114150 - 10 -... -
Seite 11: Verflüssiger- Und Verdampferlüfter
Chemikalien verunreinigter Umgebungsluft betrieben, kann dies nach kurzer Zeit zu Schäden an Filtern, Verflüssigerregister, Lüftern, Motoren usw. führen. Für besondere Empfehlungen wenden Sie sich bitte an nVent Equipment Protection. KÜHLMITTELVERLUST Jedes Kühlgerät wird vor der Auslieferung gründlich auf Kühlmittellecks geprüft. Transportschäden oder mikroskopisch kleine Lecks, die selbst mit hochempfindlichen Leckortungsgeräten nicht aufspürbar... -
Seite 12: Mögliche Fehler Und Deren Behebung
7. Prüfen Sie, ob das Register sauber ist. Prüfen Sie dann die Lufteintritts- und Luftaustrittstemperatur des Verdampfers. Falls die Temperaturen gleich sind, kommen folgende Ursachen infrage: Defektes Teil • Kühlmittelverlust reparieren oder • Undichte Ventile im Kompressor austauschen © 2019 nVent 89114150 - 12 -... -
Seite 13: Fehler Und Deren Mögliche Ursachen
Ablauf verstopft Ablauf deformiert Im Schrank sammelt sich Wasser. Schrank nicht abgedichtet (Feuchtigkeit dringt ein) Montagedichtung beschädigt Falls Sie Hilfe durch unseren technischen Support benötigen, wenden Sie sich an nVent Technical Products China unter 0086-400-820-1133. F-GAS INFORMATIONEN V081225GXXX V081525GXXX V081525GXXX Kühlmittel... -
Seite 14: Garantie
Equipment Protection garantiert, dass alle von nVent Equipment Protection hergestellten Produkte über einen Zeitraum von zwei (2) Jahre ab dem Datum des Versands durch nVent Equipment Protection frei von Material- und Verarbeitungsmängeln sind, vorbehaltlich der nachstehenden Bedingungen und Ausschlüsse: A. -
Seite 15: Haftungsbeschränkung
Käufer nicht innerhalb von 30 Tagen zu, werden alle eingesandten Produkte entsorgt und dem Käufer alle entsprechenden Versandkosten und Prüfgebühren in Rechnung gestellt. E. Auf Wunsch des Käufers führt nVent Equipment Protection für Produkte innerhalb der Garantie eine kostenlose Fehleranalyse durch. Bei Fehleranalysen für Produkte außerhalb der Garantie fallen Kosten in Höhe von 150 US$ je Stunde an, zuzüglich aller sonstigen entstandenen Prüfkosten. - Seite 16 © 2019 nVent 89114150 Rev C P/N 89114151...
