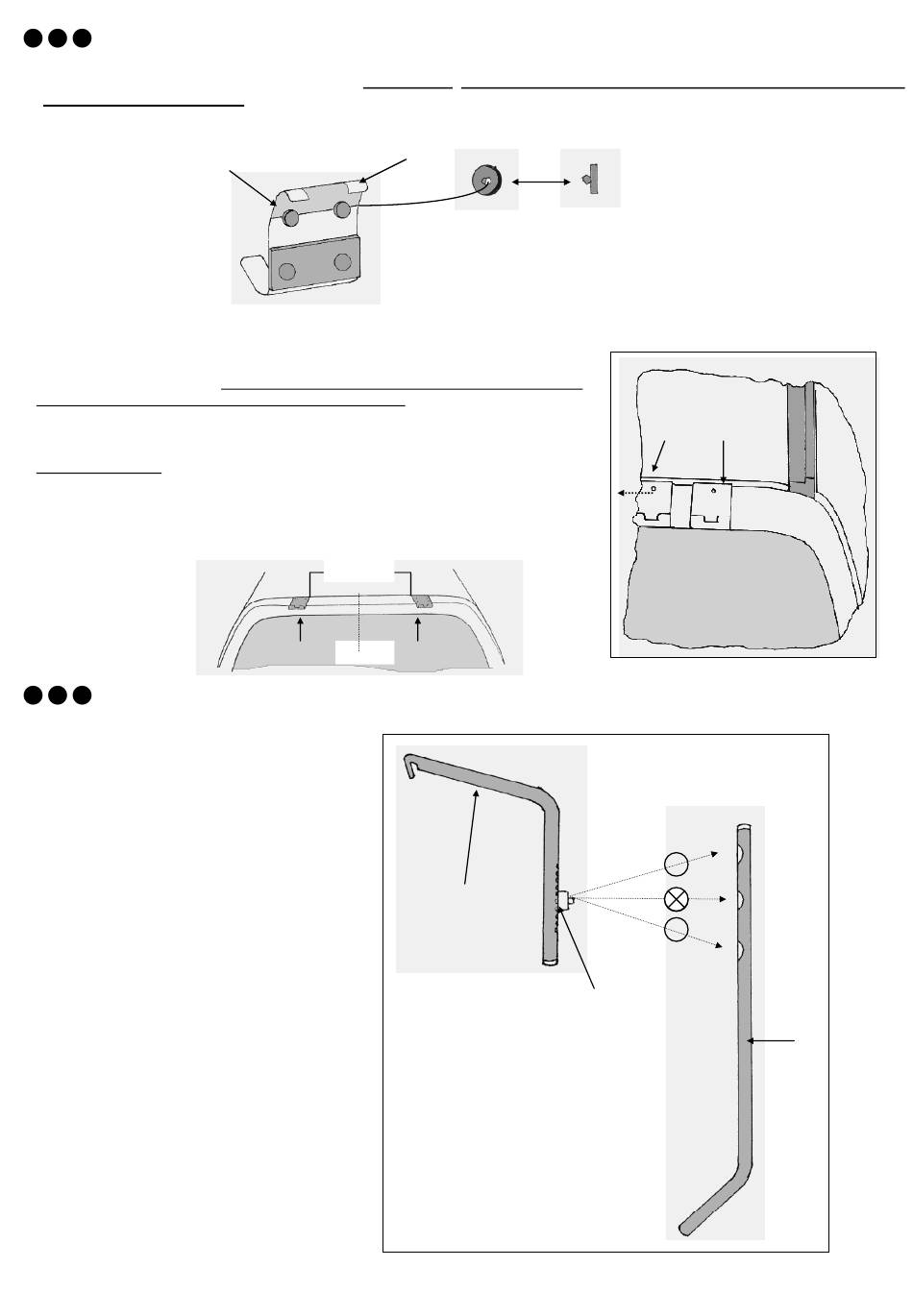

Paulchen System K1-WLR-TLR-QBR-M Montageanleitung Seite 3

® 1/2 Montage der Befestigungselemente.
1. Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4L-Links und 4R-Rechts)). Bei einigen
Montageelementen wurden bereits werkseitig transparente Lackschutzfolien eingeklebt, die keinesfalls entfernt werden
dürfen. Beispiel siehe unten.
Lackschutzfolie
2. Hängen Sie die oberen Montageelemente (4L-Links und 4R-Rechts)). in die halb
geöffnete Heckklappe ein. Der Abstand zwischen den Innenkanten der oberen
Montageelemente muß 560 mm betragen. Siehe Abb.
Tip: Sie können beide Montageelemente (4L, 4R) bei halb geöffneter Heckklappe
von einer Seite aus
Montageelemente bei geschlossener Hecktür seitlich (mittig ausrichten).
Wichtiger Hinweis: Halten Sie die Montageelemente beim Öffnen und Schließen
der Heckklappe fest. Ein verrutschtes Montageelement kann beim Öffnen der
Heckklappe verkanten und zu Schäden an Ihrem Fahrzeug führen. Halten Sie
unbedingt die von uns angegebenen Abstände und Maße ein – auch eine falsche
Position der Montageelemente kann zu Schäden führen.
® 3.1. Montage der Tragarme.
3.1. Stecken Sie die Tragarme (6 L7R) mit den
Fixierstiften (F) in die angekreuzten Bohrungen
der Trägerrohre.
Die nicht benötigten Bohrungen der Trägerrohre
werden mit den beigefügten Kunststoffstopfen
verschlossen.
einhängen. Anschließend
560 mm
4L Mitte
3.1.
4R
verschieben Sie die
4R
6L
Träger Seiten Ansicht.
4L 4R
F
1
