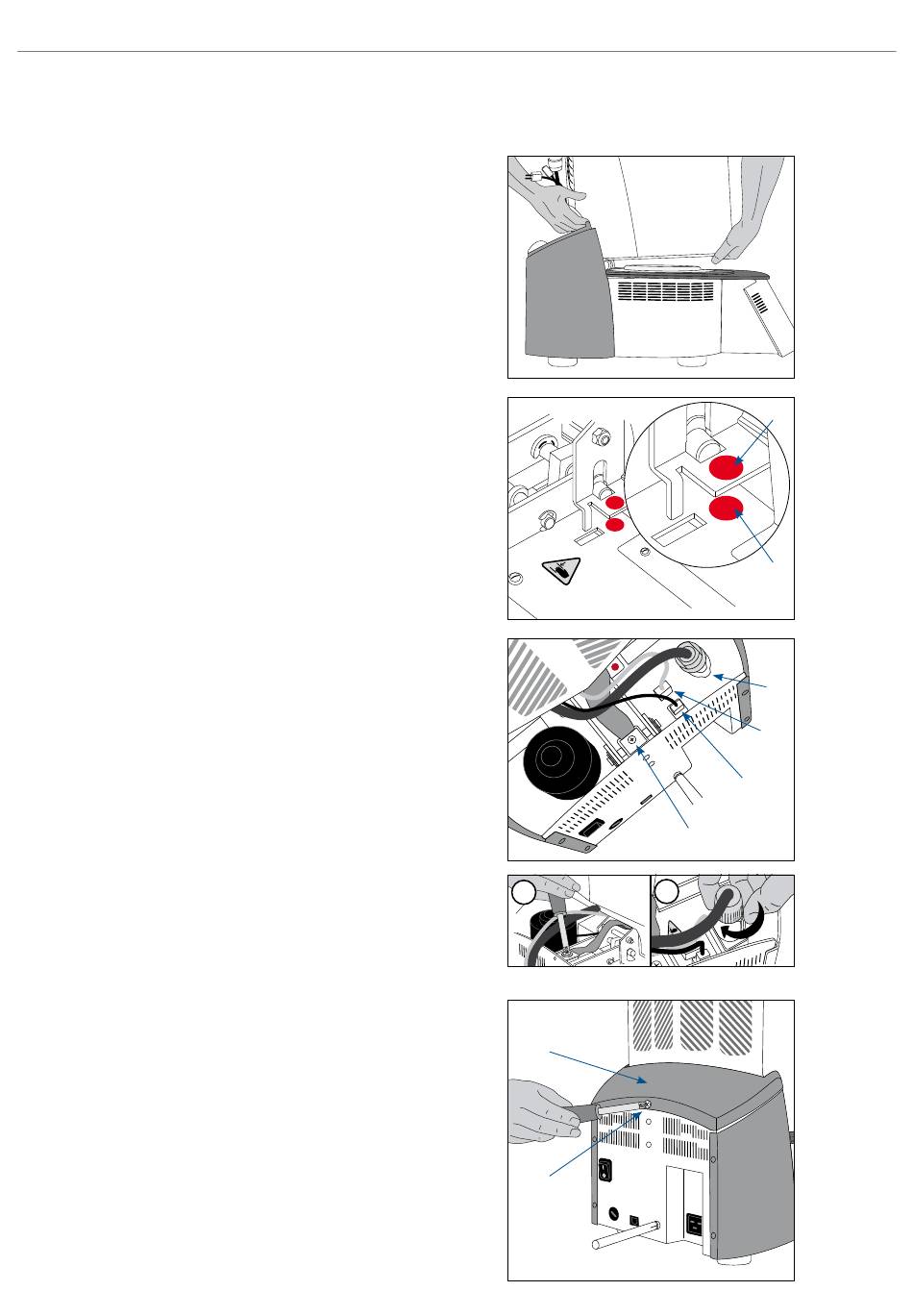

D. Ofenkopf montieren
Der Ofenkopf kann am einfachsten montiert werden, wenn die
Ofenrückseite zum Anwender zeigt. Heben Sie den Ofenkopf mit
beiden Händen wie auf dem Bild ersichtlich an und setzen Sie
ihn auf die Ofenkopfhalterung.
Tipp: Die Montage des Ofenkopfes wird erleichtert, wenn sie
zusammen mit einer zweiten Person durchgeführt wird.
E. Die Ofenkopfhalterung wie auf dem Bild ersichtlich aufsetzen,
bis der Ofenkopf hörbar einrastet. Achten Sie darauf, dass die
Montagemarkierung Ofenkopf (22) mit der Montagemarkierung
Unterteil (23) übereinstimmt. Achten Sie darauf, dass die
Sinterkammer und die Isolation durch die Ofenkopfmontage
nicht beschädigt werden.
F. Abschirmband befestigen und Anschlüsse herstellen
Verbinden Sie nun die Kabel des Ofenkopfes mit dem Ofen-
unterteil. Gehen Sie dabei wie folgt vor:
– Abschirmband (16) mittels Schraube befestigen
– Stecker Thermoelement (12) einstecken (auf korrekte
Polung achten)
– Stecker Heizung (13) einstecken und drehen,
bis ein Klicken zu hören ist
– Stecker Leistungselektronik (15) einstecken
G. Abdeckhaube montieren
Wenn alle Kabel korrekt mit dem Unterteil verbunden sind,
kann die Abdeckhaube (26) aufgesetzt werden. Anschliessend
muss die Abdeckhaube mit der Befestigungsschraube (27) fixiert
und gesichert werden.
16
13
26
27
2. Anwendung
22
23
13
12
15
16
11
