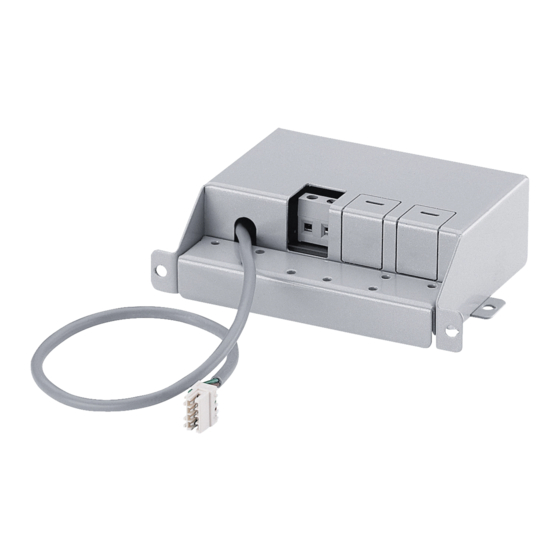

Miele DSM 400 Funktionsbeschreibung/Montageanweisung

Steuermodul
Vorschau ausblenden Andere Handbücher für DSM 400:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

D Funktionsbeschreibung/
Montageanweisung
Steuermodul
DSM 400
G Operation/
Installation
Control module
DSM 400
M.-Nr. 06 241 160

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Miele DSM 400

Inhaltszusammenfassung für Miele DSM 400

  • Seite 1 D Funktionsbeschreibung/ Montageanweisung Steuermodul DSM 400 G Operation/ Installation Control module DSM 400 M.-Nr. 06 241 160...

  • Seite 2: Inhaltsverzeichnis

    Inhalt/Contents Funktionsbeschreibung......... 3 Montage Wand-Dunstabzugshaube .

  • Seite 3: Funktionsbeschreibung

    Funktionsbeschreibung Gleichzeitiger Betrieb einer Dunstab- Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von zugshaube und einer Dunstabzugshaube und raumluftabhän- raumluftabhängigen Feuerstätte giger Feuerstätte im Raum oder Lüf- tungsverbund ein Unterdruck von höch- stens 4 Pa (0,04 mbar) erreicht und da- mit ein Rücksaugen der Feuerstätten- abgase vermieden wird.
  • Seite 4 Funktionsbeschreibung Das Steuermodul bietet folgende Mög- 2. Potentialfreier Anschluss lichkeiten: Er dient zum Steuern eines externen Gerätes in Abhängigkeit vom Schaltzu- 1. Anschluss eines Fensterkontakt- stand des Gebläses der Dunstabzugs- schalters haube. Kann die nötige Zuluftversorgung nur So lässt sich z.B., um eine ausreichen- über ein geöffnetes Fenster sicherge- de Frischluftzufuhr zu gewährleisten, tellt werden, bietet das Steuermodul die...

  • Seite 5: Montage

    Montage Wand-Dunstabzugshaube ^ Das Teleskop aus den Wandschienen ^ Die Befestigungsschrauben des Ka- ziehen und abnehmen. mins herausdrehen und den Kamin lösen. Dazu dient der Hebel, der der Dunstabzugshaube beiliegt. ^ Die Dunstabzugshaube vom Strom- netz trennen. ^ Den Kamin abnehmen.
  • Seite 6 Montage ^ Die externen Komponenten anschlie- ßen (siehe Kapitel "Elektrischer An- schluss" und "Schaltplan"). Die jeweiligen Abdeckungen der An- schlussklemmen lassen sich mit ei- nem Schraubendreher herausbre- chen. ^ Abschließend die Dunstabzugshaube ^ Das Steuermodul mit den beiliegen- wieder an das Stromnetz anschließen den Schrauben seitlich an die Elek- und das Teleskop und den Kamin tronikeinheit der Dunstabzugshaube...

  • Seite 7: Insel-Dunstabzugshaube

    Montage Insel-Dunstabzugshaube ^ Die Dunstabzugshaube vom Elektro- netz trennen, dazu – die Sicherung der Hausinstallation ausschalten oder – die Schraubsicherung der Haus- installation ganz herausschrauben. ^ Das Steuermodul in den Schacht ein- schieben und mit den beiliegenden Schrauben befestigen. ^ Den Abdeckrahmen nach unten ab- ziehen.

  • Seite 8: Elektrischer Anschluss

    Elektrischer Anschluss Fensterkontaktschalter An den rechten Anschluss a des Steu- ermoduls lässt sich ein Fensterkontakt- schalter anschließen. Bei geschlossenem Fenster (Fenster- kontaktschalter geöffnet) lässt sich das Gebläse nicht einschalten. Die Kontroll- leuchte der Ein/Aus-Taste der Dunstab- zugshaube blinkt. Das Gebläse der Dunstabzugshaube lässt sich nur einschalten, wenn das Fenster geöffnet ist (Fensterkontakt- schalter ist geschlossen) und ausrei-...

  • Seite 9: Zusatzlichttaster

    Elektrischer Anschluss Zusatzlichttaster (Anschluss nur durch eine Elek- tro-Fachkraft) Am mittleren Anschluss b des Steuer- moduls lässt sich ein in der Gebäudein- stallation integrierter Lichttaster an- schließen. Damit kann die Beleuchtung der Dunst- abzugshaube ein- und ausgeschaltet bzw. gedimmt werden (abhängig von der Geräteausstattung).

  • Seite 10: Potentialfreier Kontakt

    Elektrischer Anschluss Potentialfreier Kontakt. Der linke Anschluss c des Steuermo- duls bietet einen potentialfreien Kon- (Anschluss nur durch eine Elek- takt. Er kann z.B. dazu genutzt werden, tro-Fachkraft) externe Geräte in Abhängigkeit vom Schaltzustand des Gebläses der Dunst- abzugshaube zu steuern. Falls kein Fensterkontaktschalter ange- schlossen wird, muss der rechte An- schluss gebrückt werden.

  • Seite 11: Operation

    Operation Using a cooker hood at the same time In order to ensure safe operation, and as another heating appliance that to prevent gases given off by the heating appliances from being drawn depends on the air from the room back into the room when the extractor and the heater are in operation simultaneously, an underpressure in the...
  • Seite 12 Operation The control module enables the following: 2. Potential free connection This enables an external appliance to 1. Connection to a window contact be controlled according to the switch switch setting on the cooker hood fan. If adequate ventilation to the room can For instance, to ensure a sufficient only be ensured by having a window supply of fresh air, to switch on an air...

  • Seite 13: Installation

    Installation Wall-mounted cooker hood ^ Pull the telescopic extension piece ^ Unscrew the fixing screws on the off the wall retainers and take it off. tower and loosen the tower. Use the lever supplied with the cooker hood to help you. ^ Disconnect the cooker hood from the mains electricity supply.
  • Seite 14 Installation ^ Connect all external components (see "Electrical connection" and "Wiring diagram"). The covers over the supply terminals can be removed using a screwdriver. ^ Finally re-connect the cooker hood to the mains electrical supply and then ^ Using the screws supplied secure re-assemble both the telescopic the control module to the electronic extension piece and the tower.

  • Seite 15: Island-Mounted Cooker Hood

    Installation Island-mounted cooker hood ^ Disconnect the cooker hood from the mains supply by - switching it off at the wall socket and removing the plug; or - withdrawing the fuse from the fused spur connection unit; or - withdrawing the mains fuse; or removing the screw-out fuse (in countries where this is applicable).

  • Seite 16: Electrical Connection

    Electrical connection Window contact switch The window contact switch connects to the right hand terminal a on the control module. When the window is closed (window contact switch open) the cooker hood fan cannot be switched on. The On/Off button indicator light on the cooker hood will flash.

  • Seite 17: Additonal Light Switch

    Electrical connection Additonal light switch (connection must be made a suitably qualified electrician only) Connection can be made to a light switch in the home via the middle terminal b in the control module. This will then enable the cooker hood lighting to be switched on and off, or dimmed (depending on model).

  • Seite 18: Potential Free Contact

    Electrical connection Potential free contact. Potential free contact can be made using the left-hand terminal c on the (connection must be made a suitably control module. This enables an qualified electrician only) external appliance to be controlled according to the switch setting on the cooker hood fan.

  • Seite 19: Schaltplan

    Schaltplan Wiring diagram Wand-Dunstabzugshaube Wall-mounted cooker hood...

  • Seite 20: D Insel-Dunstabzugshaube G Island-Mounted Cooker Hood

    Schaltplan Wiring diagram Insel-Dunstabzugshaube Island-mounted cooker hood...
  • Seite 24 Änderungen vorbehalten / 4607 M.-Nr. 06 241 160 / 02 gb de-–...
