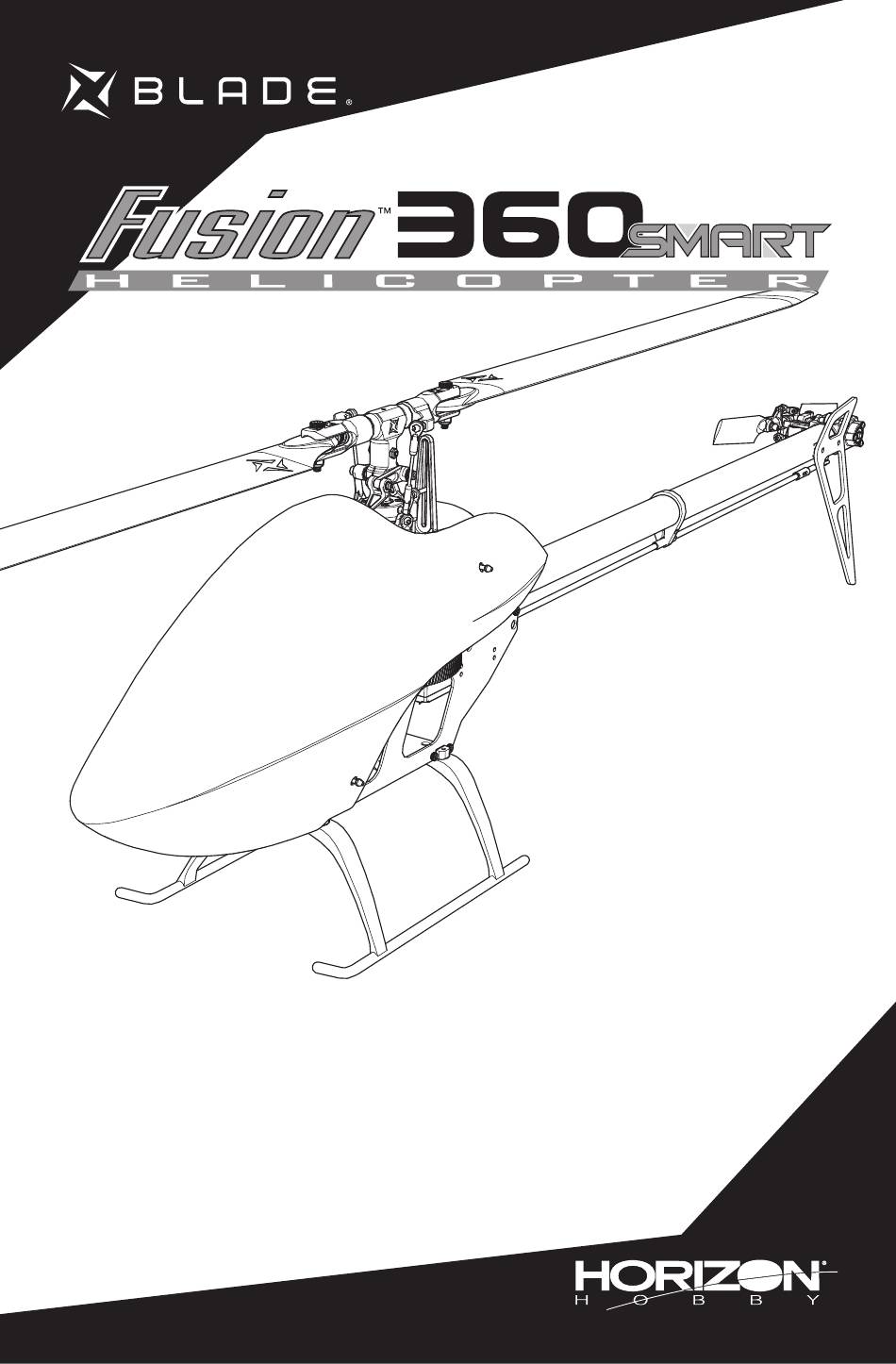

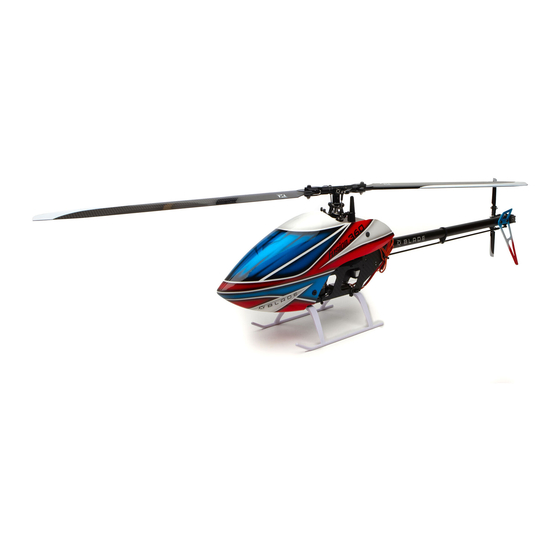

- Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 2: Spezielle Bedeutungen
Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Sub-Micro Digital Heli Cyclic MG-Servo (SPMSH3055) Montiert Heckservo Sub-Micro Digital Heli Tail MG-Servo (SPMSH3065) Montiert Akku 22,2 V 1800 mA 50C 6S Akku, IC3 (SPMX18006S50) Erforderlich Lagegerät Li-Po Akkuausgleichsladegerät Erforderlich Sender Kompletter Sender mit DSM2/DSMX-Technologie Erforderlich Packungsinhalt • Blade Fusion 360 SMART Hubschrauber www.modellmarkt24.ch www.modellmarkt24.ch... -
Seite 4: Vorbereitungen Vor Dem Ersten Flug
Vorbereitungen vor dem ersten Flug Checkliste für den Flug ❏ Den Sender immer zuerst einschalten • Auspacken und Inhalt prüfen ❏ Den Flug-Akku in die Leitung des Geschwindigkeitsreg- • Den Flug-Akku laden (nicht enthalten) • Die Elektronik montieren (ARF-Version) lers einstecken ❏... -
Seite 5: Niederspannungabschaltung (Lvc)
Niederspannungabschaltung (LVC) Die ESC versorgt den Motor durchgehend mit weniger Durch wiederholtes Fliegen des Helikopters bis zur LVC- Leistung, bis dieser sich vollständig abschaltet, wenn der Aktivierung wird der Akku des Helikopters beschädigt. Akku unter Last unter 12 V entladen wird. Dadurch wird Entfernen Sie den LiPo-Akku nach Gebrauch aus dem eine Tiefentladung des LiPo-Akkus vermieden. - Seite 6 DX6G2, DX6e, DX7G2, DX8G2, DX8e, DX9, DX18, DX20, NX6, NX8, NX10, iX12, iX20 Systemeinstellung Funktionsliste Modelltyp HELI Servoeinstellung Kanal Servoweg Reverse Kanal Servoweg Reverse Taumelscheibentyp Normal 100/100 Normal 100/100 Normal F-Mode Setup 100/100 Normal AX2* 100/100 Normal Schalter 1 Schalter B 100/100 Normal AX3*...
-
Seite 7: Einsetzen Des Flugakkus
Einsetzen des Flugakkus 1. Den Gashebel senken. 7. Die Taumelscheibe wird sich zentrieren und anzeigen, 2. Sender einschalten. dass das Gerät bereit ist. Die Status-LED der 3. Alle Trimmungen zentrieren. Flugsteuerung blinkt nach Abschluss der Initialisierung 4. Damit sich der Geschwindigkeitsregler aktivieren kann langsam grün auf. -
Seite 8: Throttle Hold (Autorotation)
Throttle Hold (Autorotation) Bei der Funktion „Throttle Hold“ (Autorotation) wird lediglich der stets ein (ON), wenn Sie den Helikopter berühren oder die Motor eines elektrischen Helikopters ausgeschaltet. Sie können Richtungssteuerungen überprüfen möchten. den Pitch und die Richtung des Helikopters weiterhin steuern. Mit der Autorotation können Sie auch den Motor des Helikopters Die Rotorblätter drehen sich, wenn die Autorotation aus (OFF) ausschalten, wenn dieser außer Kontrolle ist oder die Gefahr für... -
Seite 9: Panikrettung
Querruder Rückansicht Rückansicht Querruder nach links Querruder nach rechts Kollektive Pitch Vorderansicht Vorderansicht Kollektive Pitch oben Kollektive Pitch unten Test der Motorsteuerung Platzieren Sie den Helikopter im Freien auf einer sauberen, WARNUNG: Halten Sie bei laufendem Motor zumindest lachen und ebenen Fläche (Beton oder Asphalt) ohne 10 Meter Abstand zum Helikopter. -
Seite 10: Fliegen Des Blade Fusion 360
Fliegen des Blade Fusion 360 Halten Sie sich bei der Wahl des Flugorts für Ihr Fluggerät an lokale Gesetze und Verordnungen. Landung Wählen Sie eine große, offene Fläche, fernab von Personen und Objekten. Ihren ersten Flug sollten Sie im Freien bei Gehen Sie in einen niedrigen Schwebelug. -
Seite 11: Einstellung Des Gyro-Gain (Gyro-Empindlichkeit)
Einstellung des Gyro-Gain (Gyro-Empfindlichkeit) • Wenn das Heck schwänzelt oder schwingt, • Wenn das Heck im Schwebelug drifte verringern Sie die Gain des Gyro. erhöhen Sie die Gain des Gyro. Senken Sie die Werte für die Gyro-Gain im Gyro-Menü Erhöhen Sie die Werte für die Gyro-Gain auf Ihrem Ihres Senders in kleinen Schritten, bis der Helikopter in Sender in kleinen Schritten, bis das Heck schwänzelt einem bestimmten Flugmodus stabil ist. -
Seite 12: Erweitertes Tuning (Vorwärtsprogrammierung)
Erweitertes Tuning (Vorwärtsprogrammierung) Gilt für vorwärtsprogrammierbare Spektrum-Sender wie DX6G2, DX7G2, DX6e, DX8e, DX8G2, DX9, DX18, DX20, NX6, NX8, NX10, iX12, iX20 Die Standardeinstellungen von Fusion 360 Smart sind für die meisten Benutzer geeignet. Wir empfehlen, mit den Standardparametern zu liegen, bevor Sie Einstellungen vornehmen. Die Flugsteuerung Fusion 360 Smart kann von jedem kompatiblen Spektrum-Sender aus programmiert werden (siehe spektrumrc.com für weitere Informationen). -
Seite 13: Erweitertes Tuning (Nicht-Vorwärtsprogrammierung)
Erweitertes Tuning (Nicht-Vorwärtsprogrammierung) Gilt für nicht vorwärtsprogrammierbare Spektrum-Sender wie DX6i, DX7s DX8 Ihr Fusion 260 SMART wurde werksseitig eingerichtet und eingelogen. Die Schritte der Servoanpassung sind normalerweise nur unter besonderen Umständen erforderlich, wie nach einem Absturz oder dem Austauschen eines Servos oder eines Gestänges. -
Seite 14: Flugmodes Und Dual Rates
Kalibrierungsverfahren (Nicht-Vorwärtsprogrammierun) Weist der Hubschrauber nach dem Abschluss des Trimmlugverfahrens Abdriftprobleme auf, die folgende Kalibrierung durchführen. Das Kalibrierungsverfahren kann außerdem nach Reparaturen nach einem Absturz notwendig sein. Zur Durchführung des Kalibrierungsverfahrens: 1. Sicherstellen, dass die für die Kalibrierung verwendete 6. Den linken Steuerknüppel nach unten rechts halten und Oberläche eben ist. - Seite 15 Der Helikopter wurde während der Legen Sie den Helikopter bei windigen Wetterverhältnissen Initialisierung bewegt während der Initialisierung auf dessen Seite Flugregler Der Sender ist ausgeschaltet Schalten Sie den Sender ein initialisiert sich Zentrieren Sie die Höhenruder-, Querruder- und nicht Die Steuerungen sind nicht in Seitenrudersteuerungen.
-
Seite 16: Explosionszeichnung
Explosionszeichnung www.modellmarkt24.ch www.modellmarkt24.ch... - Seite 17 45mm 38mm 38mm 45mm www.modellmarkt24.ch www.modellmarkt24.ch...
-
Seite 18: Teileliste
Teileliste Teile-Nr. Beschreibung Teile-Nr. Beschreibung 1 BLH1620 3 x 8 x 3,5 Axiallager (2) 23 BLH5213 Heckrotornabe: Fusion 360 2 BLH1645 Fahrwerk-Set: B450 24 BLH5214 Heckschiebehülse: Fusion 360 3 BLH4705 Spindelsatz (2): 360 CFX 25 BLH5215 Hinteres Heckgehäuse: Fusion 360 4 BLH4710 Riemengetriebener Puller: 360 CFX 26 BLH5216 Keillosse: Fusion 360 5 BLH4720... -
Seite 19: Garantie Und Service Informationen
Beschädigungen. Mit der Verwendung und dem Einbau Garantiezeitraum des Produktes akzeptiert der Käufer alle aufgeführten Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass Garantiebestimmungen ohne Einschränkungen und Vorbehalte. dasgekaufte Produkt frei von Material- und Montagefehlern Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen ist. -
Seite 20: Garantie Und Service Kontaktinformationen
Käufer und das Kaufdatum hervorgeht. Sollte anderweitig zu verwerten. sich ein Garantiefall bestätigen wird das Produkt repariert oder ACHTUNG: Kostenpflichtige Reparaturen nehmen wir ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby. nur für Elektronik und Motoren vor. Mechanische Kostenpflichtige Reparaturen Reparaturen, besonders bei Hubschraubern und Liegt eine kostenplichtige Reparatur vor, erstellen wir einen RC-Cars sind extrem aufwendig und müssen deshalb... - Seite 21 Blade, the Blade logo, Fusion, DSM, DSM2, DSMX, Bind-N-Fly, IC3, EC3, Spektrum AirWare, SAFE, BNF, the BNF logo, ModelMatch and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
