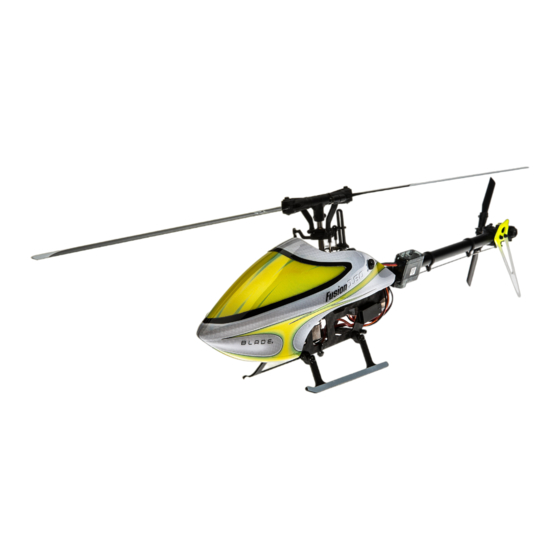

Inhaltszusammenfassung für Horizon Hobby Blade Fusion 180 BNF Basic

  • Seite 1 Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni...
  • Seite 2: Sicherheitsvorkehrungen Und Warnhinweise

    Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorbereitung für den Erstfl ug .......22 Einstellung der Gainwerte ........30 Checkliste zum Fliegen ........22 Gain-Anpassungen speichern ......31 Sender Setup ............22 Servo-Anpassung von Blade Fusion 180 CFX ..31 Einsetzen des Flugakkus ........24 In den Servo-Anpassungsmodus übergehen ..31 Binden von Sender und Empfänger ......25 Servo-Neutralposition anpassen ......32 Throttle Hold (Autorotation) ........25 Taumelscheibe nivellieren ........32...
  • Seite 4: Vorbereitung Für Den Erstfl Ug

    Vorbereitung für den Erstfl ug Checkliste zum Fliegen • Entnehmen und überprüfen Sie die Komponenten ❏ Schalten Sie immer den Sender zuerst ein • Laden Sie den Flugakku ❏ Stecken Sie den Flugakku an den Anschluß der ESC ❏ Lassen Sie der ESC Kontrolleinheit Zeit zum initiali- •...
  • Seite 5: Systemeinstellung

    DX7s, DX8 Systemeinstellung Funktionsliste Modelltyp Servoeinstellung Kanal Servoweg Laufrichtung Kanal Servoweg Laufrichtung HELI 100/110 Normal 100/100 Normal Taumelscheibentyp 100/100 Normal 100/100 Normal 1 servo Normal 100/100 Normal 100/100 Normal Flugzustand Setup 100/100 Normal Flugzustand F Mode D/R & Expo Gaskurve Autorotation Hold Schalter Pos...
  • Seite 6: Einsetzen Des Flugakkus

    Einsetzen des Flugakkus 1. Reduzieren Sie das Gas. ACHTUNG: Halten Sie das Stromkabel stets fern von der Servo des Höhenruders. Andern- 2. Schalten Sie den Sender ein. falls könnte sich das Stromkabel vergangen und einen 3. Zentrieren Sie die Gastrimmung. Absturz verursachen, wodurch Sachschäden und 4.
  • Seite 7: Binden Von Sender Und Empfänger

    Binden von Sender und Empfänger Binden ist der Vorgang des Programmierens des Emp- gewählten Spektrum™ DSM2/DSMX-Technologie ausge- fängers, den Globally Unique Identifi er (GUID)-Code eines rüstete Fluggerätesender muss für den ordnungsgemäßen spezifi schen Einzelsenders zu erkennen. Der mit der Betrieb mit dem Empfänger „gebunden“ werden. Bindevorgang 1.
  • Seite 8: Test Der Motorsteuerung

    Seitenruder Kollektive Blattverstellung Seitenansicht Seitenansicht Test der Motorsteuerung Platzieren Sie den Helikopter im Freien auf einer saubere, 3. Stellen Sie sicher, dass sich der Gassteuerknüppel in fl achen und ebenen Fläche (Beton oder Asphalt) ohne Hin- seiner untersten Position befi ndet. Vergewissern Sie dernisse.
  • Seite 9: Vorfl Ug-Checkliste Für Blade Fusion 180 Cfx

    Vorfl ug-Checkliste für Blade Fusion 180 CFX ❏ Überprüfen Sie, ob alle Schrauben fest angezogen sind ❏ Überprüfen Sie alle Drahtverbindungen ❏ Überprüfen Sie die Haupt- und Heckblätter auf Schäden ❏ Überprüfen Sie die Triebwerke auf fehlende Zahnung ❏ Überprüfen Sie alle Verbindungen und stellen Sie sicher, ❏...
  • Seite 10: Niederspannungabschaltung (Lvc)

    Niederspannungabschaltung (LVC) Die ESC versorgt den Motor durchgehend mit weniger Durch wiederholtes Fliegen des Helikopters bis zur LVC- Leistung, bis dieser sich vollständig abschaltet, wenn der Aktivierung wird der Akku des Helikopters beschädigt. Akku unter Last unter 9 V entladen wird. Dadurch wird Entfernen Sie den LiPo-Akku nach Gebrauch aus dem eine Tiefentladung des LiPo-Akkus vermieden.
  • Seite 11: Erweiterte Einstellungen

    Erweiterte Einstellungen Die Standardeinstellungen von 180 CFX sind für die meisten Benutzer geeignet. Wir empfehlen das Fliegen mit den Standardparametern ehe Anpassungen vorgenommen werden. WARNUNG: Zur Wahrung der Sicherheit immer die Motorkabel vom Geschwindigkeitsregler entfernen, ehe die folgenden Schritte durchgeführt werden. Nach dem Abschluss der Anpassungen und vor dem Fliegen des Modells die Motorkabel mit dem Geschwindigkeitsregler verbinden.
  • Seite 12: In Den Gain-Anpassungsmodus Übergehen

    In den Gain-Anpassungsmodus übergehen Benutzer von DX6, DX6e und DX6i: Benutzer von DX7s, DX7 (G2), DX8, DX8 (G2), DX9, DX18 1. Den Gashebel in die niedrigste Position bringen. und DX20: 2. Den Sender einschalten. 1. Den Gashebel in die niedrigste Position bringen. 3.
  • Seite 13: Position Der Taumelscheibe

    Der aktuelle Wert für die ausgewählten Parameter wird im Bewegen Sie den Taumelscheibensteuerknüppel nach vorne Flight Log Menü und mit der Position der Taumelscheibe oder hinten um den Gainwert einzustellen. Bewegen Sie den (vorwärts oder rückwärts), wie in der Liste unten. Steuerknüppel nach vorne wird der Wert erhöht, bewegen Sie den Steuerknüppel nach hinten wird dieser verringert.
  • Seite 14: Servo-Neutralposition Anpassen

    Servo-Neutralposition anpassen Das Modell befi ndet sich im Servo-Anpassungsmodus. Sobald der anzupassende Servo ausgewählt ist, den Knüp- Der Steuerknüppel und die Gyro-Eingaben sind deaktiviert pel der Rechtssteuerung nach vorne oder hinten bewegen, und die Servos werden in der Neutralposition gehalten. Die um die Neutralposition des Servos in die gewünschte Position der Servoarme prüfen, um zu sehen, ob sie sich Richtung anzupassen.
  • Seite 15: Leitfaden Zur Fehlerbehebung

    Blade Fusion 180 CFX Leitfaden zur Fehlerbehebung Problem Mögliche Ursache Lösung Geringe Spannung des Flugakkus oder Laden Sie den Flugakku bzw. die Senderbatterien vollständig der Senderbatterie auf oder ersetzen Sie Flugakku bzw. Senderbatterien Der Empfänger befi ndet sich nicht im Stellen Sie bitte sicher, dass der Bindestecker an die Bindemodus Bindeverlängerung des Empfängers angeschlossen ist...
  • Seite 16: Explosionszeichnung

    Explosionszeichnung...
  • Seite 17: Teileliste

    Garantiezeitraum erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass nur angenommen, wenn ein gültiger Kaufnachweis dasgekaufte Produkt frei von Material- und Montagefehlern ist. erbracht wird. Horizon behält sich das Recht vor, diese Der Garantiezeitraum entspricht den gesetzlichen Bestimmung Garantiebestimmungen ohne Ankündigung zu ändern...
  • Seite 18: Garantie Und Service Kontaktinformationen

    Produktkombinationen, die vom Käufer gewählt werden. ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche Diese Entscheidung obliegt einzig Horizon Hobby. für in der folge auftretende Verletzungen oder Beschädigungen. Kostenpfl ichtige Reparaturen Mit der Verwendung und dem Einbau des Produktes akzeptiert Liegt eine kostenpfl...
  • Seite 19: Informationen Für Die Europäische Union

    Rechtliche Informationen für die Europäische Union EU Konformitätserklärung BLH5850 Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED Direktive ist. Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http://www.horizonhobby.com/content/support-render-compliance. Anweisungen zur Entsorgung von Elektro-und Elektronik-Altgeräten für Benutzer in der Europäischen Union Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden.
  • Seite 20 ©2019 Horizon Hobby, LLC. Blade, E-fl ite, Prophet, AS3X, DSM, DSM2, DSMX, AirWare, ModelMatch, BNF, the BNF logo and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
