1.3.3

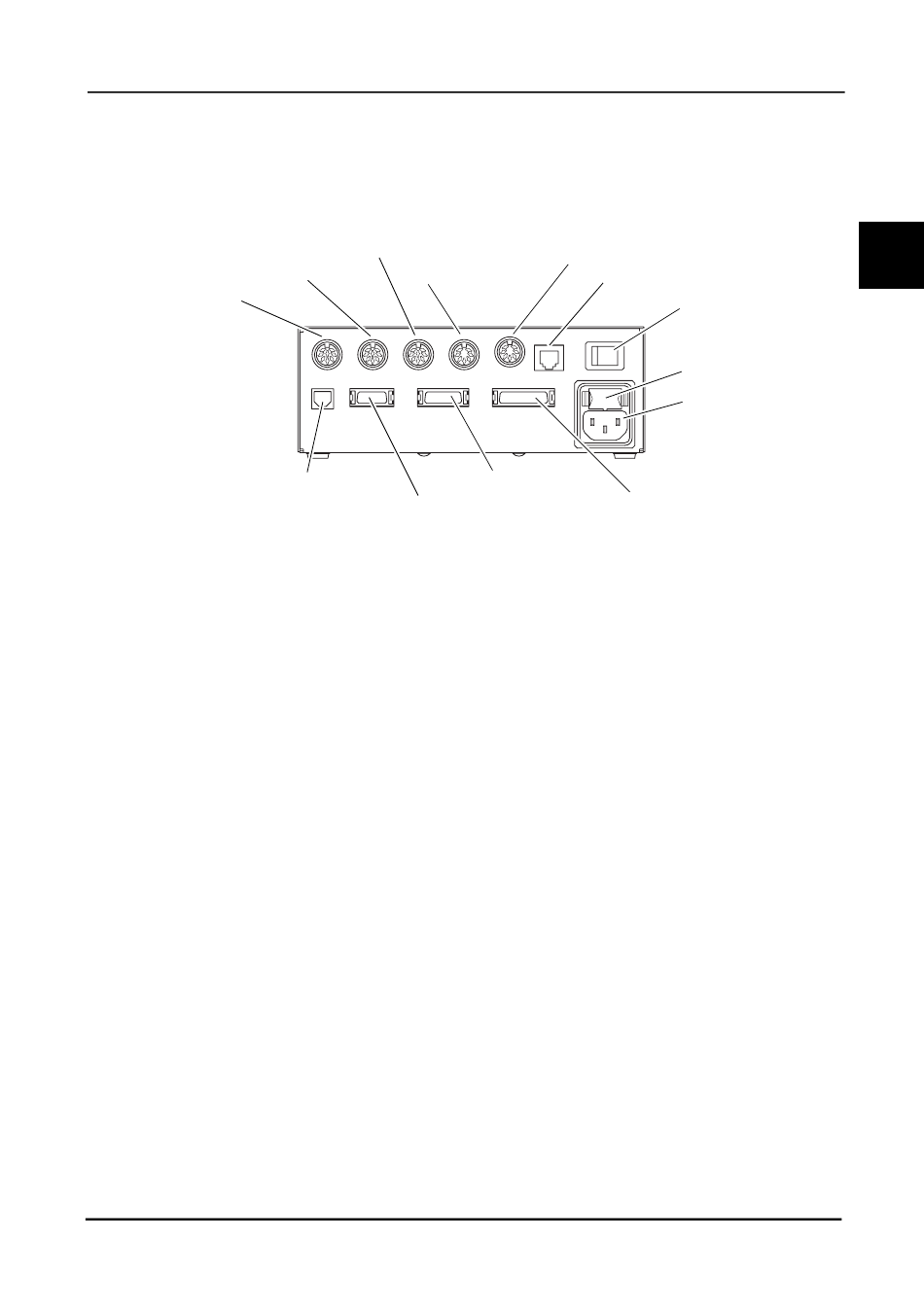

Relaiskasten

Der Relaiskasten ist normalerweise im Systemtisch installiert.
2. LM-Anschluss
1. AR-Anschluss
10. USB-Anschluss
6
1. AR-Anschluss*
Erlaubt Anschluss an ein Autorefraktometer (AR) oder eine optionale Memory Box.
6
2. LM-Anschluss*
Erlaubt Anschluss an einen Scheitelbrechwertmesser (LM).
6
3. PC-Anschluss*
Erlaubt Anschluss an einen PC.
6
4. AUX-Anschluss*
Hilfs- (AUX) Kommunikationsanschluss (ist nicht verfügbar).
6
5. CP-Anschluss*
Erlaubt Anschluss an ein Prüffeld-Präsentiergerät (CP).
6
6. LAN-Anschluss*
Anschluss für LAN-Verbindung (ist nicht verfügbar).
7. MB-Anschluss
Erlaubt Anschluss an den Phoropterkopf (MB).
8. PR-Anschluss
Erlaubt Anschluss an einen Drucker (PR).
9. CB-Anschluss
Erlaubt Anschluss an die Bedieneinheit (CB).
10. USB-Anschluss
Ist nicht verfügbar.
*6 An Analog- oder Digitalschnittstellen angeschlossene Zusatzgeräte müssen gemäß den maßgeblichen IEC-Normen zerti-
fiziert sein (z.B. IEC 950 für Datenverarbeitungsgeräte und IEC 60601-1 für medizinische Geräte). Außerdem müssen alle
Konfigurationen dem Systemstandard IEC 60601-1-1 entsprechen. Wer ein Zusatzgerät an den Signaleingang oder -aus-
gang anschließt, hat damit ein medizinisches Gerät konfiguriert und trägt folglich die Verantwortung dafür, dass das Sys-
tem den Anforderungen von IEC 60601-1-1 genügt. Im Zweifelsfall fragen Sie bei NIDEK oder dem Fachhändler nach.
3. PC-Anschluss
4. AUX-Anschluss
8. PR-Anschluss
9. CB-Anschluss
VOR DEM GEBRAUCH: Bedienelemente und Anschlüsse
5. CP-Anschluss
6. LAN-Anschluss
Netzschalter
Sicherungshalter
Netzanschlussbuchse
7. MB-Anschluss
