4.10.4.7 Digitale Eingänge
Die acht digitalen Eingänge sind mit einem 11-kOhm-Strombegrenzungswiderstand optoisoliert und können mit 24-V-
Gleichstrom-Logiksignal (max. 30 V Gleichstrom) aktiviert werden.
Beachten Sie, dass die Kathode jedes optischen Eingangs an die Masseklemme angeschlossen ist und außerdem mit
der HMI-Stromversorgung (0 V Gleichstrom) verbunden ist.

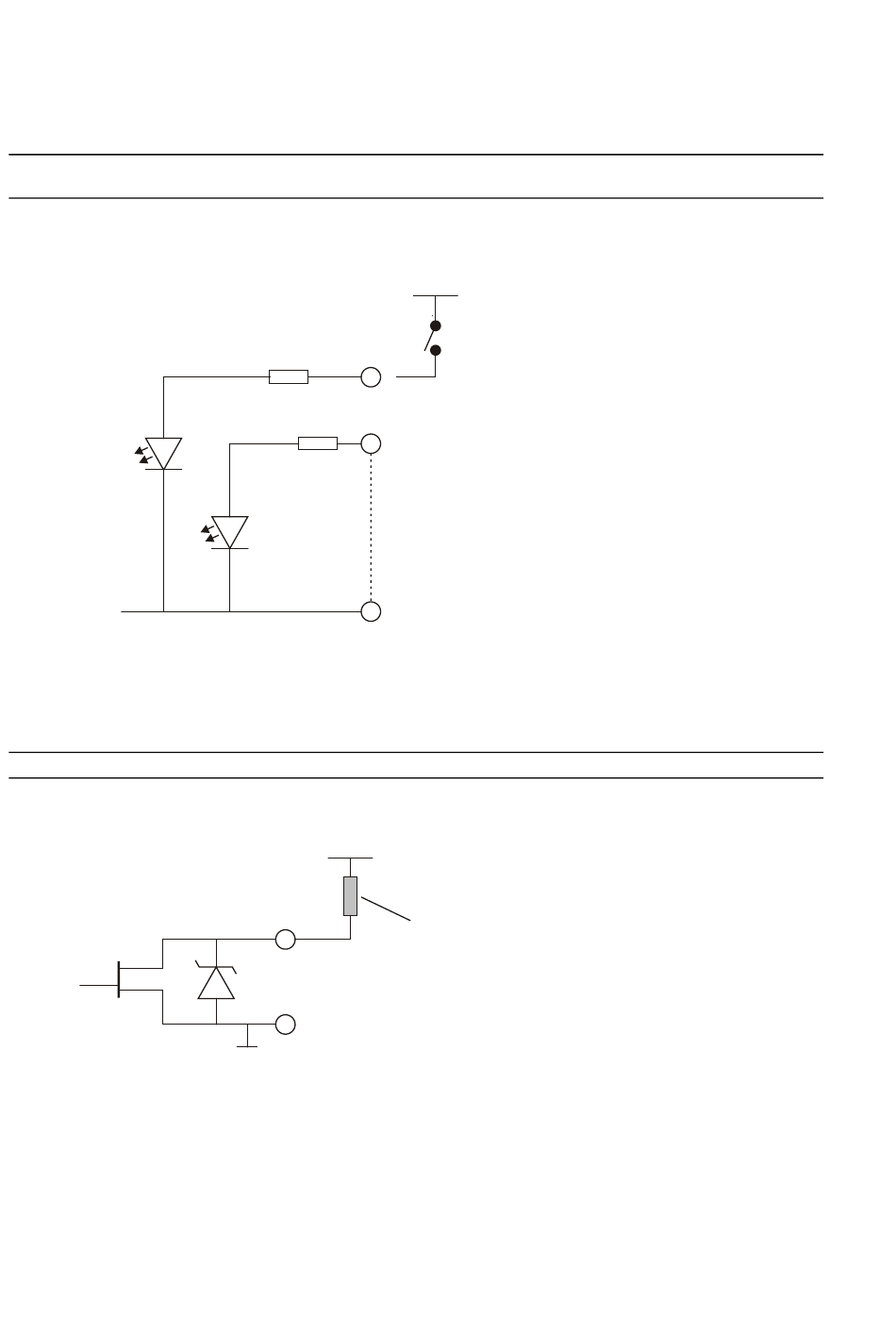

Eine schematische Darstellung des HMI-Eingangskreises sehen Sie unten. Ein externer Schalter zur
Eingangsaktivierung ist angeschlossen. Beachten Sie, dass der Eingang nach unten mit einem Wert von 1 V
Gleichstrom und nach oben mit einem Wert von 3 V Gleichstrom oder mehr aktiviert wird.
0Vdc
4.10.4.8 Digitale Ausgänge
Die acht FET-Ausgänge können verwendet werden, um eine Last anzusteuern, sofern die erforderliche
Ansteuerungsspannung unter 30 V Gleichstrom liegt und nicht mehr als 1 A erfordert.
Beachten Sie, dass alle Ausgangsminuspole mit den 0 V Gleichstrom der HMI-Stromversorgung verbunden sind.
Eine schematische Darstellung des HMI-Ausgangskreises sehen Sie unten. Ein Fremdverbraucher (1) ist
angeschlossen.
FET
4-12
11kΩ
+
11kΩ
+
c
+
_
0Vdc
+24Vdc
1
2
+24Vdc
1
