4.7 Installation der Peripheriegeräte

4.7.1 Bedienstation und HMI-Station

Die Montage von Bedienstation und HMI-Station erfolgt auf gleiche Weise. Alle Geräte haben auf der
Gehäuserückseite vier Montagelöcher zur Befestigung an einer Wand, auf einer glatten Fläche oder an der SENCON-
Montageplatte (vormontierten).
Sorgen Sie dafür, dass am gewählten Ort genügend Freiraum unter dem Gerät für das Anschließen und Trennen von
Kabeln ist. Die Kabel zum Gerät dürfen nicht vorbei an Hochleistungsstromkabeln und Kabeln geführt werden, die
hohe Frequenzen an andere Geräte übertragen.

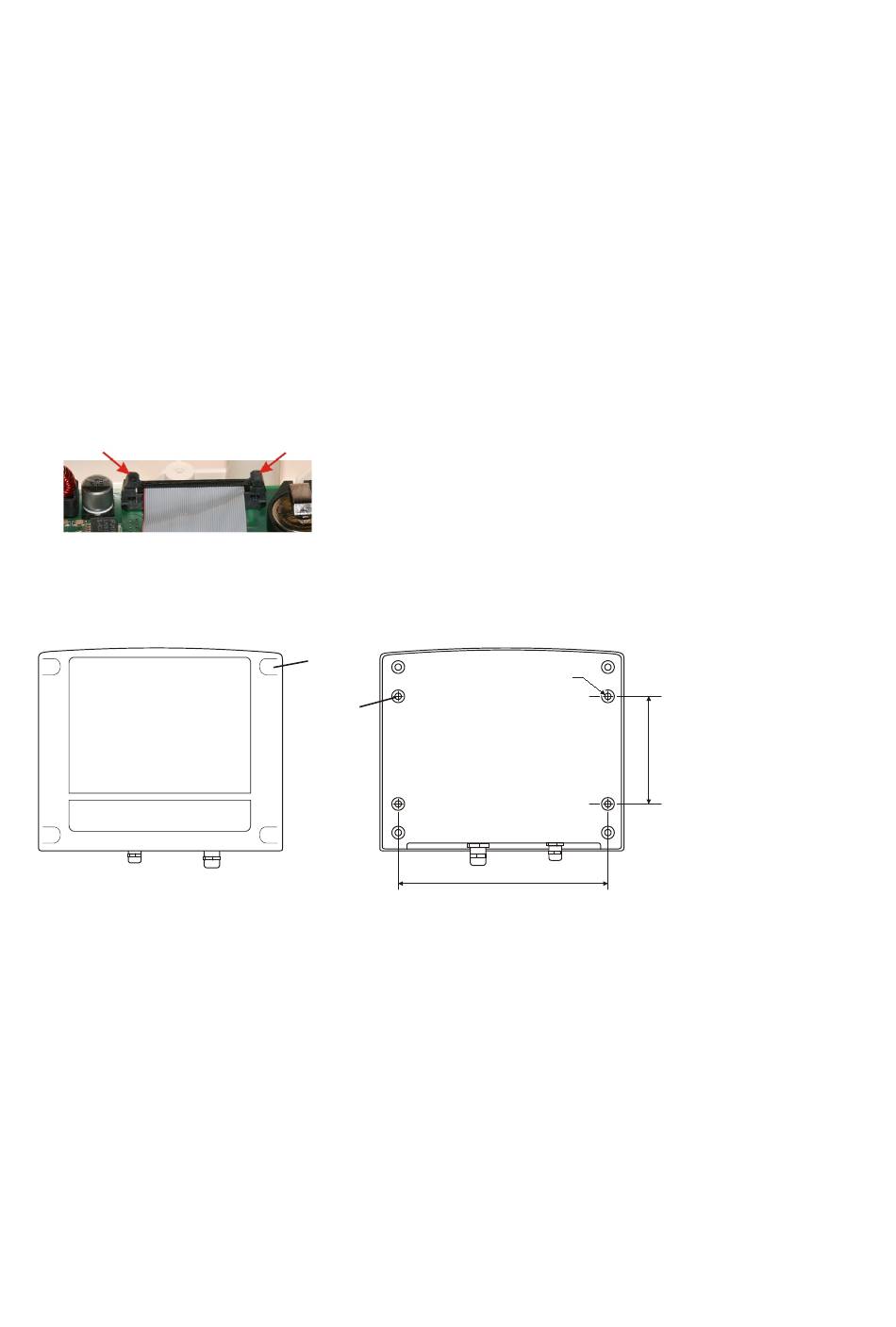

So montieren Sie ein Peripheriegerät:
1 Entfernen Sie mit einem dünnen Flachschraubendreher vorsichtig die vier Schraubenabdeckungen (1) in den
Ecken der Frontplatte.
Gehen Sie bei Bedien- und HMI-Station sorgsam vor, da die Frontplatten intern mit einem Flachkabel
verbunden sind.
2 Heben Sie die Platte hoch, und trennen Sie nötigenfalls das Flachband von der Hauptplatine.
Ziehen Sie nicht das Kabel. Drücken Sie beide Riegelöffnungshebel nach außen, um das Kabel zu trennen.
3 Befestigen Sie das Gerät mithilfe der verfügbaren Montagelöcher auf einer geeigneten Fläche (2).
4 Schließen Sie sämtliche elektrischen Anschlüsse an das Gerät an (Seite 4-6).
5 Schließen Sie, falls erforderlich, das Flachkabel wieder an, und befestigen Sie anschließend die Frontplatte.
Setzen Sie die Schraubenabdeckungen wieder ein.

4.8 Trigger-System

Das Trigger-System besteht aus einer Trigger-Box und zwei Näherungssensoren.
4.8.1

Trigger-Box

Die Trigger-Box wird mit vormontierten Klemmen zur einfachen Installation am Metallrahmen des Systems geliefert.
Um einfache Verkabelung zu ermöglichen, empfehlen wir die Installation in der Nähe der Näherungssensoren und
einer der Bedienstationen.
4.8.2 Näherungssensoren
Diese sind unterhalb des Förderbands für die Tafeln in einer Linie mit den Fenstern aller Messgeräte installiert. Sie
müssen einen Abstand von 40 mm haben, um zu verhindern, dass sie sich gegenseitig beeinflussen.
4-4
1
2
5mm Ø
110mm
216mm
