* Wenn die HMI-Station/der Benutzer-Port von einem dedizierten Stromversorgungsgerät oder einem 24-V-Netzteil vor
Ort versorgt wird, müssen diese Drähte getrennt und isoliert bleiben. Schließen Sie das alternative 24-V-Netzteil an die
24-V-EIN-Anschlüsse an.
* Wenn die HMI-Station mit mehr als einer Bedienstation verbunden ist, diese Kabel NUR zwischen einer
Bedienstation und der HMI-Station verbinden.
4.10.4.4
Bedienstation zu Standard-Hub
Wählen Sie zum Anschließen einer Bedienstation an einen Standard-Hub ein geeignetes CAT5E Datenkabel.

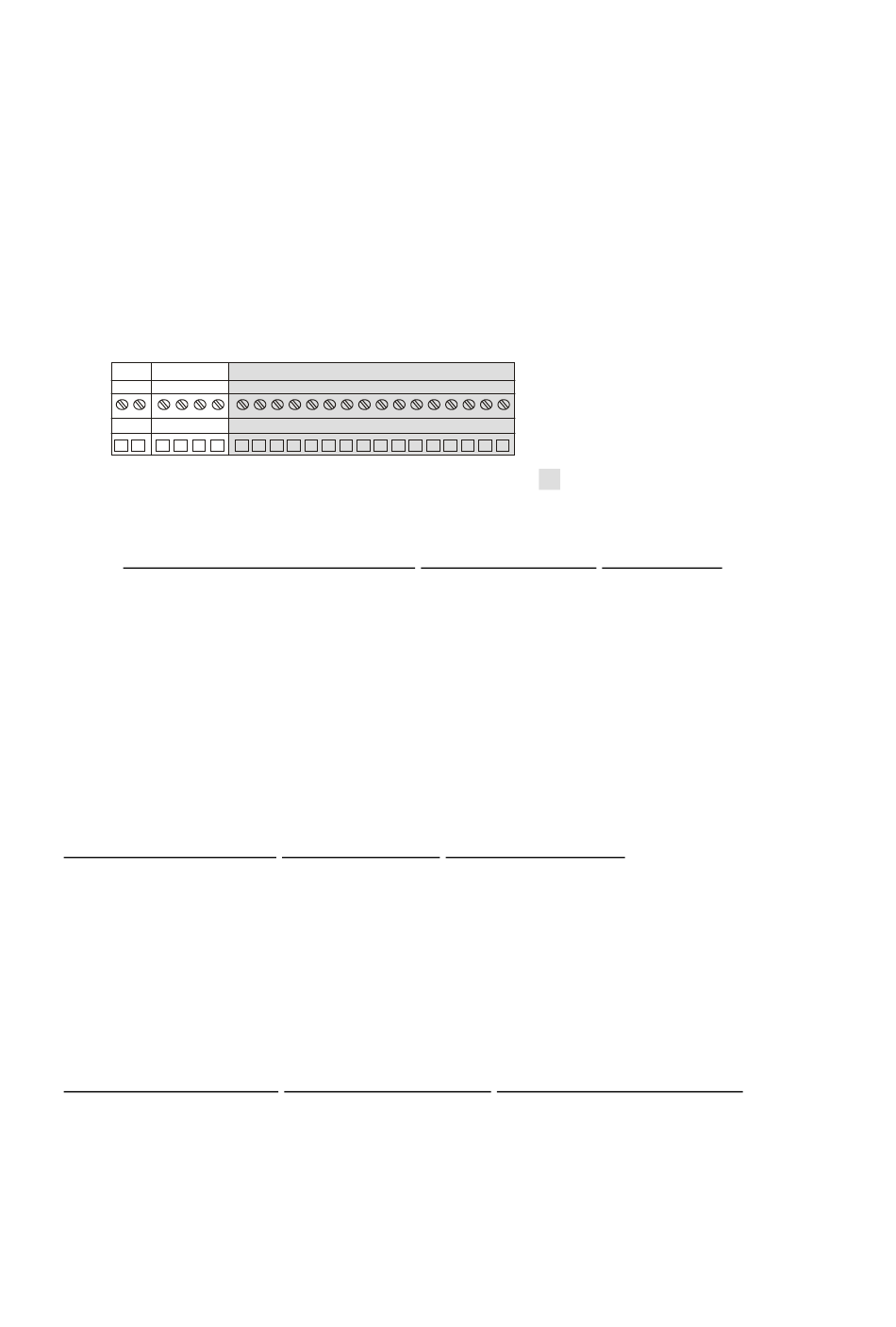

Schließen Sie das Kabel an die obere Anschlussleiste der HMI-Station an. Es wird empfohlen, für die Verbindung mit
der Anschlussleiste Anschlusshülsen an den Drähten anzubringen.
Falls ein anderes CAT5E-Kabel verwendet wird, ändern Sie die Drahtfarben in der folgenden Tabelle entsprechend.
(siehe unten).
–
–
–
+
+
+
24V
Rx Rx Tx Tx
Drahtfarbe
Orange
Schwarz/Orange
Grün
Schwarz/Grün
Versehen Sie den Kabelschirm mit einem Abschlusswiderstand (Seite 4-7).
4.10.4.5
Stromversorgung zu Switched Hub
Eine 24V-Stromversorgung (PSU) ist wie nachstehend dargestellt an PL17 in der Hub angeschlossen. Eine Erdung ist
nicht erforderlich.
Drahtfarbe der Stromversorgung
Rot
Blau
Grün
4.10.4.6
HMI-Station zu Switched Hub
Der Switched Hub kann über PL3 oder PL4 an ein HMI-Station angeschlossen werden.
Drahtfarbe
Braun und Schwarz/Braun
Blau und Schwarz/Blau
Orange
Schwarz/Orange
Grün
Schwarz/Grün
Ausgabe 4
HMI-Station, Bedienstation
oder Messport
Tx -
Tx +
Rx -
Rx +
Funktion
Switched Hub
+24 V (ein)
0 V
Erde
Switched Hub PL4
5
6
3
4
1
2
Obere Anschlussleiste
Nur HMI-Station
RJ45
2
1
6
3
PL17 / 1
PL17 / 2
PL16 / 1-4 (optional)
Anderes Peripheriegerät,
untere Anschlussleiste
24 V + (ein)
24 V - (ein)
Rx -
Rx +
Tx -
Tx +
Installation
4-11
