Sencon SC8800 Benutzerhandbuch Seite 12

SC8800
Benutzerhandbuch

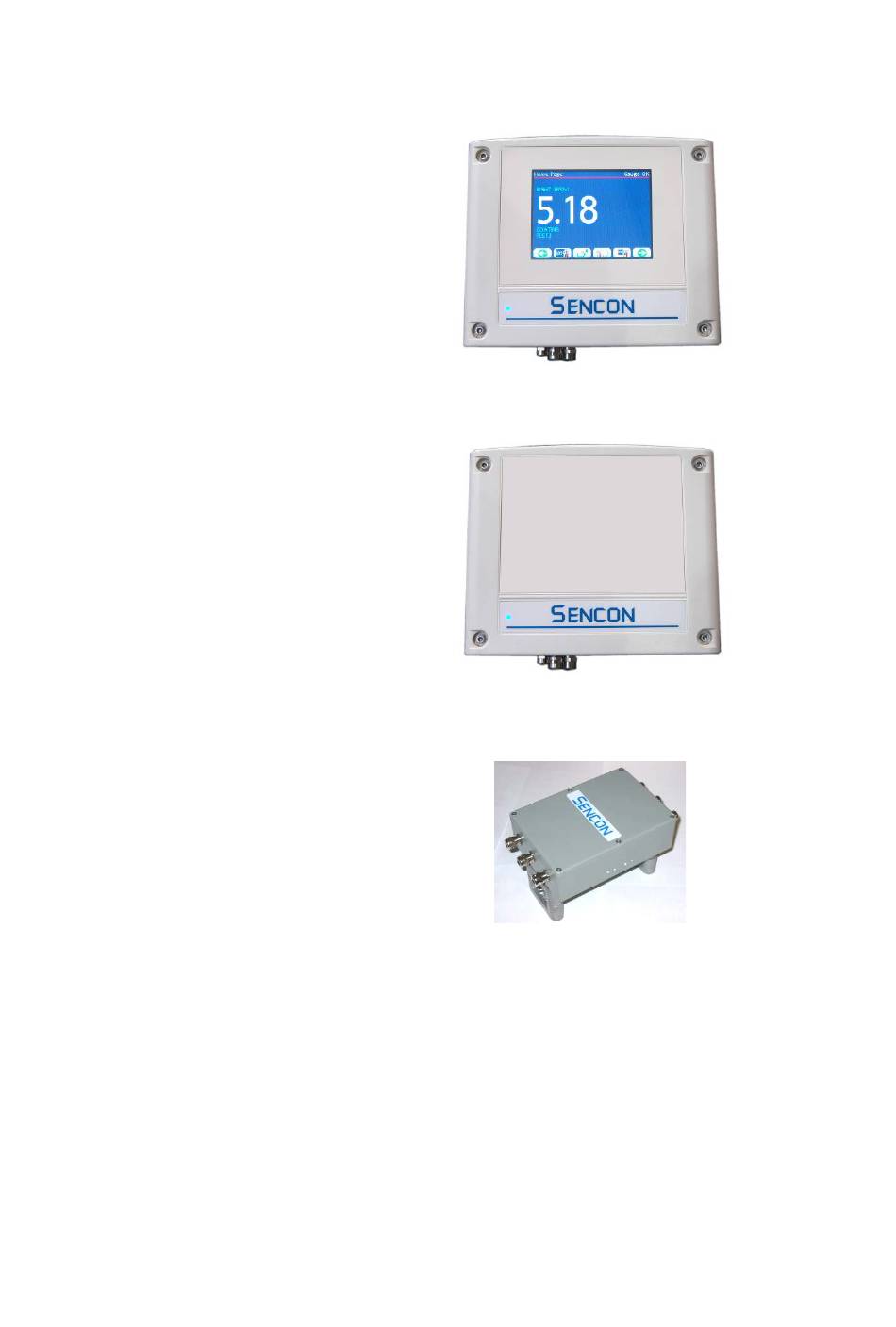

Bedienstation
Die Bedienstation (Operator Workstation, OWS) ist
für ein einzelnes Messgerät vorgesehen, und befindet
sich im Prozess in dessen Nähe.
Sie ermöglicht dem Bediener die Ausführung
prozessbezogener Aufgaben, z. B. Anzeigen von
Messungen und Produktprobennahmen.
Die Bedienstation lässt nicht die Änderung
prozesswichtiger Messgeräteinstellungen oder
Durchführung von Überwachungsaufgaben zu.
Messport
Aufgabe des Messports (User Port, UP) ist die
Bereitstellung von Verbindungen mit jedem
gewünschten Punkt im System. Der Messport kann
z. B. für eine Verbindung des SENCON-
Messgerätenetzwerks mit einem Fabriknetzwerk
genutzt werden.
Zusätzlich zum Ethernet-Anschluss stehen vier
skalierbare analoge Ausgänge, acht optoisolierte
digitale Eingänge und acht digitale Ausgänge zur
Verfügung.
Trigger-Box
Die Trigger- Box kombiniert die Signale von zwei
Näherungssensoren, um sicherzustellen, dass die
Messgeräte nur prüfen, wenn tatsächlich eine Probe
vorhanden ist.
Näherungssensoren
Die Näherungssensoren erfassen die Gegenwart
einer Probe, so dass nur gültige Proben inspiziert
werden.
3-2
