HWAM I 40/55 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für I 40/55:
- Installationsanleitung (28 Seiten) ,
- Einbauanleitung (12 Seiten) ,
- Gebrauchsanleitung (8 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HWAM I 40/55
Inhaltszusammenfassung für HWAM I 40/55

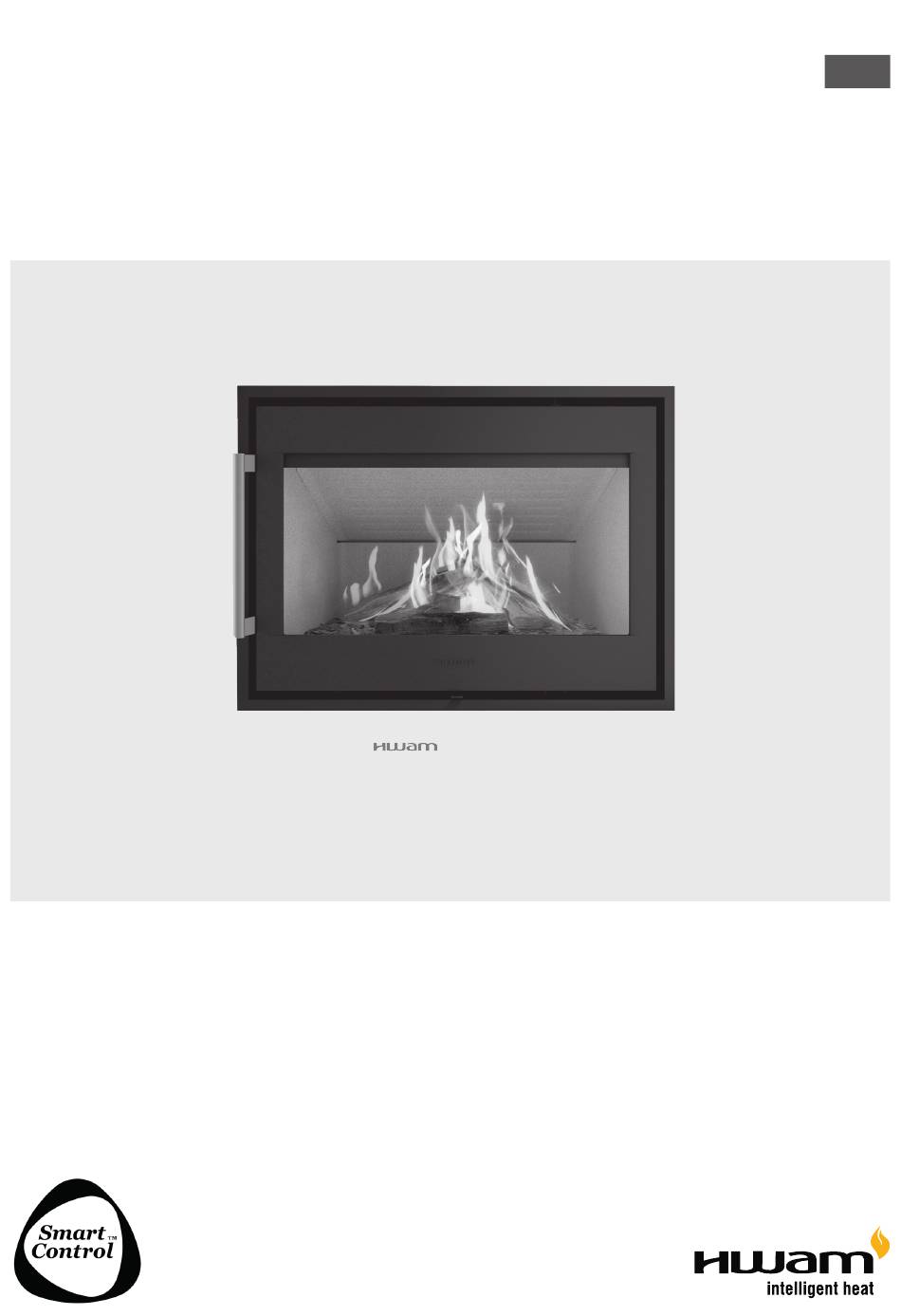

- Seite 1 Installationsanleitung I 40/55 01.11.2020 / 97-9696 www.hwam.com...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS TECHNISCHE DATEN ......................4 Allgemein ..........................4 Sicherheit ..........................4 Anforderungen an den Raum ....................4 Technische Spezifikationen und Daten ................4 Typenschild und Seriennummer ...................6 Vorlegeplatte ..........................6 Anforderungen an den Schornstein ..................6 MONTAGE UND INSTALLATION ..................6 Generell .............................6 Installation bei nicht brennbaren Materialien ..............6 Installation bei brennbaren Materialien ................6 Einbaubeispiel ...........................7 Installationsanleitung ...................... -
Seite 4: Technische Daten
Hersteller bzw. der Schornsteinfegermeister befragt werden. Technische Spezifikationen und Daten HWAM I 40/55 wiegt 97 kg (Gesamtgewicht). Den folgenden Zeichnungen können Sie die Abmessungen für die Einbaukassette, Maße für den Anschluss an ein Frischluftsystem sowie für die Montage des Rauchrohres entnehmen. - Seite 5 Hwam I40-55 IHS airbox Created by: Item: sikkerhedsafstande 16-12-2019 Thickness: Created date: sikkerhedsafstande 16-12-2019 Thickness: Created date: Die Leistungserklärung kann auf unserer Website unter www.hwam.de heruntergeladen werden. DS/EN 22768-m Drawing num Weight: Tolerance: Configuration name: CAD-0 DS/EN 22768-m Weight: Tolerance: Configuration name:...
-
Seite 6: Typenschild Und Seriennummer
Generell Der HWAM I 40/55 besteht aus einem losen Einbaukassette sowie einem Einsatz, der nach der Installation in die Kassette geschoben werden kann. Es wird empfohlen ein Frischluftsystem zu installieren, das die Außenluft direkt der Brennkammer führt (ist als Zubehör erhältlich). Weiter- hin sind Ventilatoren als Zubehör erhältlich, die die Wärmenutzung und die Wärmeverteilung im Raum verbessern werden. -
Seite 7: Einbaubeispiel
Scale: Created by: Item: 27-05-2019 Created date: 3891.81 Side Weight: Drawing number: Tolerance: Configuration name: DE - Hwam I40-55 sikkerhedsafstande røgudgang Material: Model: Sheet1 Page Abstand von der Glasscheibe Hohlräume nicht mit Isolationsmaterial füllen Decke Lüftungsöffnung min. 563 cm² 50 mm isolierter... - Seite 8 Fax (+45) 86 92 22 18 1:15 Scale: Created by: Item: 27-05-2019 Created date: 3891.81 Weight: Tolerance: Configuration name: DE - Hwam I40-55 sikkerh Material: Model: Sheet1 Hohlräume nicht mit Decke Isolationsmaterial füllen Lüftungsöffnung min. 563 cm² 25 mm isolierter Schornstein...
- Seite 9 Format: Fax (+45) 86 92 22 18 1:15 Scale: Created by: Item: 27-05-2019 Created date: 3891.81 Weight: Tolerance: Configuration name: DE - Hwam I40-55 sikkerh Material: Model: Sheet1 Min. 934 Min. 50 Min. 50 Min. 185 Abstand von der Glasscheibe...
-
Seite 10: Installationsanleitung
Installationsanleitung Nachfolgenden Abbildungen können Sie entnehmen, wie die Einbaukassette sowie der Einsatz montiert werden. Vor der Installation sollten alle Maßnahmen vor dem Einbau von Ventilatoren und Frischluftsystem abgeschlossen sein. Das Styropor der Verpackung kann praktischerweise auf den Boden gelegt werden und als schützende Unterlage dienen, wenn der Einsatz aus der Einbaukassette genommen wird. -
Seite 18: Produktinformation Ecodesign
• Entsorgen Sie Teile ordnungsgemäß, d. H. trennen Sie die zu entsorgenen Teile in Materialgruppen • Entsorgen Sie Teile immer auf eine Weise, die so nachhaltig wie möglich ist und der aktuellen Umweltschutz-, Wiederaufbereitungs-/Recycling- und Entsorgungstechnologie entspricht HWAM A/S • Nydamsvej 53 • DK-8362 Hørning...
