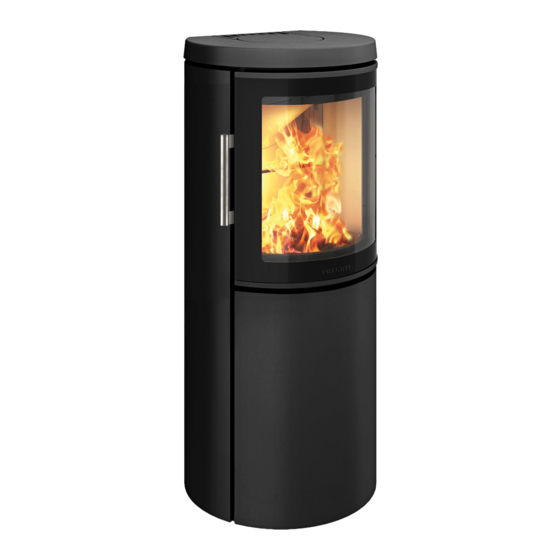

HWAM Autopilot IHS 2610 Gebrauchsanweisung
Verwandte Anleitungen für HWAM Autopilot IHS 2610
Inhaltszusammenfassung für HWAM Autopilot IHS 2610

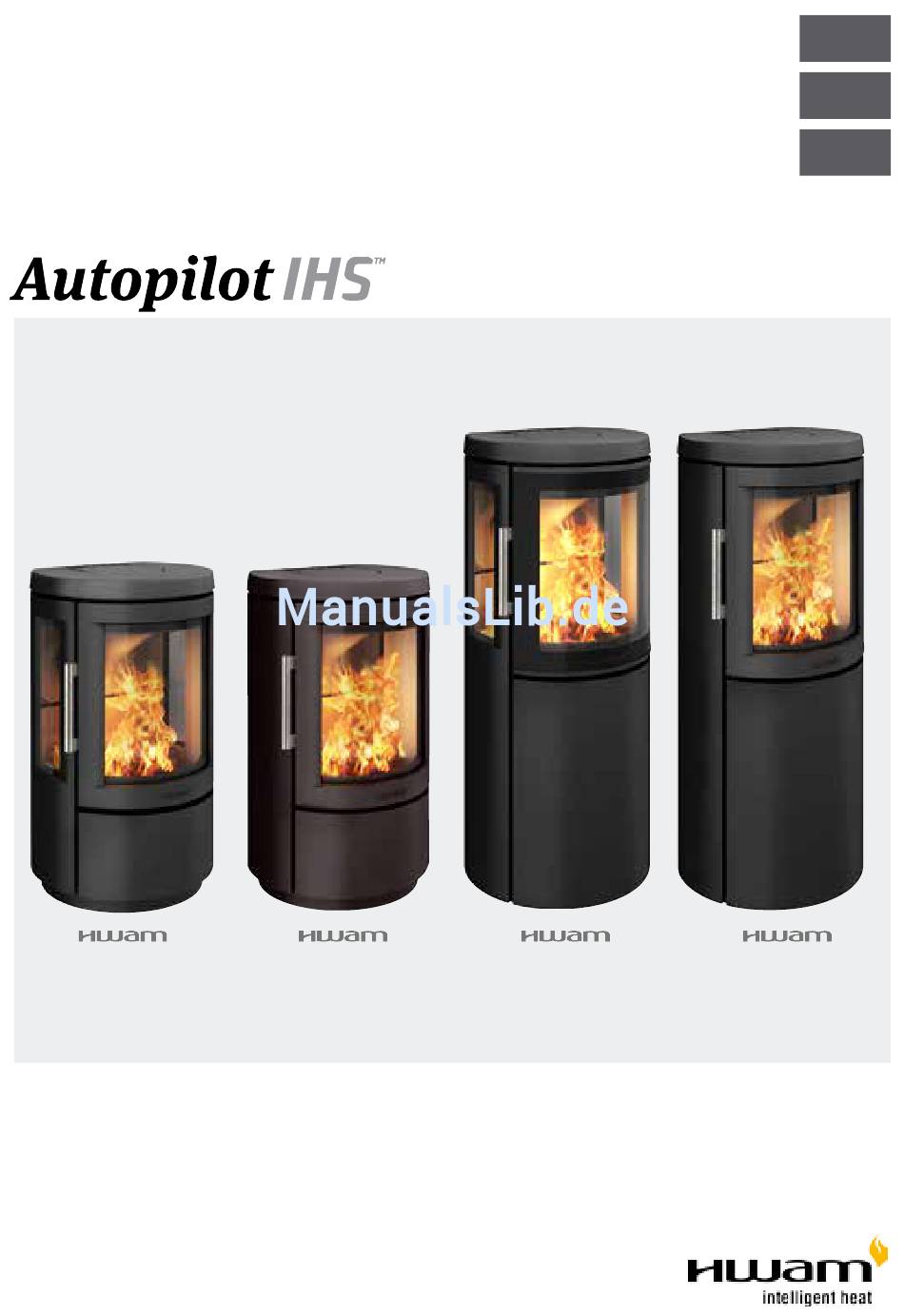

- Seite 1 Gebrauchsanweisung Gebruiksaanwijzing Manuel d'utilisation 2610 2620 2630 2640 06.09.2016 / 97-9682 www.hwam.com...
-
Seite 2: Inhaltsverzeichnis
Zeichnungen ........... . .3-5 HWAM Autopilot IHS . -
Seite 6: Hwam Autopilot Ihs Tm
Herzlichen Glückwunsch zu Ihrem neuen Kaminofen mit HWAM Autopilot IHS IHS steht für „Intelligent Heat System“ und beinhaltet die digitale Steuerung der Verbrennung in Ihrem neuen Kaminofen. Der Zweck von HWAM Autopilot IHS ist es, die Verbrennung so zu regeln, dass sie in Sachen Umweltfreundlichkeit und Wirtschaftlichkeit optimal und effizient abläuft und dem Nutzer... -
Seite 7: Installationsanleitung
Wird der HWAM 2610/2620 auf einem brennbaren Untergrund aufgestellt, muss er immer auf einen Sockel montiert werden, auch wenn der Boden mit nicht brennbarem Material, wie z. B. einer Bodenplatte aus Glas oder Stahl, abgedeckt wird. Der Sockel ist als Zubehör erhältlich – fragen Sie Ihren HWAM-Händler. Zeichnung A... -
Seite 8: Anforderungen An Den Schornstein
Bei Wandmontage muss der HWAM 2610/2620 mindestens 3 Zentimeter über brennbaren Boden auf- gehängt werden. Dies gilt auch obwohl eine Bodenplatte auf dem Boden platziert wird. Ggf. bestehende Vorschriften bezüglich Abstand zwischen Wand und Rauchrohr sind zu beachten. Um an den HWAM Autopilot IHS herankommen zu können, ist der festgelegte Abstand zur Wand... -
Seite 9: Montage Von Einzelteilen
Taste drückt, verlässt die Fernbedienung das Menü automatisch und kehrt zum Startbildschirm zurück. 4. Führen Sie den Selbsttest des HWAM Autopilot IHS durch. Ein Selbsttest der elektronischen Steuerung wird vor dem erstmaligen Heizen vorgenommen (erfolgt werkseitig). Der Selbsttest kann nur dann ausgeführt werden, wenn der Kaminofen kalt ist und im Standby (... -
Seite 10: Schornsteinfegen
Bedeutung. Der Schornsteinzug führt zu Unterdruck im Kaminofen. Dieser Unterdruck leitet den Rauch aus dem Kaminofen ab, saugt die Luft durch die Klappe zur so genannten Scheibenspülung, die die Scheibe frei von Ruß hält, und saugt die Luft zur Verbrennung über den HWAM Autopilot IHS ein. -
Seite 11: Fernbedienung
Schornstein gereinigt werden. Sofern die Höhe des Schornsteins eine Reinigung von oben unmöglich macht, muss eine Reinigungsklappe montiert werden. Bei einem Schornsteinbrand oder Überhitzung wechselt das HWAM Autopilot IHS in eine Sicherheits- einstellung und stellt automatisch alle Klappen so ein, dass das Feuer schnell verlischt. Die Tür nicht öffnen, denn das Feuer kann wieder aufflammen.Wenden Sie sich an die Feuerwehr. -
Seite 12: Raumtemperatur
Die Lebensdauer der Batterie beträgt bei normaler Nutzung erwartungsgemäß etwa ½-1 Jahr. Thermostat-Einstellung Das HWAM Autopilot IHS hat eine Thermostat-Funktion, die versucht, die Raumtemperatur auf der gewünschten Höhe zu halten. Der Thermostat funktioni- ert genauso wie bei einem Radiator. Auf der Fernbedienung wählen Sie selbst die von Ihnen bevorzugte Temperatur, die perfekt zu Ihren Raumbedingungen passt. -
Seite 13: Aktualisierung Neuer Software
Alarm für Nachlegen Geht die Verbrennung in die Glut-Phase über, wird ein Alarm für Nachlegen gegeben. Der Alarm erfolgt drei Mal mit 10 Sekunden Pause dazwischen und wird durch ein akustisches Signal unterstützt. Es gibt drei Empfehlungsstufen dafür, wie viel Holz nachgelegt werden soll: Kleine Menge Holz (700 - 1200 G) Mittlere Menge Holz (1000 - 2000 G) -
Seite 14: Feuerungsanleitung - Holz
Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von höchstens 20% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Brenn- wertausnutzung die Folge. -
Seite 15: Lagerung Des Brennholzes
Dazu wird im Ofen etwas Zeitungspapier auf dem aufgeschichteten Brennholz verbrannt. Weitere Informationen über die Funktion des Schornsteins erhalten Sie auf www.hwam.de. Wichtig! Die Ascheschublade darf während des Anheizens nicht geöffnet werden und sie muss bei Betrieb des Ofens immer geschlossen sein, weil sonst die intelligente Regelung des Ofens nicht funktioniert. -
Seite 16: Nachlegen
• Ist die aktuelle Raumtemperatur höher als die gewünschte Temperaturstufe, senkt die Steuerung die Rauchgastemperatur und damit wird die Glut so lange wie möglich gehalten, bevor wieder nachgelegt werden muss. Dadurch soll die Wärmeabgabe vom Kaminofen verringert werden, aber gleichzeitig soll es möglich sein, nachzulegen, ohne dass neu angeheizt werden muss. -
Seite 17: Befeuerungsintervall
Ziel entwickelt, die sauberste und wirtschaftlichste Verbren- nung zu erreichen. Eine gute Verbrennung erreicht man, wenn dem Feuer die richtige Menge Sauerstoff, zum richtigen Zeitpunkt und an die richtige Stelle in der Feuerkammer zugeführt wird. Der HWAM Auto- pilot IHS berücksichtigt veränderliche äußere Bedingungen, doch es ist wichtig, sauberes und trockenes... -
Seite 18: Wartung
Artung Reinigung Wartungsarbeiten sollten nur bei einem kalten Ofen erfolgen. Die tägliche Wartung des Ofens beschränkt sich auf ein Minimum. Nehmen Sie am besten einen Staubsauger mit kleinem Mundstück und weichen Borsten und saugen Sie den Ofen damit von außen ab, oder reinigen Sie ihn mit einem weichen, trockenen Tuch oder einem weichen Staubwedel. -
Seite 19: Betriebsstörungen
Bei Betriebsstörungen, den Sie nicht selber abhelfen können, bitten wir Sie, sich an die Kaufstelle des Ofens zu wenden. eistungserklärung Download der Leistungserklärung von unserer Webseite über folgende Links: HWAM 2610 mit Autopilot IHS www.hwam.de/dop/2610ihs HWAM 2620 mit Autopilot IHS www.hwam.de/dop/2620ihs HWAM 2630 mit Autopilot IHS www.hwam.de/dop/2630ihs... - Seite 48 www.hwam.com...
