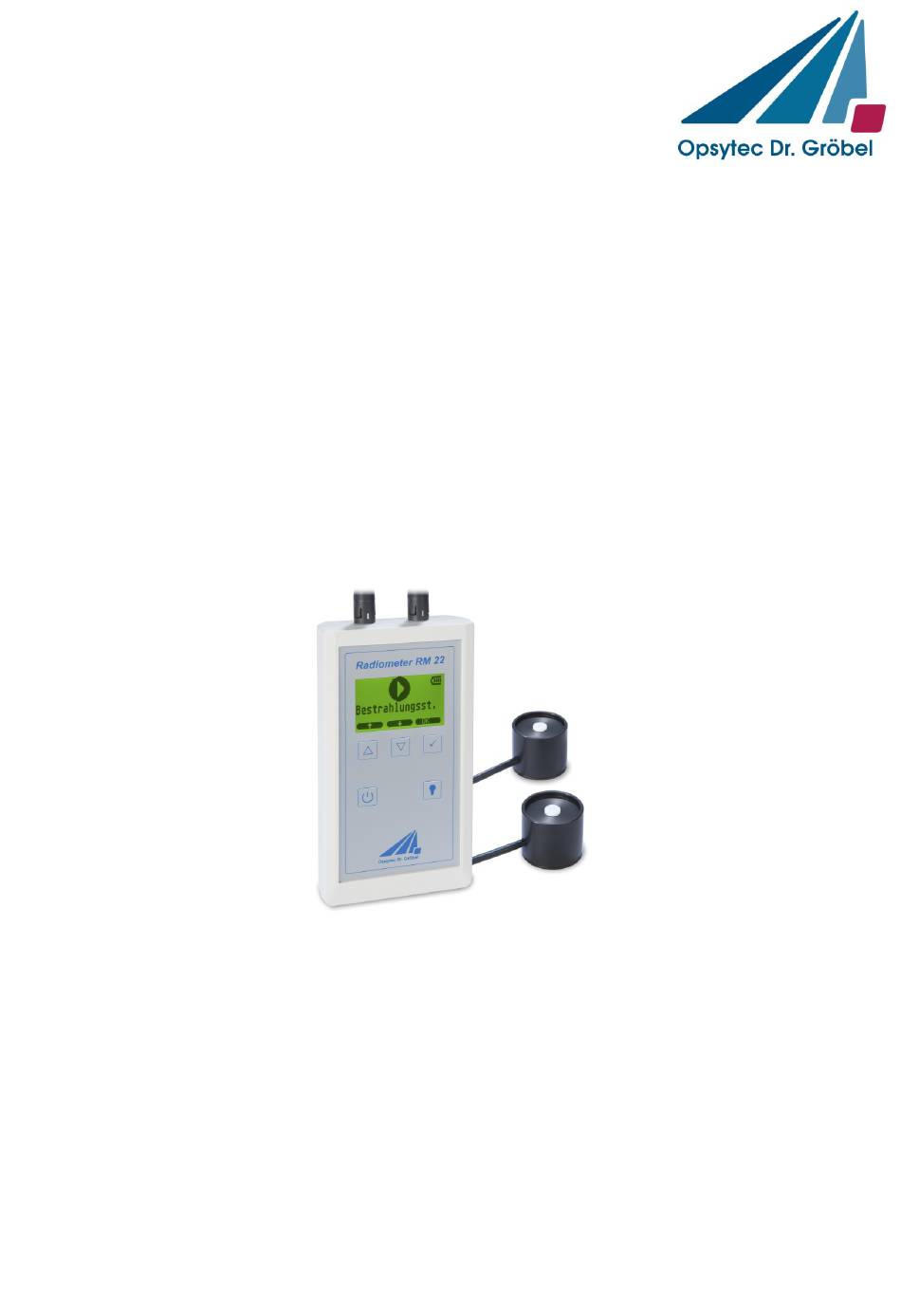

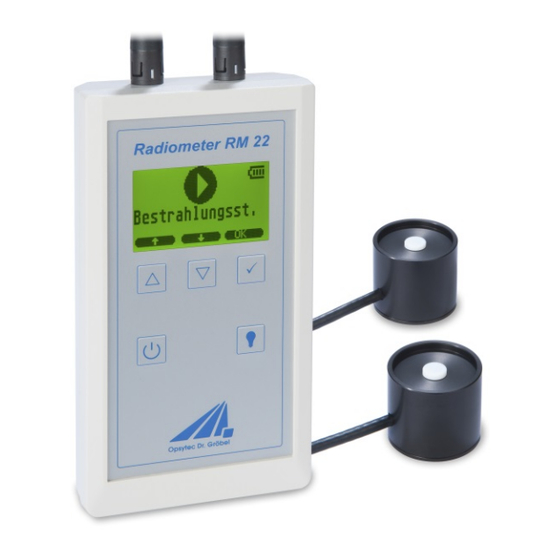

- Seite 1 Opsytec Dr. Gröbel GmbH Am Hardtwald 6-8 76275 Ettlingen Tel.: 07243 / 94783 - 50 Fax: 07243 / 94783 - 65 info@opsytec.de Radiometer RM-22 Bedienungsanleitung Version: 1.04SD...
-
Seite 2: Inhaltsverzeichnis
Vorwort ..........................4 Wichtige Hinweise ......................5 Bestimmungsgemäße Verwendung ..................5 Beschreibung ........................6 Strahlenschutz ....................... 6 Praktische Hinweise ...................... 6 Bedienen des RM-22 ......................7 Bedienelemente ......................7 1.1.1 Ein / Ausschalten ....................7 Bedienung ........................7 Messungen ........................7 6.3.1... -
Seite 3: Symbolübersicht
1 Symbolübersicht 1 Symbolübersicht Bedeutung: Nichtbeachtung der genannten Anweisung kann zu einer Verletzung des Benutzers führen. Bedeutung: Nichtbeachtung der genannten Anweisung kann zu einer Beschädigung des Gerätes führen. Bedeutung: Anweisung ist für den regulären Betrieb zu beachten. Optionale Funktionen, die nicht in jedem Gerät verfüg- bar sind... -
Seite 4: Vorwort
Gleichzeitig werden Sie von uns regelmäßig über die neuesten UV-Messmöglichkeiten infor- miert. Sie sehen, bei uns wird der Kundenservice noch groß geschrieben. Gerne stehen wir Ihnen jederzeit für technische Auskünfte zur Verfügung und sind auch beratend für Sie tätig. Opsytec Dr. Gröbel GmbH... -
Seite 5: Wichtige Hinweise
ACHTUNG: Öffnen des Sensorgehäuses führt zum Verlust der Kalibrierung. 4 Bestimmungsgemäße Verwendung Das RM-22 bestimmt, mit den zugehörigen Sensoren, die Bestrahlungsstärke im UV- und VIS- Spektralbereich und zeigt diese auf dem integrierten Display an. Der Betrieb ist nur in trockener Umgebung erlaubt. Bei Bedarf sind die Sensoren spritzwasserge- schützt nach IP65 erhältlich. -
Seite 6: Beschreibung
Aufheizung der Sensoren wesentlich reduzieren. 5.2 Praktische Hinweise Die Sensoren werden über ein ca. 2 m langes Kabel mit dem RM-22 verbunden. Dadurch ist gewährleistet, dass auch beim Messen an unzugänglichen Stellen bequem abgelesen werden kann. Die Sensoren sind kosinuskorrigiert. -
Seite 7: Bedienen Des Rm-22
6 Bedienen des RM-22 6.1 Bedienelemente Die Bedienung des RM-22 erfolgt menügeführt. Für die Steuerung durch die Menüs sind 3 Tasten vorgesehen. Bei diesen Tasten handelt es sich um so genannte Softkeys, d.h. die Funk- tion der Taste wird jeweils in der untersten Zeile des Displays angezeigt. -
Seite 8: Messung Der Bestrahlungsstärke
Der erste Messwert wird dabei automatisch auf 100% gesetzt. Nachträgliches Setzen der 100% Referenz ist jederzeit möglich. Dieser Menüpunkt ist nur vorhanden, wenn zwei Sensoren an das RM-22 angeschlossen sind. Durch Drücken der Taste wird das Verhältnis zwischen den beiden Sensorsigna- len bestimmt. -
Seite 9: Messung Der Transmission
Erst ein Drücken der Taste ENDEK führt zurück zum Hauptmenü. 6.3.2 Messung der Transmission Während der Transmissionsmessung werden die beiden Transmissionswerte auf der Anzeige ausgegeben. Ist nur ein Sensor mit dem RM-22 verbunden, so wird entsprechend auch nur ein Wert auf dem Display angezeigt. 6.3.3 Messung der Strahldichte Strahldichtemessungen werden durchgeführt um die Gefährdung des menschlichen Auges zu... -
Seite 10: Messung Des Verhältnis
[mW/cm²] => [mW/cm²/sr] 6.3.4 Messung des Verhältnis Die Verhältnismessung ist nur möglich, wenn zwei Sensoren mit dem RM-22 verbunden sind. Standardmäßig wird nach dem Starten der Verhältnismessung das Verhältnis CH-1/CH-2 be- rechnet. Durch Drücken der Taste <=>K kann das Verhältnis gedreht werden. Mit der Taste %K wird das aktuelle Verhältnis auf 100% gesetzt. -
Seite 11: Einheit
Deshalb wird empfohlen, die Einstellung auf EIN zu lassen. 6.4.4 Faktor Kanal 1 und 2 Mit dem RM-22 ist es möglich, den Messwert des Sensors mit einem Faktor zu multiplizieren. Mit dieser Funktion kann z.B. die Bestrahlungsstärke für eine andere Position als die Sensor- position umgerechnet werden. -
Seite 12: Systemeinstellungen
6 Bedienen des RM-22 Zahlenbeispiele für die Exponentialdarstellung: 1.000E-1 1.000E+0 1.000E+1 4.567E+1 45.67 6.5 Systemeinstellungen Im Untermenü Systemeinstellungen kann das Systemverhalten geändert werden. So ist es zum Beispiel möglich, die Sprache oder das Beleuchtungsverhalten zu ändern. 6.5.1 Sprache ändern Dieser Menüpunkt erlaubt das Umschalten der Systemsprache zwischen Deutsch und Englisch. -
Seite 13: Automatik Aus
6 Bedienen des RM-22 6.5.4 Automatik aus Dieser Menüpunkt legt fest, wie sich das RM-22 verhält, wenn außerhalb der Messung keine Taste gedrückt wird. Folgende Einstellungen sind möglich • Nie • Nach 30 / 60 / 90 oder 120 Sekunden •... -
Seite 14: Batterie Status
Der Systemcode wird benötigt, um alle gespeicherten Faktoren zu löschen. Die Eingabe des Systemcodes erfolgt für jede der vier Stellen getrennt. Nach erfolgreicher Eingabe wandelt sich die Anzeige in „Systemcode okay“. Nun kann die Faktorentabelle gelöscht werden. Durch Ausschalten des RM-22 wird die Freigabe wieder gelöscht. Systemcode: 1234... -
Seite 15: Software / Betrieb Am Pc
2.) Beginnen Sie die Installation mit „RM22setup.exe“ im Stammverzeichnis der Soft- ware-CD. Folgen Sie den Anweisungen des Installationsprogramms. 3.) Nach dem Abschluss der Installation verbinden Sie das RM-22 mit dem PC. Die Trei- berinstallation erfolgt unter Windows 7 automatisch. 7.2 Bedienung... -
Seite 16: Informationen
7 Software / Betrieb am PC 7.2.1 Informationen Die nachfolgende Abbildung zeigt die Registerkarte „Information“ mit Daten zu den Sensoren und dem Radiometer RM-22. 7.2.2 Messung Die nachfolgende Abbildung zeigt die Registerkarte „Messung“ mit dem aktuellen Messwert. -
Seite 17: Tabellenansicht
7 Software / Betrieb am PC 7.2.3 Tabellenansicht Die nachfolgende Abbildung zeigt die Registerkarte „Tabelle“ mit dem letzten Messwerten. 7.2.4 Diagramm Die nachfolgende Abbildung zeigt die Registerkarte „Graph“. -
Seite 18: Sd-Karte Und Datenexport
7 Software / Betrieb am PC 7.3 SD-Karte und Datenexport Messungen werden auf der internen SD-Karte gespeichert. Wird das RM-22 am PC anschlos- sen, so wird dies als Laufwerk erkannt. Die Daten-Dateien werden als CSV Dateien gespeichert. CSV steht für comma-separated- values (Komma getrennte Werte). -
Seite 19: Fehlerbehebung
Die nachfolgendend Hinweise und Fehlermeldungen richten sich an Anwender. Die Ausfüh- rungen sollen helfen die Freigabe und den Ordnungsgemäßen Betrieb sicherzustellen. Hierzu werden mögliche Gründe und Abhilfen angegeben. Fehler / Fehlermeldung Grund Abhilfe Das RM-22 lässt sich nicht Akku leer Akku laden. einschalten Störung Gerät rücksetzen. Hierzu auf der Rückseite den Reset-...
