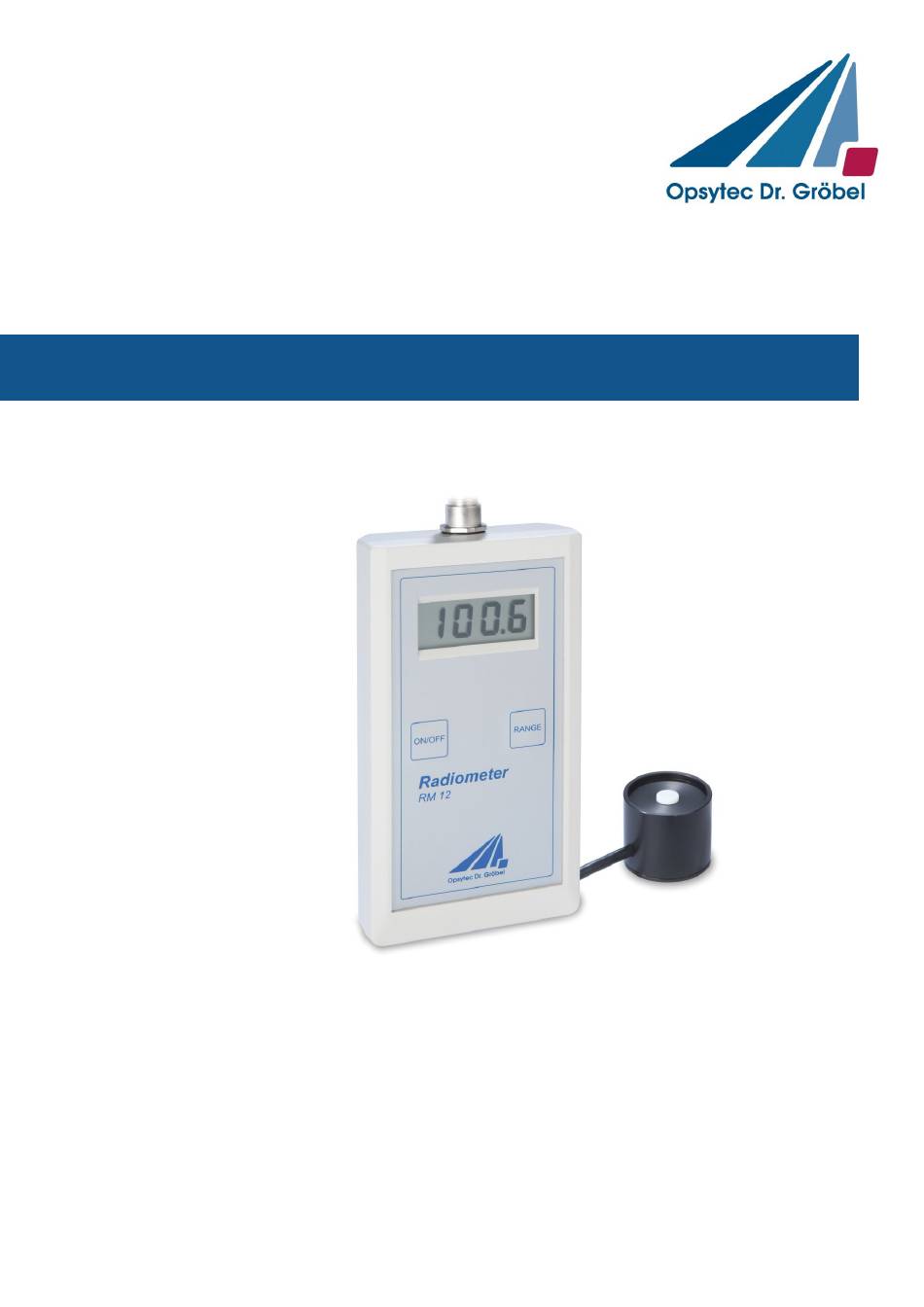

- Seite 1 Radiometer RM-12 Anleitung Version 1.2.2 Opsytec Dr. Gröbel GmbH Am Hardtwald 6-8 D-76275 Ettlingen Telefon: +49(0)7243 / 9 47 83-50 info@opsytec.de...
- Seite 2 Strahlenschutz ......................17 Praktische Hinweise ....................17 Transmissionsmessungen ..................18 Transport, Lagerung, Lieferung ................18 Inbetriebnahme ......................19 Bedienung .........................20 Einschalten / Ausschalten..................20 Mit dem RM-12 Messen...................20 Batterieüberwachung ....................20 Technische Daten ......................21 Fehler / Störungen ......................22 Wartung & Reinigung, Kalibrierung und Ersatzteile ............23 Konformitätserklärung ....................25...
- Seite 3 Opsytec Dr. Gröbel GmbH Am Hardtwald 6-8 D – 76275 Ettlingen Tel.: +49(0)7243 / 9 47 83-50 Fax: +49(0)7243 / 9 47 83-65 info@opsytec.de Alle Rechte vorbehalten. Nachdruck, auch Auszüge, nur mit schriftlicher Zustimmung der Opsytec Dr. Gröbel GmbH gestattet.
- Seite 4 3 Richtlinien und Normen Richtlinien und Normen Das System ist eine Maschine gemäß Anhang II A der Maschinenrichtlinie und wird daher mit einer Konformitätserklärung und einer CE-Kennzeichnung (in Übereinstimmung mit der Maschinenrichtlinie) geliefert. Richtlinien EU Richtlinien 06/42/EC (Maschinen) (teilweise anwendbar) 2014/30/EC (EMV) 2014/35/EC (Niederspannung) Harmonisierte Normen...
- Seite 5 4.2 Änderungshistorie Wir behalten uns das Recht vor, Änderungen am Inhalt vorzunehmen. Opsytec Dr. Gröbel GmbH ist nicht haftbar für etwaige Fehler in dieser Dokumentation. Es wird keine Haftung für indirekte Schäden, die aus der Lieferung oder Verwendung dieser Dokumentation entstehen, soweit gesetzlich zulässig, übernommen.
- Seite 6 4 Identifizierung 4.4 Verwendungszweck Das RM-12 bestimmt, mit den zugehörigen Sensoren, die Bestrahlungsstärke im UV- und VIS-Spektralbereich und zeigt diese auf dem integrierten Display an. Der Betrieb ist nur in trockener Umgebung erlaubt. Bei Bedarf sind die Sensoren spritzwassergeschützt nach IP65 erhältlich.
- Seite 7 4 Identifizierung 4.6 Haftungsbeschränkung Alle Informationen in diesem Handbuch wurden unter Berücksichtigung der aktuell geltenden Normen und Vorschriften, des technischen Standards und unserer langjährigen Kenntnisse und Erfahrungen zusammengestellt. Der Hersteller ist nicht haftbar für Schäden im Fall dass: • Dieses Handbuch ignoriert wurde, •...
- Seite 8 5 Allgemein Allgemein WICHTIGE SICHERHEITSHINWEISE WARNUNG - Bei der Verwendung von elektrischen Geräten sind stets die folgenden grundlegenden Vorsichtsmaßnahmen zu beachten: a) Lesen Sie alle Anweisungen, bevor Sie das Gerät benutzen. b) Dieses Gerät darf nur von qualifiziertem und geschultem Personal benutzt werden. Siehe Schulungsteil in diesem Handbuch.
- Seite 9 5 Allgemein Dieses Betriebshandbuch kann nicht jeden möglichen Wartungsfall berücksichtigen. Wenn Sie weitere Informationen benötigen oder wenn spezielle Probleme auftreten, die in diesem Handbuch nicht umfassend genug behandelt werden, fordern Sie bitte die erforderlichen Informationen beim Hersteller an. Zur einfachen Beschreibung werden die o.g. Komponenten zusammenfassend als System bezeichnet.
- Seite 10 5 Allgemein Warnschilder Warnung vor optischer Strahlung (wie z.B. UV, sichtbare Strahlung, IR) Achtung Augenschutz tragen! Handschutz tragen! Beziehen Sie sich auf das Anweisungshandbuch/Booklet 5.3 Eigentümer-/Betreiberinformationen Das System wird auf dem gewerblichen Umfeld verwendet. Der Eigentümer/Betreiber des Systems unterliegt deshalb den rechtlichen Verpflichtungen in Bezug auf die Arbeitssicherheit.
- Seite 11 5.5 Persönliche Schutzausrüstung Zweck der persönlichen Schutzausrüstung ist es, das Personal vor Gefahren zu schützen, die seine Sicherheit oder Gesundheit bei der Arbeit mit dem RM-12 und UV- Strahlern, LEDs oder Lampen beeinträchtigen könnten. Bei der Durchführung von verschiedenen Tätigkeiten am und mit dem System, muss das Personal eine persönliche Schutzausrüstung tragen.
- Seite 12 Schutzbrillen werden verwendet, um die Augen vor sichtbarer und/oder unsichtbarer zu schützen. Schutzbrillen und Aufbewahrungsboxen können bestellt werden bei Opsytec Dr. Gröbel GmbH, Am Hardtwald 6-8, 76275 Ettlingen oder UVEX AREITSSSCHUTZ GMBH, Würzburger Str. 181 – 189, 90766 Fürth, Germany:...
- Seite 13 6 Sicherheitshinweise und Restrisiko Sicherheitshinweise und Restrisiko Das System ist auf dem neuesten Stand der Technik und wurde in Übereinstimmung mit den anerkannten Sicherheitsvorschriften gebaut. Nichtsdestotrotz kann seine Verwendung Risiken für das Leben und die Extremitäten des Bedien- und Reparaturpersonals (Servicepersonal) oder dritte Parteien, oder Beeinträchtigungen der Maschine darstellen.
- Seite 14 6.1 Sicherheitshinweise in Bezug auf den normalen Betrieb Schauen Sie nie direkt in LEDs, Lampen oder UV-Strahler. Das RM-12 emittiert selbst keine gefährdende Strahlung. Sicherheit für Personen bei Arbeiten mit UV-Strahlung: Das Tragen von persönlicher Schutzausrüstung (z.B. Schutzbrille und Handschutz) wird bei Messungen von LEDs, Lampen oder UV-Strahlern grundsätzlich...
- Seite 15 6 Sicherheitshinweise und Restrisiko 6.2 Wartung und Beheben von Störungen Im Kapitel "Wartung" sind alle notwendigen Arbeiten beschrieben, deren regelmäßige Ausführung einen zuverlässigen Betrieb gewährleistet. Außer den in dieser Anleitung beschriebenen Maßnahmen, dürfen keine eigenmächtigen Reparaturen oder Veränderungen durchgeführt werden. Weiterhin dürfen ohne Genehmigung des Herstellers keine Veränderungen, An- oder Umbauten vorgenommen werden.
- Seite 16 Varta 3022 oder 4022, IEC 6 F 22. Beschreibung des System und Funktionsüberblick Das RM-12 ist ein Radiometer zum Messen von Bestrahlungsstärke im optischen Spektralbereich von 200 bis 780 nm. Das Gerät ist batteriebetrieben und sehr handlich, so dass es bequem mitgeführt werden kann.
- Seite 17 7 Beschreibung des System und Funktionsüberblick Folgende Komponenten werden geliefert: RM-12 • • Sensor / Sensoren (optional) Koffer (optional) • Werks-Kalibrierschein, optional DAKKS-Kalibrierschein* • • diese Dokumentation Zur einfachen Beschreibung werden die o.g. Komponenten zusammenfassend als System bezeichnet. Folgende Komponenten werden kundenseitig benötigt: •...
- Seite 18 7 Beschreibung des System und Funktionsüberblick bleiben und, ganz wichtig, die spektrale Zusammensetzung der Lampe darf sich nicht geändert haben. Für jeden Lampentyp (UVA-, UVB- oder UVC-Strahler) muss der geeignete Sensor verwendet werden. Die Bestimmung der UVB- und/oder UVC-Bestrahlungsstärke an UVA- Lampen oder entsprechend UVA- und/oder UVC-Bestrahlungsstärke an UVB-Lampen usw.
- Seite 19 Positionieren Sie den Sensor / die Sensoren an der gewünschten Position. • • Verbinden Sie den Sensor / die Sensoren mit den Anschlüsse oben am RM-12. Es ist gleichgültig in welchen der beiden Eingänge Sie den Sensor einstecken. Schalten Sie das RM-12 ein.
- Seite 20 8 Bedienung Bedienung Das RM-12 Radiometer wird über zwei Tasten bedient. Diese sind auf der Frontseite unter dem Display angeordnet. Die Tasten und die Funktionsbelegung sind nachfolgend dargestellt: Taste Funktion ON/OFF Ein/Aus Umschalten der Kommastelle / RANGE Messbereichsumschaltung 8.1 Einschalten / Ausschalten Das Gerät wir mit dem ON/OFF Schalter ein- oder ausgeschalten.
- Seite 21 9 Technische Daten Technische Daten Die Anschlussbelegung für Sonderversionen kann abweichen und ist den Anlagen „Technische Zeichnung“ zu entnehmen. Allgemeine Daten Umgebungstemperatur 0 bis 60 °C Lagertemperatur, ca. -20 bis +60 °C Luftfeuchte 0% bis 80% rel. Feuchte, nicht kondensierend Aufbauart Handgerät Aufbaulage...
- Seite 22 Die nachfolgenden Hinweise und Fehlermeldungen richten sich an den Anwender. Die Ausführungen sollen helfen den ordnungsgemäßen Betrieb sicherzustellen. Hierzu werden mögliche Gründe und Abhilfen angegeben. Funktion / Anzeige Bedeutung Maßnahmen Das RM-12 lässt sich nicht Batterie leer Batterie ersetzen. einschalten Die Bestrahlungsstärke ist zu Sensor altert...
- Seite 23 Das System ist weitestgehend wartungsfrei. Reinigen Sie die optischen Komponenten nur bei Bedarf. Das RM-12 ist ein System, das als Wartung nur eine gelegentliche Reinigung nach Bedarf und Kalibrierung benötigt. Für die Reinigung empfehlen wir, diese nur bei Bedarf und nicht regelmäßig durchzuführen, da die Sensoroberfläche (kratz)empfindlich ist.
- Seite 24 76275 Ettlingen Germany Phone +49 - 7243 - 94 783 - 50 Besuchen Sie uns im Internet: www.opsytec.de Beim Betrieb mit beschädigten Bauteilen oder Fremdbauteilen kann keine Garantie auf die Richtigkeit der Messwerte gegeben werden. Weiterhin ist die Kompatibilität mit Fremdbauteilen nicht gewährleistet.
- Seite 25 12 Konformitätserklärung 12 Konformitätserklärung Hersteller : Firmenname: Opsytec Dr. Gröbel GmbH Straße: Am Hardtwald 6-8 Ort: 76275 Ettlingen Land: Deutschland Bevollmächtigte Person für die Zusammenstellung Firmenname: Opsytec Dr. Gröbel GmbH der technischen Unterlagen: Straße: Am Hardtwald 6-8 Ort: 76275 Ettlingen...
