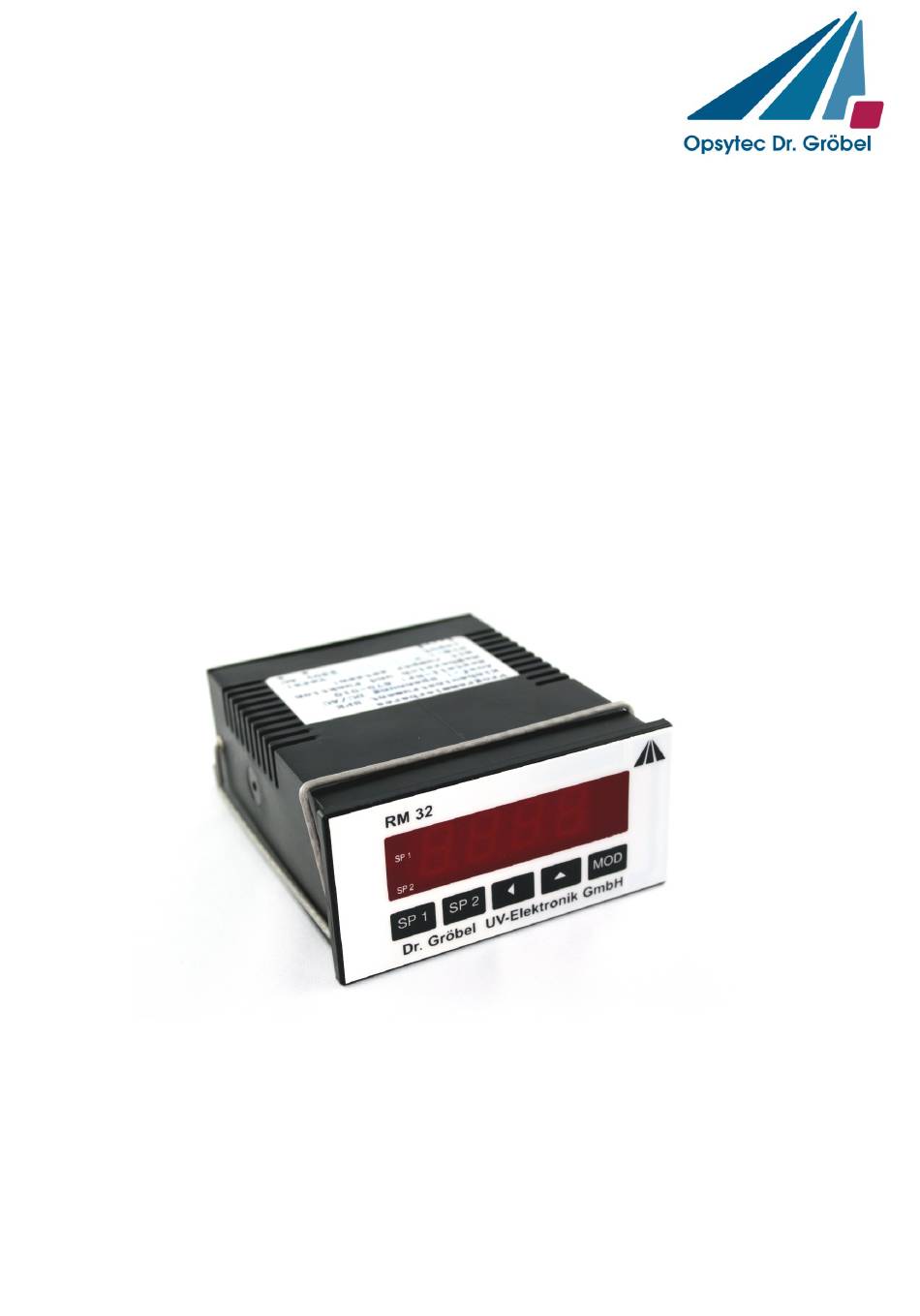

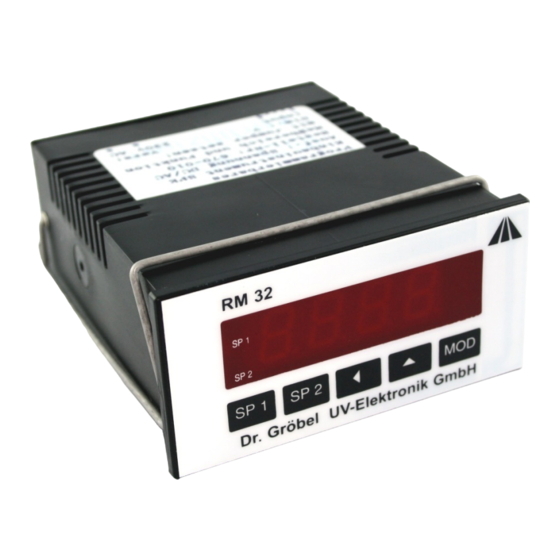

- Seite 1 Opsytec Dr. Gröbel GmbH Am Hardtwald 6-8 D-76275 Ettlingen Tel.: +49(0)7243 / 9 47 83-50 Fax: +49(0)7243/ 9 47 83-65 info@opsytec.de Radiometer RM-32 Bedienungsanleitung Version: 1.3...
-
Seite 2: Inhaltsverzeichnis
1 Inhaltsverzeichnis 1 Inhaltsverzeichnis Inhaltsverzeichnis ........................ 2 Änderungshistorie ........................ 2 Symbolübersicht ........................2 Vorwort ..........................3 Allgemeine Beschreibung ....................4 Einstellungen und Anschlüsse ..................... 5 Programmierung des Einbauinstrumentes ................7 Integrierte Programmroutinen ..................... 8 Kommunikation RS232, RS485 oder USB ............... 11 10 Programmierung RS232, RS485 oder USB .............. -
Seite 3: Vorwort
Gleichzeitig werden Sie von uns regelmäßig über die neuesten UV- Messmöglichkeiten informiert. Sie sehen, bei uns wird der Kundenservice noch groß geschrieben. Gerne stehen wir Ihnen jederzeit für technische Auskünfte zur Verfügung und sind auch beratend für Sie tätig. Opsytec Dr. Gröbel GmbH... -
Seite 4: Allgemeine Beschreibung
5 Allgemeine Beschreibung 5 Allgemeine Beschreibung Das netzbetriebene Anzeigegerät RM-32 ist für die kontinuierliche Überwachung von Lampen vorwiegend UV-Strahlern konstruiert. Neben der Lampenüberwachung können auch Absorptions-, Transmissions- und Reflexionsmessungen durchgeführt werden. Die Anzeige erfolgt digital (3 1/2 Stellen) in W/m2. Zwei Leuchtdioden (SP1, SP2) zei- gen den Zustand in Bezug zu zwei vorwählbaren Schwellen an. -
Seite 5: Einstellungen Und Anschlüsse
6 Einstellungen und Anschlüsse 6 Einstellungen und Anschlüsse 2.1 . Bedienelemente und Anzeige Die Anzeige leuchtet, wenn das RM-32 an Netz-Spannung angeschlossen ist. Abb. 1: Bedienelement RM32 SP1: Bei gedrückter Taste wird der Schaltpunkt SP1 Voralarm angezeigt. SP2: Bei gedrückter Taste wird der Schaltpunkt SP2 Alarm angezeigt. -
Seite 6: Anschlussbelegung Der Klemmen
6 Einstellungen und Anschlüsse 2.2. Anschlussbelegung der Klemmen Abb. 2: Anschlussbelegung der Klemmen Relais SP2: potentialfreier Schaltausgang, Alarm Relais SP1: potentialfreier Schaltausgang, Voralarm PIN 9-11: RS232 Ausgang (optional über externe Platine) Platine mit Buchsen nach unten zeigen anschließen PIN 12: + 24 V, Aderfarbe weiß... -
Seite 7: Programmierung Des Einbauinstrumentes
7 Programmierung des Einbauinstrumentes 7 Programmierung des Einbauinstrumentes Das programmierbare Einbauinstrument RM-32 kann mit seinen integrierten Messrou- tinen zahlreiche Parameter des Messablaufes steuern. Neue Werte werden über die Tastatur eingestellt. So lässt sich am RM-32 die gewünschte Messroutine anwählen: Taste MOD drücken Mit der Pfeiltaste Routine wählen... -
Seite 8: Integrierte Programmroutinen
8 Integrierte Programmroutinen 8 Integrierte Programmroutinen Routine 1-5: nicht besetzt Routine 6: Dezimalpunkt einstellen Die Position des Dezimalpunkts auf der LED Anzeige wird mit 000: kein Dezimalpunkt (maximale Anzeige: 1999) 001: 1.000 002: 19.99 003: 199.9 angewählt. Änderungen der Routine 6 können das Messer- gebnis stark verfälschen. - Seite 9 8 Integrierte Programmroutinen Routine 11: Schaltpunkthysterese SP1 Voralarm Die Hysterese wird in W/m eingestellt. Routine 12: Schaltpunkthysterese SP2 Alarm Die Hysterese wird in W/m eingestellt. Routine 15: Relaisfunktion von SP1 Voralarm einstellen Routine 16: Relaisfunktion von SP2 Alarm einstellen Jedes Relais kann als Öffner oder Schließer beim Erreichen des jeweiligen Schalt- punktes wirken.
- Seite 10 8 Integrierte Programmroutinen Routine 20: Abfragen des minimalen Messwertes Der minmale Wert wird seit dem letzten RESET laufend ermittelt und abgespeichert. Das Zurücksetzen erfolgt bei angezeigtem Min- oder Maxwert durch gleichzeitiges, 3 Sekunden langes Drücken der Tasten SP1 Voralarm und SP2 Alarm. Routine 21: Letzte Stelle auf-/abrunden Der Wert für die letzte Dezimalstelle kann gerundet werden.
-
Seite 11: Kommunikation Rs232, Rs485 Oder Usb
9 Kommunikation RS232, RS485 oder USB 9 Kommunikation RS232, RS485 oder USB Datenübertragung der Messwerte des SPE670 über serielle Schnittstelle. Routine 25: Aktivieren/Deaktivieren der seriellen Schnittstelle Routine 27: Einstellen der Baudrate der seriellen Schnittstelle Routine 34: Sendezyklen für die serielle Schnittstelle Mit dem Jumper JP4 kann das Freigeben/Sperren durch Routine 25 überbrückt wer- den, die Schnittstelle ist dann immer aktiv. - Seite 12 9 Kommunikation RS232, RS485 oder USB Beispiele: Telegram = 21.05.2001 13:15 1,234Bar Zeichen ASCII Dezimal Beispiel-Log mit Software hterm (nicht im Lieferumfang enthalten):...
-
Seite 13: Programmierung Rs232, Rs485 Oder Usb
10 Programmierung RS232, RS485 oder USB 10 Programmierung RS232, RS485 oder USB Das RM-32 enthält eine Real Time Clock für Werteausgabe über die serielle Schnitt- stelle. Die folgenden Routinen werden nur bei der Option RS 232 Ausgang verwen- det. Mit Hilfe der Routinen können verschiedene Parameter angesteuert werden. - Seite 14 10 Programmierung RS232, RS485 oder USB Routine 32: Real-Time-Clock Datum-Monat Dieser Wert ist der Monat des aktuellen Datums. Einstellbereich: 1-12 Bsp.1 = Januar, ... 12 = Dezember Routine 33: Real-Time-Clock Datum-Jahr Dieser Wert ist der niederwertige Teil der Jahreszahl des aktuellen Datums. Der hö- herwertige Teil wird immer auf 20 gehalten.
- Seite 15 10 Programmierung RS232, RS485 oder USB Routine 37: Benutzerdefiniertes Zeichen des Messwertes Das Benutzerdefinierte Zeichen erweitert die Anzeige auf drei Zeichen, wodurch An- gaben wie z.B: „Bar“ möglich werden. Das Zeichen erscheint nicht im Display des SPE670 sondern nur in dessen Ausdruck. Das Zeichen wird als ASCII-Code dezimal eingegeben.
-
Seite 16: Technische Daten
11 Technische Daten 11 Technische Daten Maße DIN 43700: 96 x 48 mm Einbautiefe: ca. 115 mm Gewicht: 410 g Arbeitstemperatur: -10 bis +50° Celsius Lagertemperatur: -10 bis +50° Celsius. Schaltschwelle: programmierbar Schalthysterese: programmierbar Relaisdaten: 2 x 230 VAC / 5 A Netzversorgung: 230 V, 50-60 Hz, 3VA Sensorausgang:...
