Mechanische Installation
7.2

Montage der Planetengetriebe

Bei der Montage des Planetengetriebes am Schrittmotor beachten Sie unbedingt folgende Hinweise:
• Die Planetengetriebe der Serie AG1000-xxxx, werden mit einer separaten Adapterwelle und
integriertem Sonnenrad geliefert.
• Die Adapterwelle muss bis zum Anschlag auf die Motorwelle des Schrittmotors aufgesteckt und mit
einem hitzebeständigen, industriellen Montagekleber (WEICONLOCK AN306-60) verklebt werden.
• Vor dem Verkleben der Adapterwelle, ist die Motorwelle mit einem Lösungsmittel zu reinigen.
• Ein Sicherungssplint (kein Lieferumfang) kann durch die Montageöffnung angebracht werden.
• Schieben Sie das Getriebe auf die Motorwelle. Verschrauben Sie den Getriebeflansch mit dem
Motorflansch. Achten Sie auf ein gleichmäßiges Anziehen der Schrauben um Spannungen im Bauteil
zu vermeiden.
7.2.1

Getriebeanbau

Montagereihenfolge:
• Säubern Sie die Motorwelle und das Sonnenrad mit Isopropanol. Entfernen Sie alle auf der Motorwelle
oder im Sonnenrad befindlichen Schmutzpartikel. Trocknen Sie alle Komponenten sorgfältig ab.
• Benetzen Sie das Sonnenrad und die Motorwelle mit dem Kleber WEICONLOCK AN 306-60. Achten
Sie darauf, dass der Kleber auf der kompletten Motorwelle gleichmäßig verteilt ist.
Beschädigung des Getriebes!
Achten Sie darauf, dass Sie bei der Benetzung der Motorwelle keinen Kleber in das Bauteilinnere laufen
lassen! Es besteht die Gefahr, dass Bauteile verkleben und die Getriebefunktion beeinträchtigen!
Härtezeit des Klebers!
Der WEICONLOCK AN 306-60 ist ein anaerober Kleber. Dieser härtet sofort nach Ausschluss von
Sauerstoff und Kontakt mit Metall. Beachten Sie, dass die Bauteile nach dem Verkleben nicht mehr
verschoben werden können. Der Kleber ist nach 10-15 Minuten komplett ausgehärtet.
• Benetzen Sie nun die Gewindebohrungen des Getriebes mit einem Schrauben-Sicherungskleber.
Achten Sie darauf, dass alle Gewindegänge vollständig benetzt sind.
• Stecken Sie den Motor auf das Getriebe auf und fixieren Sie beide Bauteile.
• Befestigen Sie das Getriebe nun mit den 4 Innensechskant-Schrauben auf dem Motor. Ziehen Sie die
Schrauben über Kreuz an. Beachten Sie das vorgeschriebene Anzugsdrehmoment.

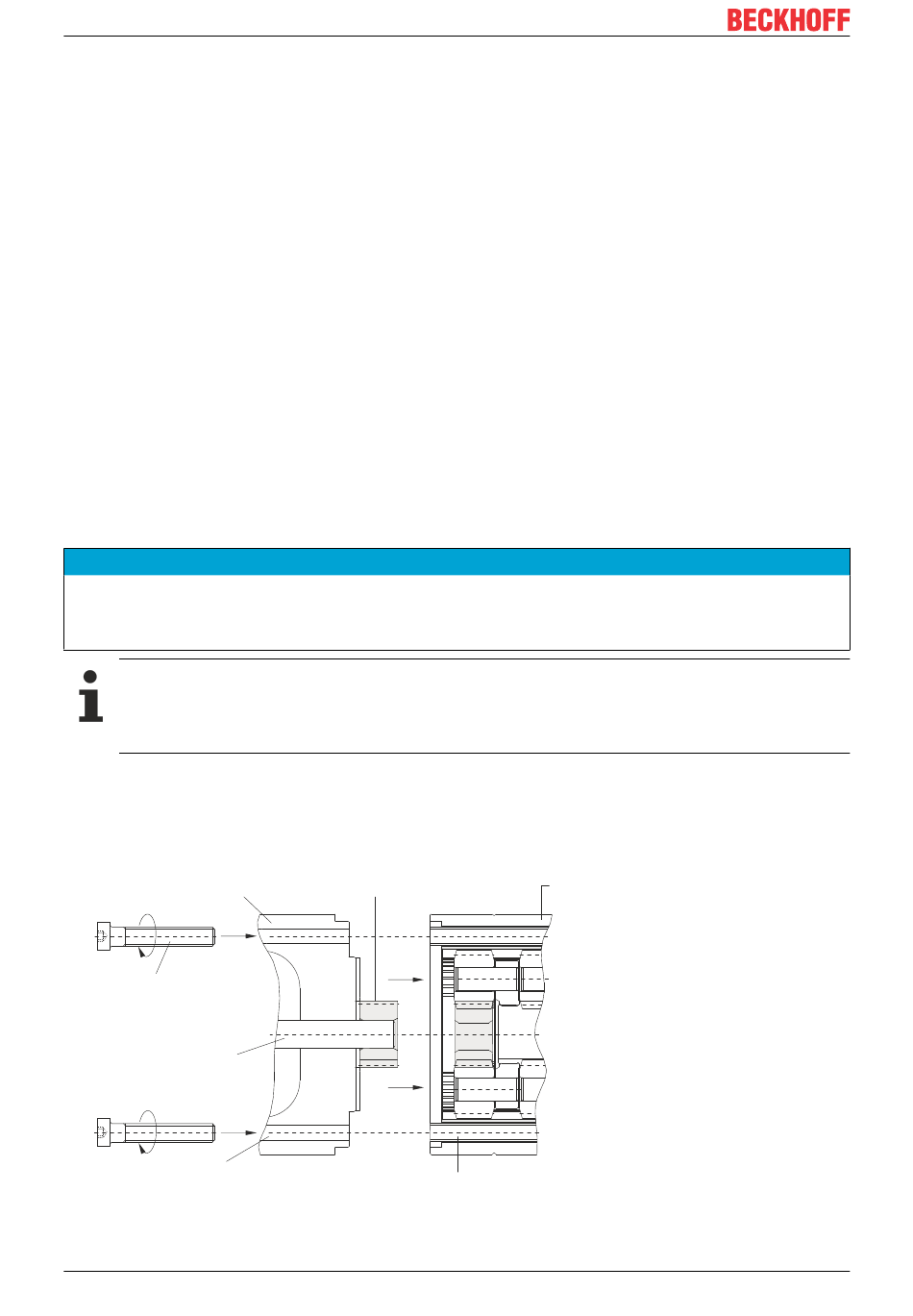

Schrittmotor AS1000
Befestigungsschrauben
Motorwelle
Durchgangsbohrung
18
HINWEIS
Sonnenrad
Durchgangsgewinde
Version: 1.4
Getriebe AG1000
AG1000
