Technische Beschreibung

6 Technische Beschreibung
6.1

Aufbau der Getriebe

Die Getriebe der Baureihe AG1000 - PMxxx sind Planetengetriebe. Sie können in jeder Einbaulage
verwendet werden. Die Getriebe sind lebensdauer geschmiert und besitzen ein ausgewuchtetes Motorritzel.
Weiterhin sind Sie fest mit der Abtriebswelle verbunden. An- und Abtrieb sind koaxial angeordnet. Die
Wellen drehen sich gleichsinnig. Die Planetengetriebe zeichnen sich durch einen hohen Wirkungsgrad aus.
Ebenfalls bieten die Getriebe der Baureihe AG1000 eine hohe Drehmomentübertragung bei geringem
Bauraum.

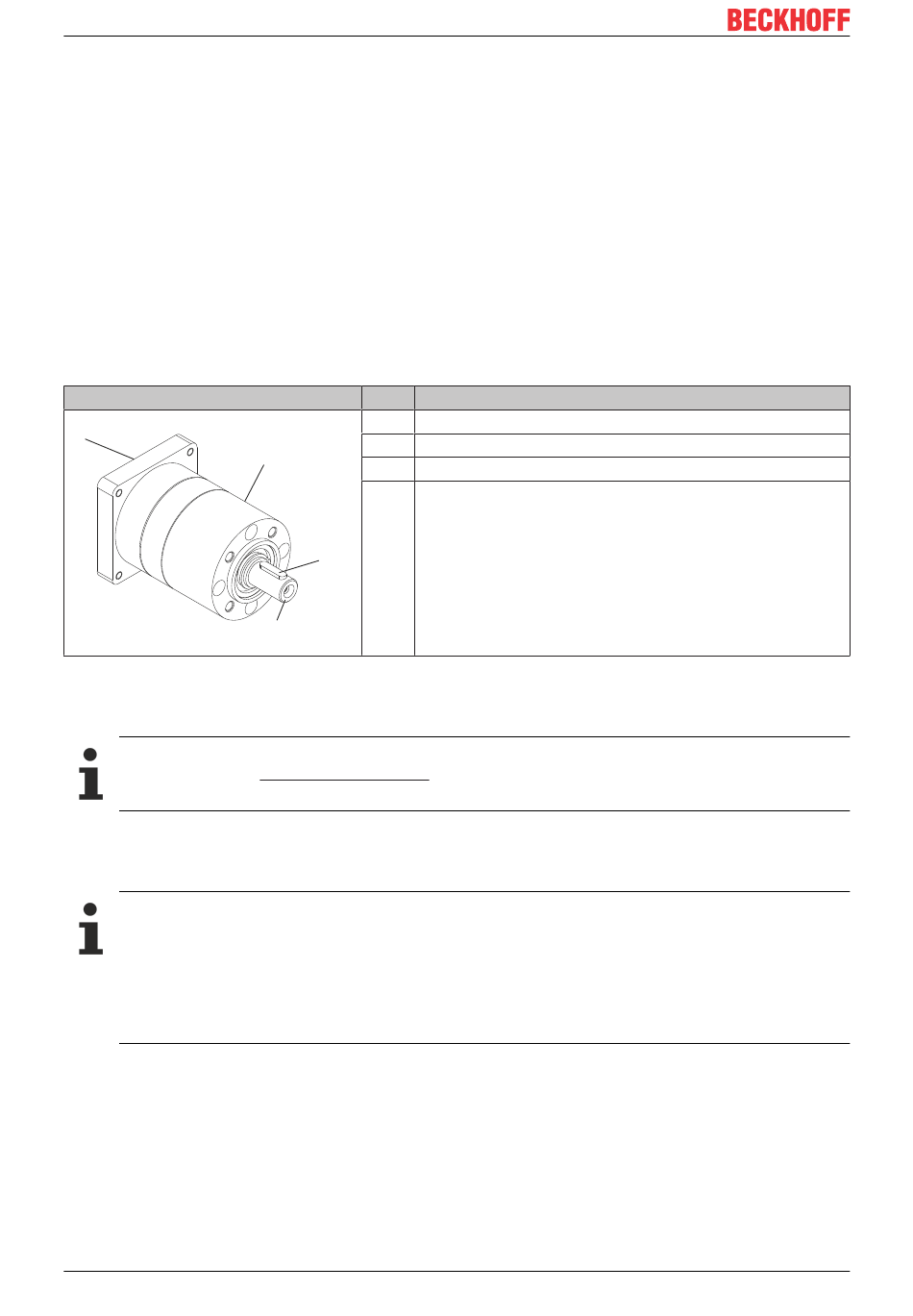

6.2 Übersicht der Getriebekomponenten
C
6.3

Allgemein technische Daten

Die maximal zulässigen Drehzahlen und Drehmomente entnehmen Sie unserem Katalog oder un-
serer Internetseite http://www.beckhoff.de.
6.4

Transport, Montage und Demontage

Hinweise für einen störungsfreien Betrieb und lange Lebensdauer
• Achten Sie auf eine ausreichende Konvektion des Getriebes.
• Achten Sie auf eine ausreichende Wärmeabfuhr, des Getriebes, über den Abtriebsflansch.
• Durch den Motor und andere externe Wärmequellen können sich die Getriebe aufheizen. Infor-
mieren Sie sich über auftretende Motortemperaturen und externe Umgebungseinflüsse.
• Beachten Sie die Schutzart des Getriebes und die sich daraus ergebenen Einschränkungen.
Vorbereiten der Montage
Die An- und Abtriebsseite ist zum Korrosionschutz mit einem Korrosionsschutzmittel behandelt. Stellen Sie
sicher, dass die Montageanleitung dem Getriebe beiliegt und entfernen Sie, nach ausreichender Information
über die Arbeit mit Gefahrstoffen, das Korrosionsschutzmittel.
16
Getriebekomponenten
A Getriebegehäuse
B Abtriebswelle
A
C Adapterplatte
D Passfeder
D
B
