Konstruktion Festziehen - Synthes USS Low Profile Bedienungsanleitung

Benötigte Instrumente
USS Low Profile Haken- und Schraubenhalter (Stick)
USS Handstück
USS Low Profile Hülse
USS Low Profile Steckschlüssel für Zwölfkantmutter, 11 mm, gerade
USS Steckschlüssel, 11.0 mm, mit L-Griff
USS Steckschlüssel, 6.0 mm
USS Low Profile Mutter
USS Low Profile Hülse, gezähnt
Optionale Instrumente
USS Low Profile Gegenhalteinstrument mit L-Griff
1

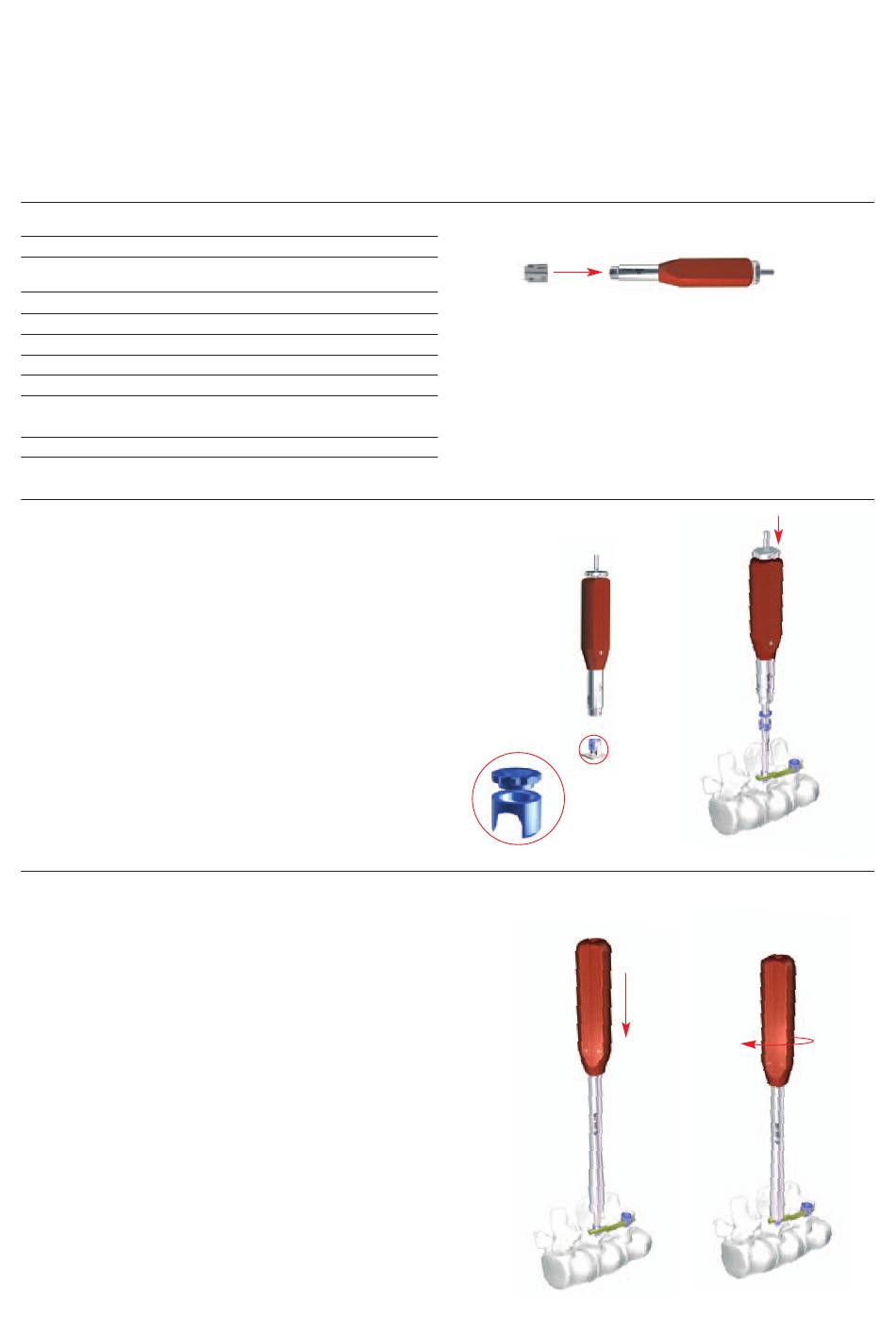

Aufnehmen und Platzieren der Hülse mit dem Handstück
Die Hülse und Mutter werden mit dem Handstück vom Einsatz
aufgenommen. Sicherstellen, dass die Oberseite der Mutter
richtig ausgerichtet ist; d. h. der Absatz der Mutter zeigt nach
unten und passt genau in die Hülse (1). Beide durch Drücken
des Entriegelungsknopfs(2) über den Stick platzieren.
Hinweis: Darauf achten, nur USS Low Profile Hülsen und
Muttern zu verwenden. Keine Hülsen und Muttern von ande-
ren USS Systemen benutzen.
2
Die Mutter leicht anziehen
Den Steckschlüssel mit geradem Griff verwenden, um die
Mutter leicht anzuziehen. Die Verbindung zwischen Schraube
und Stab ist nun locker fixiert und erlaubt weitere Manipula-
tionen der Konstruktion.
16
USS Low Profile

Konstruktion festziehen

388.616
388.640
388.641
388.663
388.130
388.140
499.887
499.888
388.643
