Virtual Local Area Network - VLAN
8.3
Current VLANs
Die Web-Seite „Current VLANs" bietet eine Übersicht über die aktuell eingerichteten
VLANs. Zusätzlich ist der Tabelle das VLAN zu entnehmen, in dem das Management des
Switches selber arbeitet. In dieser Darstellung werden alle statischen VLANs aufgelistet.
Dabei wird zwischen Gruppenmitglied ohne Tag (U), sowie kein Gruppenmitglied (-) unter-
schieden (siehe möglich Stati auf Seite 108).

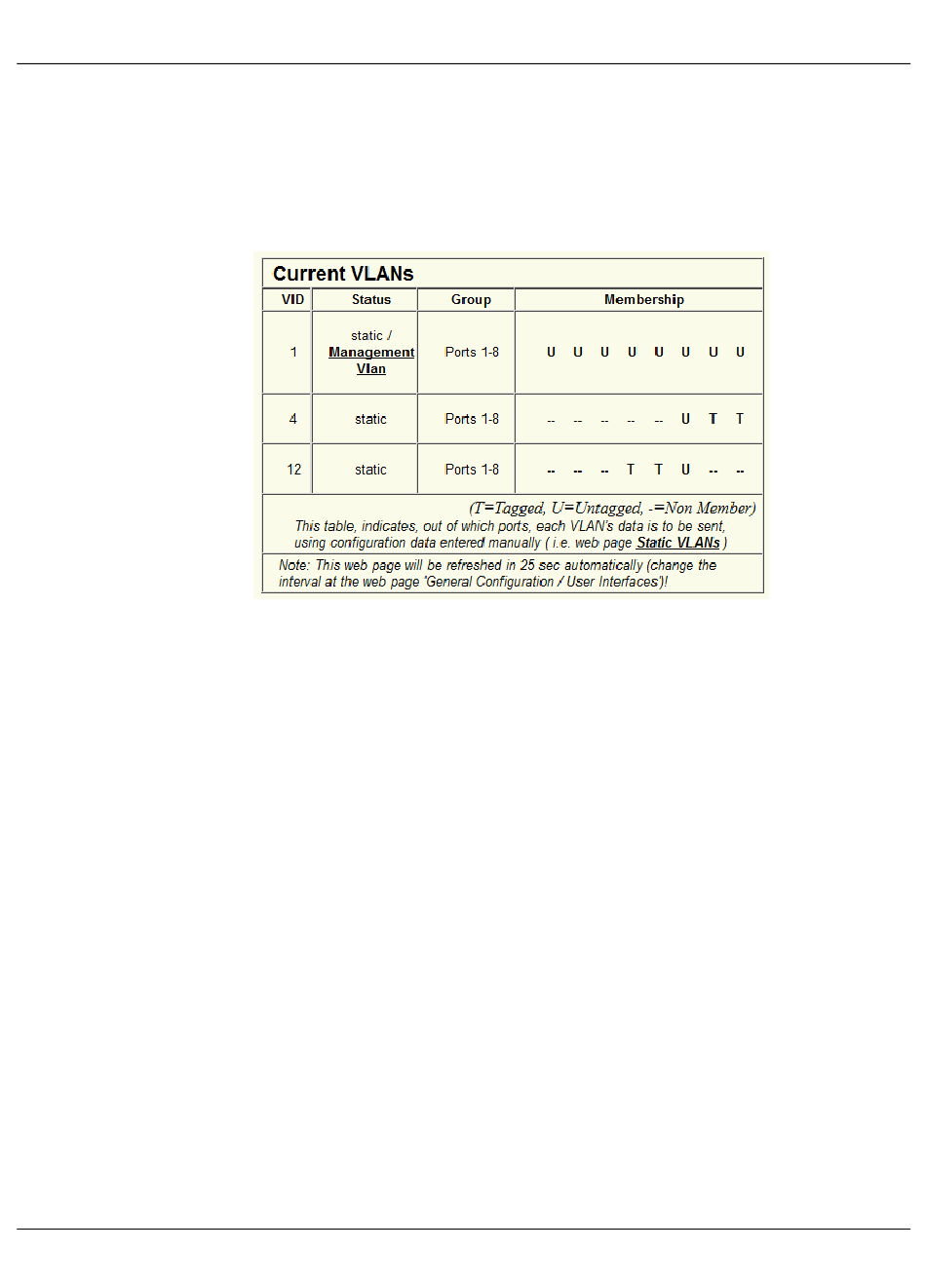

Bild 8-2
Web-Seite „Current VLANs"
Beim Erreichen der maximalen Anzahl an eingerichteten VLANs, wird unterhalb der Le-
gende zu den Mitgliedsstatus der Text „The switch supports only 32 VLANs! Further VLANs
will be refused!" eingeblendet.
107
7471_de_08
PHOENIX CONTACT
