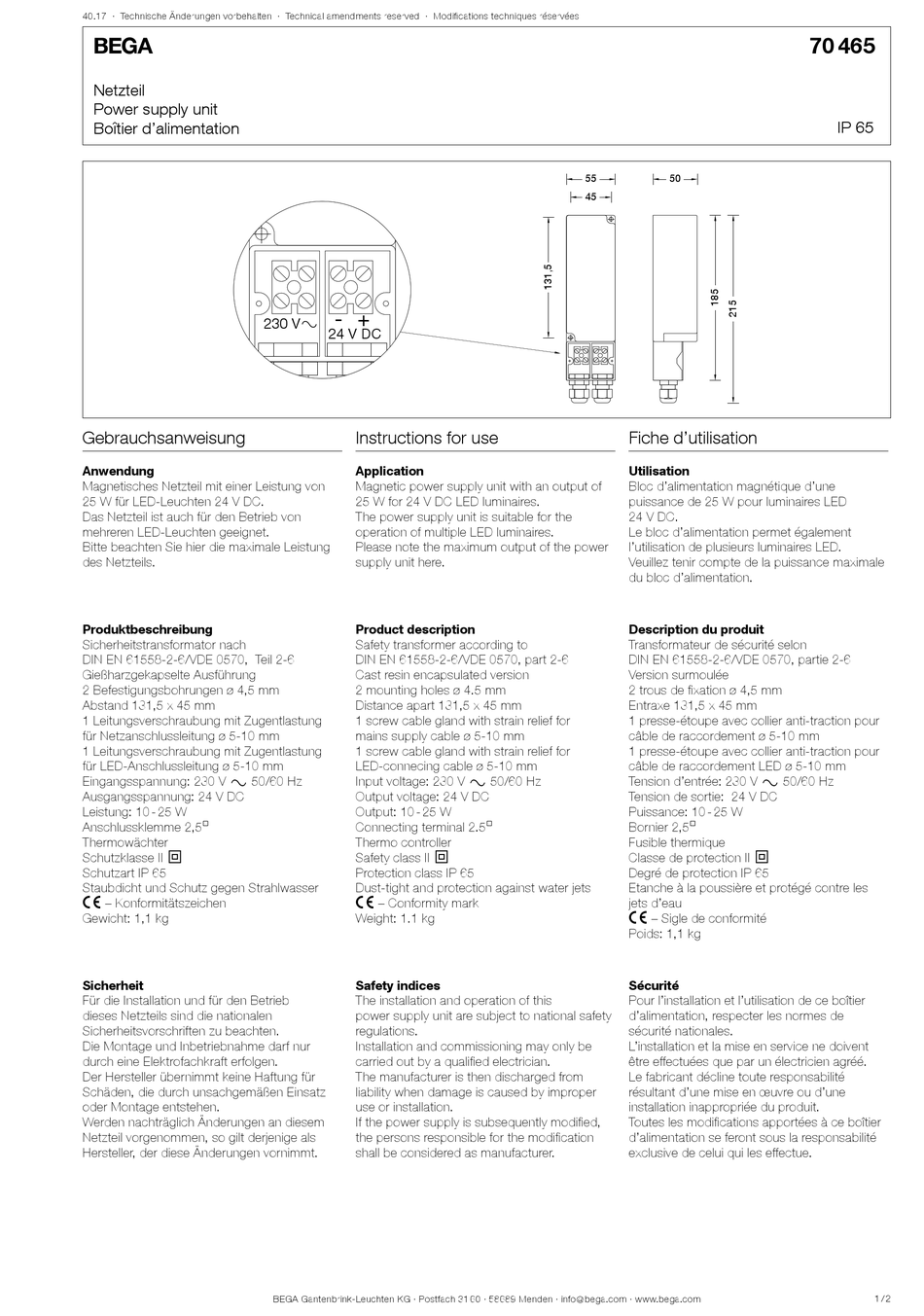

BEGA 70 465 Gebrauchsanweisung

40.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Netzteil
Power supply unit
Boîtier d'alimentation
Gebrauchsanweisung
Anwendung
Magnetisches Netzteil mit einer Leistung von
25 W für LED-Leuchten 24 V DC.
Das Netzteil ist auch für den Betrieb von
mehreren LED-Leuchten geeignet.
Bitte beachten Sie hier die maximale Leistung
des Netzteils.
Produktbeschreibung
Sicherheitstransformator nach
DIN EN 61558-2-6/VDE 0570, Teil 2-6
Gießharzgekapselte Ausführung
2 Befestigungsbohrungen ø 4,5 mm
Abstand 131,5 x 45 mm
1 Leitungsverschraubung mit Zugentlastung
für Netzanschlussleitung ø 5-10 mm
1 Leitungsverschraubung mit Zugentlastung
für LED-Anschlussleitung ø 5-10 mm
Eingangsspannung: 230 V y 50/60 Hz
Ausgangsspannung: 24 V DC
Leistung: 10 - 25 W
Anschlussklemme 2,5@
Thermowächter
Schutzklasse II 2
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Gewicht: 1,1 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Netzteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an diesem
Netzteil vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
- +
230 V 
24 V DC
Instructions for use
Application
Magnetic power supply unit with an output of
25 W for 24 V DC LED luminaires.
The power supply unit is suitable for the
operation of multiple LED luminaires.
Please note the maximum output of the power
supply unit here.
Product description
Safety transformer according to
DIN EN 61558-2-6/VDE 0570, part 2-6
Cast resin encapsulated version
2 mounting holes ø 4.5 mm
Distance apart 131,5 x 45 mm
1 screw cable gland with strain relief for
mains supply cable ø 5-10 mm
1 screw cable gland with strain relief for
LED-connecing cable ø 5-10 mm
Input voltage: 230 V y 50/60 Hz
Output voltage: 24 V DC
Output: 10 - 25 W
Connecting terminal 2.5@
Thermo controller
Safety class II 2
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
Weight: 1.1 kg
Safety indices
The installation and operation of this
power supply unit are subject to national safety
regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If the power supply is subsequently modified,
the persons responsible for the modification
shall be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
55 50
45
Fiche d'utilisation
Utilisation
Bloc d'alimentation magnétique d'une
puissance de 25 W pour luminaires LED
24 V DC.
Le bloc d'alimentation permet également
l'utilisation de plusieurs luminaires LED.
Veuillez tenir compte de la puissance maximale
du bloc d'alimentation.
Description du produit
Transformateur de sécurité selon
DIN EN 61558-2-6/VDE 0570, partie 2-6
Version surmoulée
2 trous de fixation ø 4,5 mm
Entraxe 131,5 x 45 mm
1 presse-étoupe avec collier anti-traction pour
câble de raccordement ø 5-10 mm
1 presse-étoupe avec collier anti-traction pour
câble de raccordement LED ø 5-10 mm
Tension d'entrée: 230 V y 50/60 Hz
Tension de sortie: 24 V DC
Puissance: 10 - 25 W
Bornier 2,5@
Fusible thermique
Classe de protection II 2
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Poids: 1,1 kg
Sécurité
Pour l'installation et l'utilisation de ce boîtier
d'alimentation, respecter les normes de
sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées à ce boîtier
d'alimentation se feront sous la responsabilité
exclusive de celui qui les effectue.
70 465
IP 65
1 / 2
