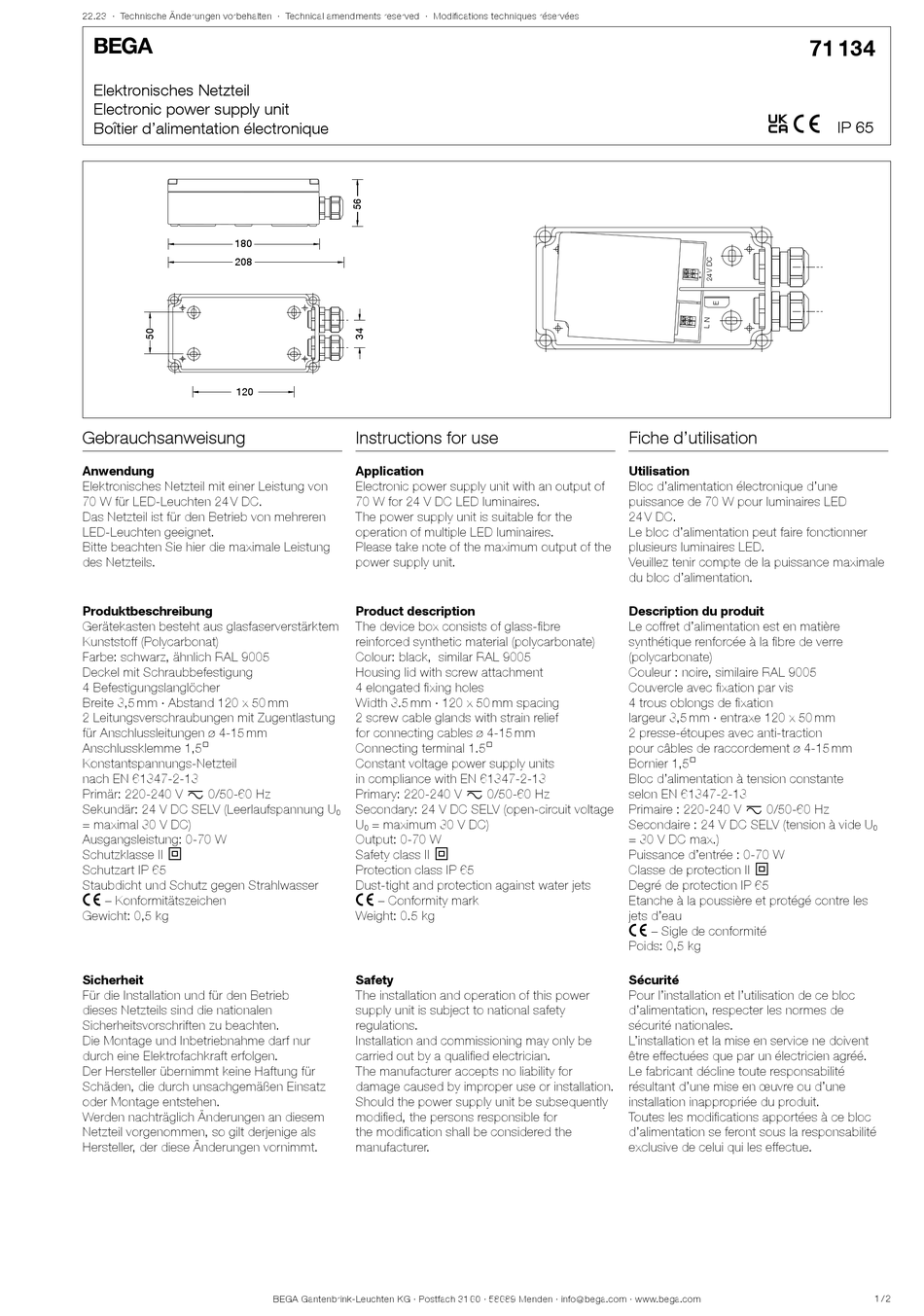

BEGA 71 134 Gebrauchsanweisung

22.23 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Elektronisches Netzteil
Electronic power supply unit
Boîtier d'alimentation électronique
180
208
120
Gebrauchsanweisung
Anwendung
Elektronisches Netzteil mit einer Leistung von
70 W für LED-Leuchten 24 V DC.
Das Netzteil ist für den Betrieb von mehreren
LED-Leuchten geeignet.
Bitte beachten Sie hier die maximale Leistung
des Netzteils.
Produktbeschreibung
Gerätekasten besteht aus glasfaserverstärktem
Kunststoff (Polycarbonat)
Farbe: schwarz, ähnlich RAL 9005
Deckel mit Schraubbefestigung
4 Befestigungslanglöcher
Breite 3,5 mm · Abstand 120 x 50 mm
2 Leitungsverschraubungen mit Zugentlastung
für Anschlussleitungen ø 4-15 mm
Anschlussklemme 1,5@
Konstantspannungs-Netzteil
nach EN 61347-2-13
Primär: 220-240 V x 0/50-60 Hz
Sekundär: 24 V DC SELV (Leerlaufspannung U
= maximal 30 V DC)
Ausgangsleistung: 0-70 W
Schutzklasse II 2
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Gewicht: 0,5 kg
Sicherheit
Für die Installation und für den Betrieb
dieses Netzteils sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an diesem
Netzteil vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
Electronic power supply unit with an output of
70 W for 24 V DC LED luminaires.
The power supply unit is suitable for the
operation of multiple LED luminaires.
Please take note of the maximum output of the
power supply unit.
Product description
The device box consists of glass-fibre
reinforced synthetic material (polycarbonate)
Colour: black, similar RAL 9005
Housing lid with screw attachment
4 elongated fixing holes
Width 3.5 mm · 120 x 50 mm spacing
2 screw cable glands with strain relief
for connecting cables ø 4-15 mm
Connecting terminal 1.5@
Constant voltage power supply units
in compliance with EN 61347-2-13
Primary: 220-240 V x 0/50-60 Hz
Secondary: 24 V DC SELV (open-circuit voltage
0
U = maximum 30 V DC)
0
Output: 0-70 W
Safety class II 2
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
Weight: 0.5 kg
Safety
The installation and operation of this power
supply unit is subject to national safety
regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
Should the power supply unit be subsequently
modified, the persons responsible for
the modification shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
é c
Fiche d'utilisation
Utilisation
Bloc d'alimentation électronique d'une
puissance de 70 W pour luminaires LED
24 V DC.
Le bloc d'alimentation peut faire fonctionner
plusieurs luminaires LED.
Veuillez tenir compte de la puissance maximale
du bloc d'alimentation.
Description du produit
Le coffret d'alimentation est en matière
synthétique renforcée à la fibre de verre
(polycarbonate)
Couleur : noire, similaire RAL 9005
Couvercle avec fixation par vis
4 trous oblongs de fixation
largeur 3,5 mm · entraxe 120 x 50 mm
2 presse-étoupes avec anti-traction
pour câbles de raccordement ø 4-15 mm
Bornier 1,5@
Bloc d'alimentation à tension constante
selon EN 61347-2-13
Primaire : 220-240 V x 0/50-60 Hz
Secondaire : 24 V DC SELV (tension à vide U
= 30 V DC max.)
Puissance d'entrée : 0-70 W
Classe de protection II 2
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Poids: 0,5 kg
Sécurité
Pour l'installation et l'utilisation de ce bloc
d'alimentation, respecter les normes de
sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées à ce bloc
d'alimentation se feront sous la responsabilité
exclusive de celui qui les effectue.
71 134
IP 65
0
1 / 2
