6
MICROPHONO PP400

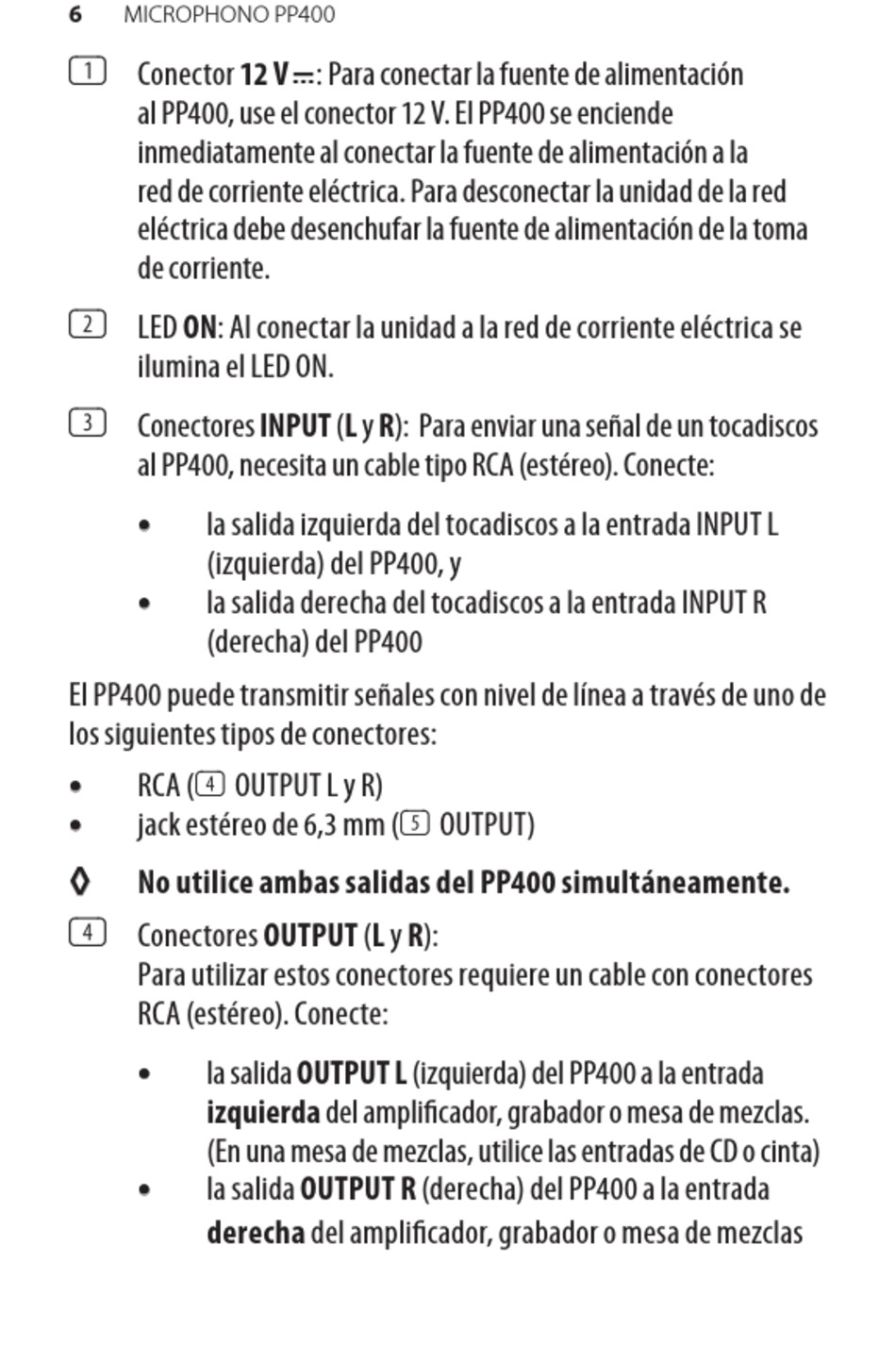

Conector 12 V : Para conectar la fuente de alimentación
(1)
al PP400, use el conector 12 V. El PP400 se enciende
inmediatamente al conectar la fuente de alimentación a la
red de corriente eléctrica. Para desconectar la unidad de la red
eléctrica debe desenchufar la fuente de alimentación de la toma
de corriente.
LED ON: Al conectar la unidad a la red de corriente eléctrica se
(2)
ilumina el LED ON.
Conectores INPUT (L y R): Para enviar una señal de un tocadiscos
(3)
al PP400, necesita un cable tipo RCA (estéreo). Conecte:
• •
la salida izquierda del tocadiscos a la entrada INPUT L
(izquierda) del PP400, y
• •
la salida derecha del tocadiscos a la entrada INPUT R
(derecha) del PP400
El PP400 puede transmitir señales con nivel de línea a través de uno de
los siguientes tipos de conectores:
• •
RCA ((4) OUTPUT L y R)
• •
jack estéreo de 6,3 mm ((5) OUTPUT)
◊ ◊
No utilice ambas salidas del PP400 simultáneamente.
Conectores OUTPUT (L y R):
(4)
Para utilizar estos conectores requiere un cable con conectores
RCA (estéreo). Conecte:
• •
la salida OUTPUT L (izquierda) del PP400 a la entrada
izquierda del amplificador, grabador o mesa de mezclas.
(En una mesa de mezclas, utilice las entradas de CD o cinta)
• •
la salida OUTPUT R (derecha) del PP400 a la entrada
derecha del amplificador, grabador o mesa de mezclas
