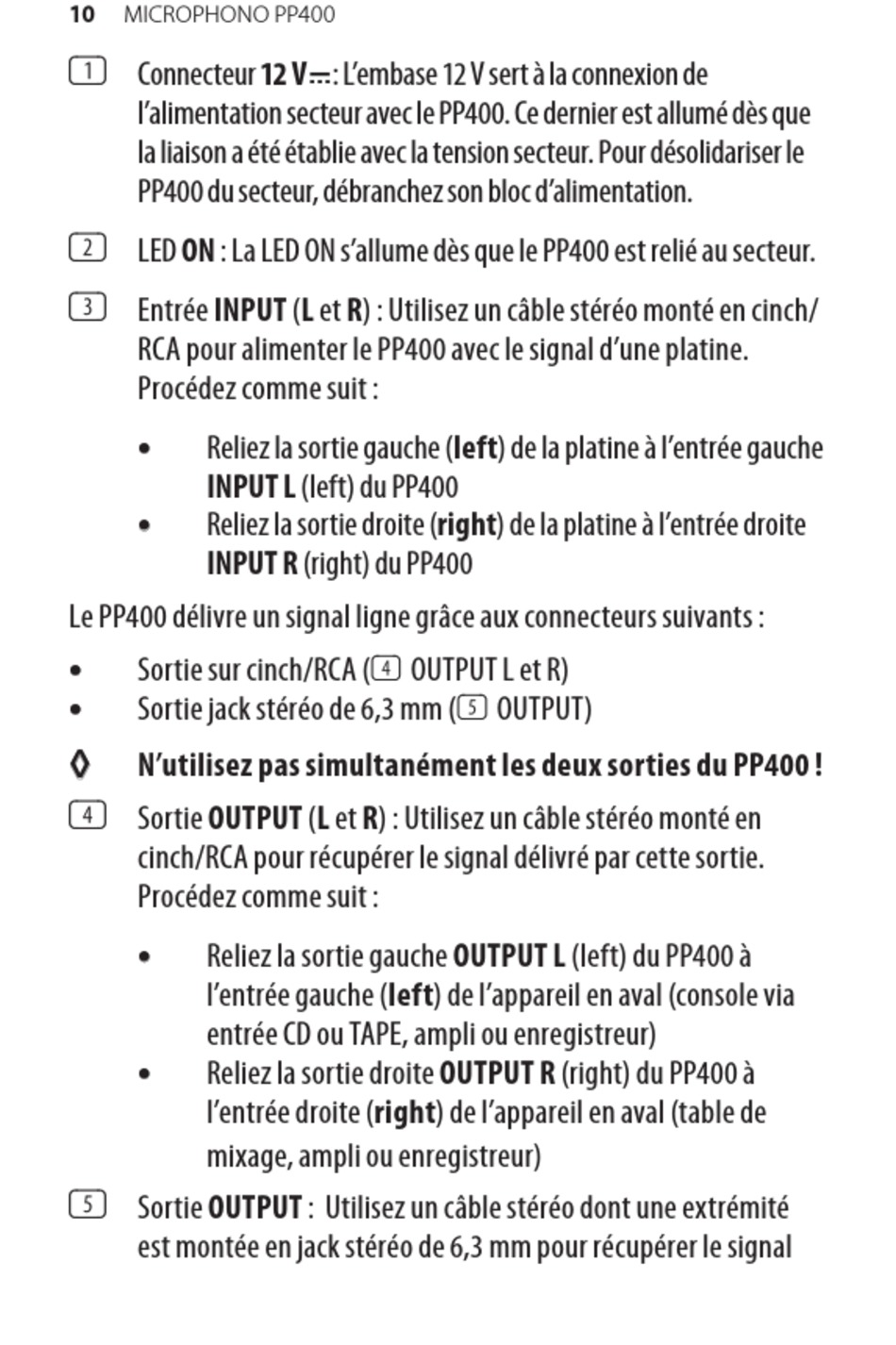

Behringer MICROPHONO PP400 Bedienungsanleitung Seite 10

10
MICROPHONO PP400
Connecteur 12 V : L'embase 12 V sert à la connexion de
(1)
l'alimentation secteur avec le PP400. Ce dernier est allumé dès que
la liaison a été établie avec la tension secteur. Pour désolidariser le
PP400 du secteur, débranchez son bloc d'alimentation.
LED ON : La LED ON s'allume dès que le PP400 est relié au secteur.
(2)
Entrée INPUT (L et R) : Utilisez un câble stéréo monté en cinch/
(3)
RCA pour alimenter le PP400 avec le signal d'une platine.
Procédez comme suit :
• •
Reliez la sortie gauche (left) de la platine à l'entrée gauche
INPUT L (left) du PP400
• •
Reliez la sortie droite (right) de la platine à l'entrée droite
INPUT R (right) du PP400
Le PP400 délivre un signal ligne grâce aux connecteurs suivants :
• •
Sortie sur cinch/RCA ((4) OUTPUT L et R)
• •
Sortie jack stéréo de 6,3 mm ((5) OUTPUT)
◊ ◊
N'utilisez pas simultanément les deux sorties du PP400 !
Sortie OUTPUT (L et R) : Utilisez un câble stéréo monté en
(4)
cinch/RCA pour récupérer le signal délivré par cette sortie.
Procédez comme suit :
• •
Reliez la sortie gauche OUTPUT L (left) du PP400 à
l'entrée gauche (left) de l'appareil en aval (console via
entrée CD ou TAPE, ampli ou enregistreur)
• •
Reliez la sortie droite OUTPUT R (right) du PP400 à
l'entrée droite (right) de l'appareil en aval (table de
mixage, ampli ou enregistreur)
Sortie OUTPUT : Utilisez un câble stéréo dont une extrémité
(5)
est montée en jack stéréo de 6,3 mm pour récupérer le signal
