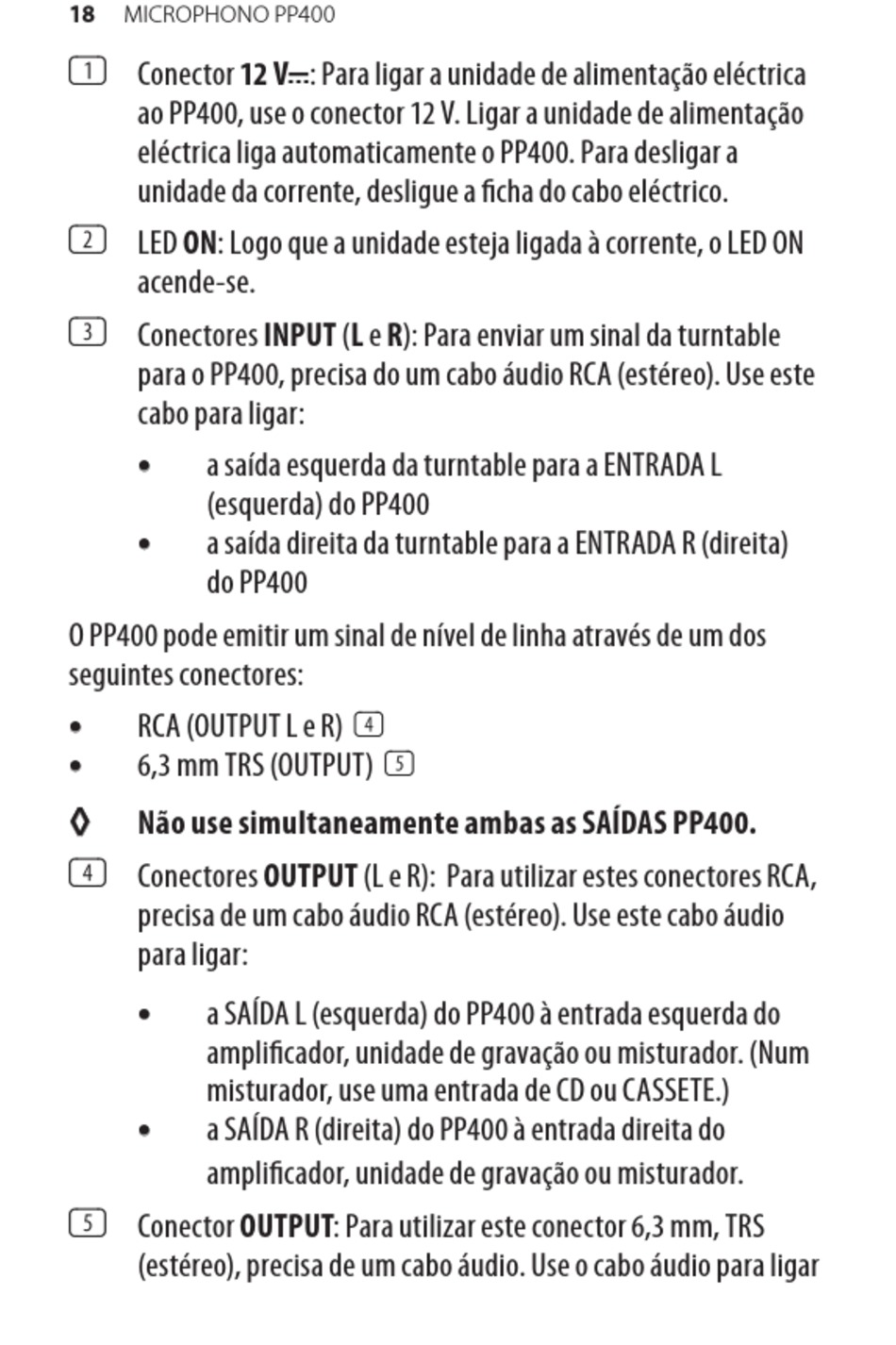

Behringer MICROPHONO PP400 Bedienungsanleitung Seite 18

18
MICROPHONO PP400
Conector 12 V : Para ligar a unidade de alimentação eléctrica
(1)
ao PP400, use o conector 12 V. Ligar a unidade de alimentação
eléctrica liga automaticamente o PP400. Para desligar a
unidade da corrente, desligue a ficha do cabo eléctrico.
LED ON: Logo que a unidade esteja ligada à corrente, o LED ON
(2)
acende-se.
Conectores INPUT (L e R): Para enviar um sinal da turntable
(3)
para o PP400, precisa do um cabo áudio RCA (estéreo). Use este
cabo para ligar:
• •
a saída esquerda da turntable para a ENTRADA L
(esquerda) do PP400
• •
a saída direita da turntable para a ENTRADA R (direita)
do PP400
O PP400 pode emitir um sinal de nível de linha através de um dos
seguintes conectores:
• •
RCA (OUTPUT L e R) (4)
• •
6,3 mm TRS (OUTPUT) (5)
◊ ◊
Não use simultaneamente ambas as SAÍDAS PP400.
Conectores OUTPUT (L e R): Para utilizar estes conectores RCA,
(4)
precisa de um cabo áudio RCA (estéreo). Use este cabo áudio
para ligar:
• •
a SAÍDA L (esquerda) do PP400 à entrada esquerda do
amplificador, unidade de gravação ou misturador. (Num
misturador, use uma entrada de CD ou CASSETE.)
• •
a SAÍDA R (direita) do PP400 à entrada direita do
amplificador, unidade de gravação ou misturador.
Conector OUTPUT: Para utilizar este conector 6,3 mm, TRS
(5)
(estéreo), precisa de um cabo áudio. Use o cabo áudio para ligar
