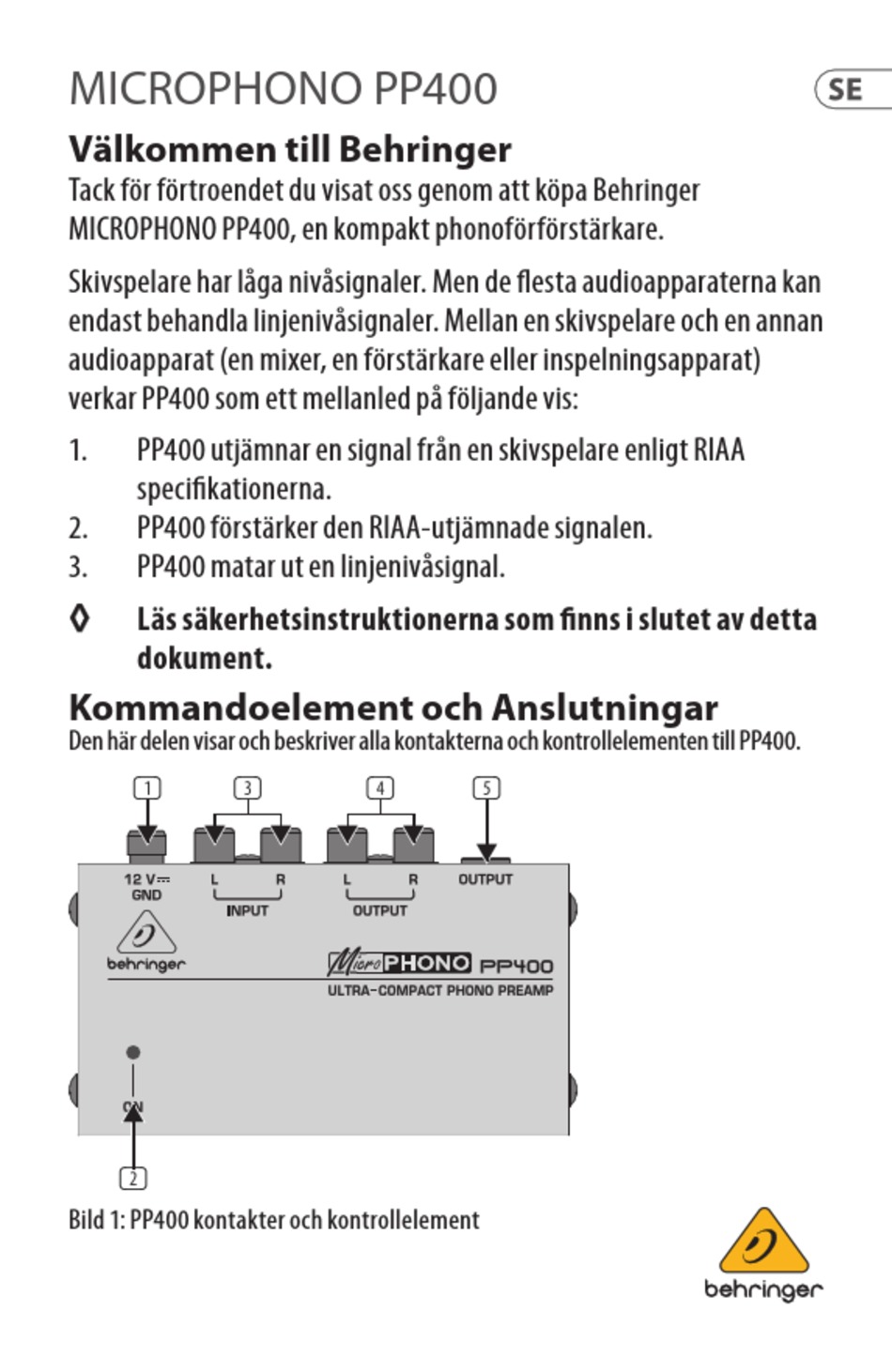

Behringer MICROPHONO PP400 Bedienungsanleitung Seite 29

MICROPHONO PP400
Välkommen till Behringer
Tack för förtroendet du visat oss genom att köpa Behringer
MICROPHONO PP400, en kompakt phonoförförstärkare.
Skivspelare har låga nivåsignaler. Men de flesta audioapparaterna kan
endast behandla linjenivåsignaler. Mellan en skivspelare och en annan
audioapparat (en mixer, en förstärkare eller inspelningsapparat)
verkar PP400 som ett mellanled på följande vis:
1. PP400 utjämnar en signal från en skivspelare enligt RIAA
specifikationerna.
2. PP400 förstärker den RIAA-utjämnade signalen.
3. PP400 matar ut en linjenivåsignal.
◊ ◊
Läs säkerhetsinstruktionerna som finns i slutet av detta
dokument.
Kommandoelement och Anslutningar
Den här delen visar och beskriver alla kontakterna och kontrollelementen till PP400.
(1) (3)
(2)
Bild 1: PP400 kontakter och kontrollelement
(4) (5)
