MICROPHONO PP400

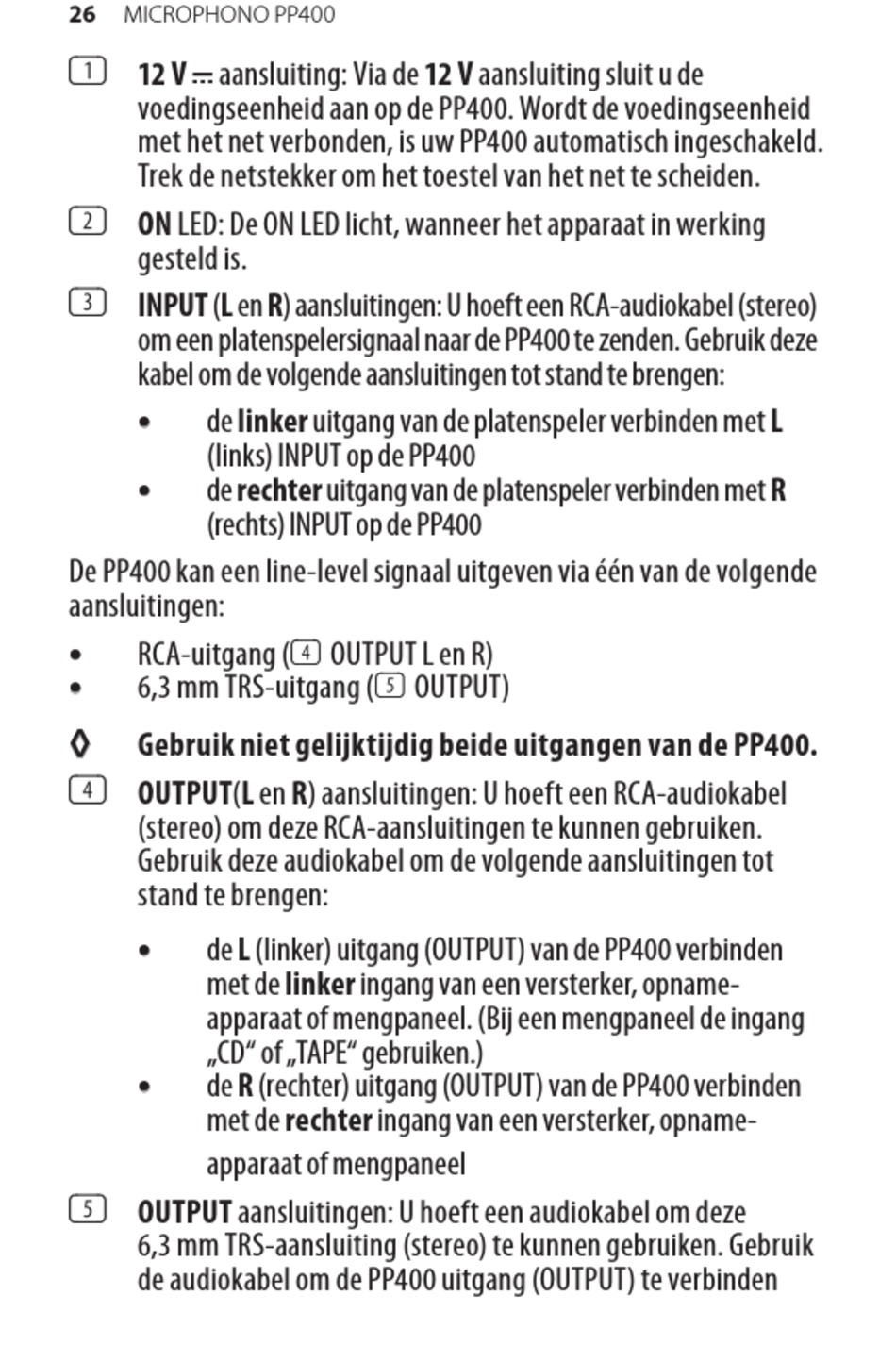

12 V aansluiting: Via de 12 V aansluiting sluit u de
(1)
voedingseenheid aan op de PP400. Wordt de voedingseenheid
met het net verbonden, is uw PP400 automatisch ingeschakeld.
Trek de netstekker om het toestel van het net te scheiden.
ON LED: De ON LED licht, wanneer het apparaat in werking
(2)
gesteld is.
INPUT (L en R) aansluitingen: U hoeft een RCA-audiokabel (stereo)
(3)
om een platenspelersignaal naar de PP400 te zenden. Gebruik deze
kabel om de volgende aansluitingen tot stand te brengen:
• •
de linker uitgang van de platenspeler verbinden met L
(links) INPUT op de PP400
• •
de rechter uitgang van de platenspeler verbinden met R
(rechts) INPUT op de PP400
De PP400 kan een line-level signaal uitgeven via één van de volgende
aansluitingen:
• •
RCA-uitgang ((4) OUTPUT L en R)
• •
6,3 mm TRS-uitgang ((5) OUTPUT)
◊ ◊
Gebruik niet gelijktijdig beide uitgangen van de PP400.
OUTPUT(L en R) aansluitingen: U hoeft een RCA-audiokabel
(4)
(stereo) om deze RCA-aansluitingen te kunnen gebruiken.
Gebruik deze audiokabel om de volgende aansluitingen tot
stand te brengen:
• •
de L (linker) uitgang (OUTPUT) van de PP400 verbinden
met de linker ingang van een versterker, opname-
apparaat of mengpaneel. (Bij een mengpaneel de ingang
„CD" of „TAPE" gebruiken.)
• •
de R (rechter) uitgang (OUTPUT) van de PP400 verbinden
met de rechter ingang van een versterker, opname-
apparaat of mengpaneel
OUTPUT aansluitingen: U hoeft een audiokabel om deze
(5)
6,3 mm TRS-aansluiting (stereo) te kunnen gebruiken. Gebruik
de audiokabel om de PP400 uitgang (OUTPUT) te verbinden
