- Seite 1 USER MANUAL / BETRIEBSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
User Manual HeliX 150 Contents Important note additional safety precautions and warnings Warning and the guide of using battery Helicopter parameters packaging list Introduction of transmitter function PARTS Batteries charging method first flight Preparation caution Installation method of remote controller battery... -
Seite 3: Important Note
User Manual HeliX 150 Important Note Please read the manual to learn the function of the this product before operation. Damage to the product and potential personal injury may occur if you make an operational error. This is a RC helicopter, not a toy. You should not only have a prudent operation, but also to have an operational basis. -
Seite 4: Warning And The Guide Of Using Battery
User Manual HeliX 150 Warning And The Guide Of Using Battery Note: Using the original factory USB charger can ensure charging safety. Suggest you use the original factory USB charger part, other chargers may cause battery damage and property damage. -
Seite 5: Helicopter Parameters
User Manual HeliX 150 Helicopter Parameters Length 268 mm 80 mm Height Weight Propeller length 249 mm Tail Rotor blade Diameter 37 mm Battery Specification 300 mAh About 15 min Flight time 8520 Main Motor 0615 Tail Motor About 75 min... -
Seite 6: Introduction Of Transmitter Function
User Manual HeliX 150 Introduction of transmitter function Power Indicator Press this button, meanwhile (Long press 3 seconds for turn on the TX power, to change emergency stop) One key take off Mode 1 / Mode 2 One key landing... -
Seite 7: Batteries Charging Method
User Manual HeliX 150 Battery Charging Method Charging method 1:Charging battery by the USB port on a computer. Description: The Red Light is always on 1. Connect the USB charger with USB port. when the battery is charged. 2. Connect the battery with USB charger: red light means it is charging, red light out means charging complete. -
Seite 8: Installation Method Of Remote Controller Battery
User Manual HeliX 150 Installation method of remote controller battery Transmitter Push Slide the battery lid to open by following the arrow. battery lid Please use 4 AA sized batteries, installed based on polarity indicated case. Do not mix batteries of different chemistry/spec. -
Seite 9: Flight Operation Steps
User Manual HeliX 150 Elevator Elevator up Forward Elevator down Backward Aileron Aileron left Left Aileron right Right Flight Operation Steps 1.Turn on the transmitter and let helicopter stay near to transmitter. 2.Connect the battery with helicopter. 3.The lights of the helicopter and the remote control flash at the same time. Then push the throttle stick from top to bottom quickly. -
Seite 10: Other Operations
User Manual HeliX 150 Other Operations Corresponding to Step 2 Note: Beginner should pay attention to the direction of flight. Keep the head forward to avoid causing injury . Forward flight Keep a safe distance of more than 2 meters Flight Yaw correction mehtod Press the triming button when helicopter has yaw problems. - Seite 11 User Manual HeliX 150 Trimming Notes Warning Maintain a flying altitude above one meter Introduction of the corresponding socket of receiver Power Plug Aileron channel Plug The main motor plug Elevator channel Plug Tail motor connector Gyro calibration method 1. When flying yaw, first land and calibrate the gyroscope.
-
Seite 12: Parts Replacement Instrucitons
User Manual HeliX 150 Parts replacement instructions Remove the propeller with a hex wrench, Be careful tnot to be too tight when installing the new propeller When replacing the tail rod, pull the plug backwards forcefully, pay attention to the direction when installing, and align the power cord with the hole. -
Seite 13: Abnormal Problem Solving Method
User Manual HeliX 150 Abnormal Problem Solving Method Problem Possible Cause Solution Connect the battery with The helicopter without Bind the transmitter helicopter, then the signal bind with the transmitter. again light keeps flashing and without response when operate. The helicopter without any... - Seite 14 Betriebsanleitung HeliX 150 Inhalt Wichtiger Hinweis Zusätzliche Sicherheitsvorkehrungen und Warnhinweise Warnung und Anleitung zur Verwendung der Batterie Hubschrauber-Parameter Lieferumfang Einführung der Senderfunktion Teile Akku-Ladeverfahren Erstflug - Vorbereitung - Vorsicht Installationsmethode der Fernbedienungsbatterie Richtung der Bedienung Schritte im Flugbetrieb Stabilisierungsmodus 22-23...
-
Seite 15: Wichtiger Hinweis
Betriebsanleitung HeliX 150 Wichtiger Hinweis Bitte lesen Sie die Bedienungsanleitung, um sich mit der Funktion dieses Produkts vertraut zu machen, bevor Sie es in Betrieb nehmen. Schäden am Produkt und mögliche Personenschäden können auftreten, wenn Sie einen Bedienungsfehler begehen. Dies ist ein RC-Hubschrauber, kein Spielzeug. Bedienen sie das Produkt umsichtig. -
Seite 16: Warnung Und Anleitung Zur Verwendung Der Batterie
Betriebsanleitung HeliX 150 Warnung und Anleitung zur Verwendung der Batterie Verwenden Sie immer Laden Sie die Akkus Lassen Sie ladende Laden Sie niemals Verändern Sie niemals Berühren oder ein mit den Batterien immer fern von Batterien niemals beschädigte Batterien Batterien verwenden Sie niemals kompatibles Ladegerät... -
Seite 17: Hubschrauber-Parameter

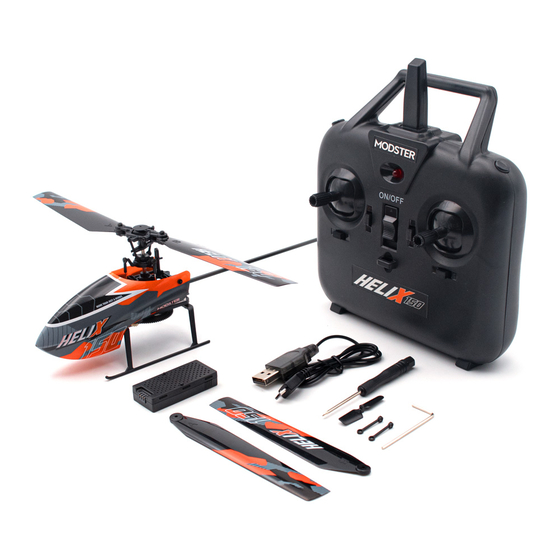

Betriebsanleitung HeliX 150 Hubschrauber-Parameter Länge 268 mm 80 mm Höhe Gewicht Propeller Länge 249 mm Heckrotorblatt-Durchmesser 37 mm Batterie-Spezifikation 300 mAh ca. 15 min Flugzeit 8520 Hauptmotor 0615 Heckmotor ca. 75 min Ladezeit Charge time About 75 min Lieferumfang FIREFOX... -
Seite 18: Einführung Der Senderfunktion
Betriebsanleitung HeliX 150 Einführung der Senderfunktion Leistungsanzeige Drücken Sie diese Taste, während (3 Sekunden langes Drücken fürs Sie den Sender einschalten, um den Notfall-Aus) Ein Klick für Start Modus 1 / Modus 2 zu verändern Ein Klick für Landung Ein-, Ausschalter... -
Seite 19: Akku-Ladeverfahren
Betriebsanleitung HeliX 150 Akku-Ladeverfahren Lademethode 1: Aufladen des Akkus über den USB-Anschluss eines Computers. Beschreibung: Die rote LED ist an wenn der 1. Verbinden Sie das USB-Ladegerät mit dem USB-Anschluss. Akku geladen wird 2. Verbinden Sie den Akku mit dem USB-Ladegerät: Rotes Licht bedeutet, dass er geladen wird, rotes Licht aus bedeutet, dass der Ladevorgang abgeschlossen ist. -
Seite 20: Installationsmethode Der Fernbedienungsbatterie
Betriebsanleitung HeliX 150 Installationsmethode der Fernbedienungsbatterie Sender Drücken Schieben Sie den Batterie- deckel zum Öffnen, indem Sie dem Pfeil folgen. Batteriedeckel Bitte verwenden Sie 4 Batterien der Größe AA, die entsprechend der auf dem Gehäuse angegebenen Polarität eingesetzt werden. Mischen Sie keine Batterien mit unterschiedlicher Chemie/Spezifikation. -
Seite 21: Schritte Im Flugbetrieb
Betriebsanleitung HeliX 150 Höhenruder Höhenruder hoch vorwärts Höhenruder runter rückwärts Querruder Querruder links Links Querruder rechts Rechts Schritte im Flugbetrieb 1. Schalten Sie den Sender ein und lassen Sie den Hubschrauber in der Nähe des Senders stehen. 2. Verbinden Sie den Akku mit dem Hubschrauber. -
Seite 22: Andere Vorgänge
Betriebsanleitung HeliX 150 Andere Vorgänge Entsprechend Schritt 2 Hinweis: Anfänger sollten auf die Flugrichtung achten. Vergewissern Sie sich, dass die Nase des Hubschrau- bers nach vorne zeigt. Vorwärtsflug Halten Sie einen sicheren Abstand von rund 2 Metern. Stabilisierungsmodus Verwenden Sie die Trimmtasten, wenn der Hubschrauber Probleme bei der Stabilisierung hat. - Seite 23 Betriebsanleitung HeliX 150 Hinweise zum Trimmen Warnung Halten Sie eine Flughöhe von über einem Meter ein Übersicht der entsprechenden Buchse des Empfängers Stromstecker Querruderkanal Stecker Der Hauptmotorstecker Höhenruderkanal Stecker Anschluss für den Heckmotor Gyro-Kalibrierverfahren 1. Bei schlechter Steuerfolgsamkeit um die Gierachse, lan- den Sie den Hubschrauber und kalibrieren Sie diesen neu 2.
-
Seite 24: Anleitungen Zum Austausch Von Teilen
Betriebsanleitung HeliX 150 Anleitung zum Austausch von Teilen Entfernen Sie den Propeller mit einem Sechs- kantschlüssel, achten Sie darauf, dass Sie den neuen Propeller nicht zu fest anziehen. Ziehen Sie beim Auswechseln des Heckrohres den Stecker kraftvoll nach hinten, achten Sie auf die Richtung beim Einbau und richten Sie das Kabel an der Bohrung aus. -
Seite 25: Ersatzteilliste
MODSTER HeliX 150: Hauptrahmen 4260668085917 287291 MODSTER HeliX 150: Hauptzahnrad Set 4260668085924 287292 MODSTER HeliX 150: Motorritzel Set 4260668085931 287293 MODSTER HeliX 150: LiPo Akku 1S 3,7V 4260668085948 300mAh 287294 MODSTER HeliX 150: Landegestell 4260668085955 287295 MODSTER HeliX 150: Heckrohr Set 4260668085962... - Seite 26 Betriebsanleitung HeliX 150 Helikopter Abnorme Problemlösungsmethoden Problem Mögliche Ursache Lösung Sie verbinden den Akku Der Hubschrauber Verbinden Sie den mit dem Hubschrauber, verbindet sich nicht mit Sender erneut. die Signallampe blinkt dem Sender. weiter und reagiert beim Betrieb nicht. Der Hubschrauber reagiert Prüfen Sie die Spannungs-...
