Montage und Einstellungen
Elektrische Schrägstellung BS-300
Die Montage muss nur durchgeführt werden,
wenn der elektrische Antrieb nachträglich
bestellt wird.
Sollten Sie das Bauch schräg­/Rückenliegebrett
direkt mit elektrischer Schrägstellung bestellen,
wird es fertig montiert geliefert.

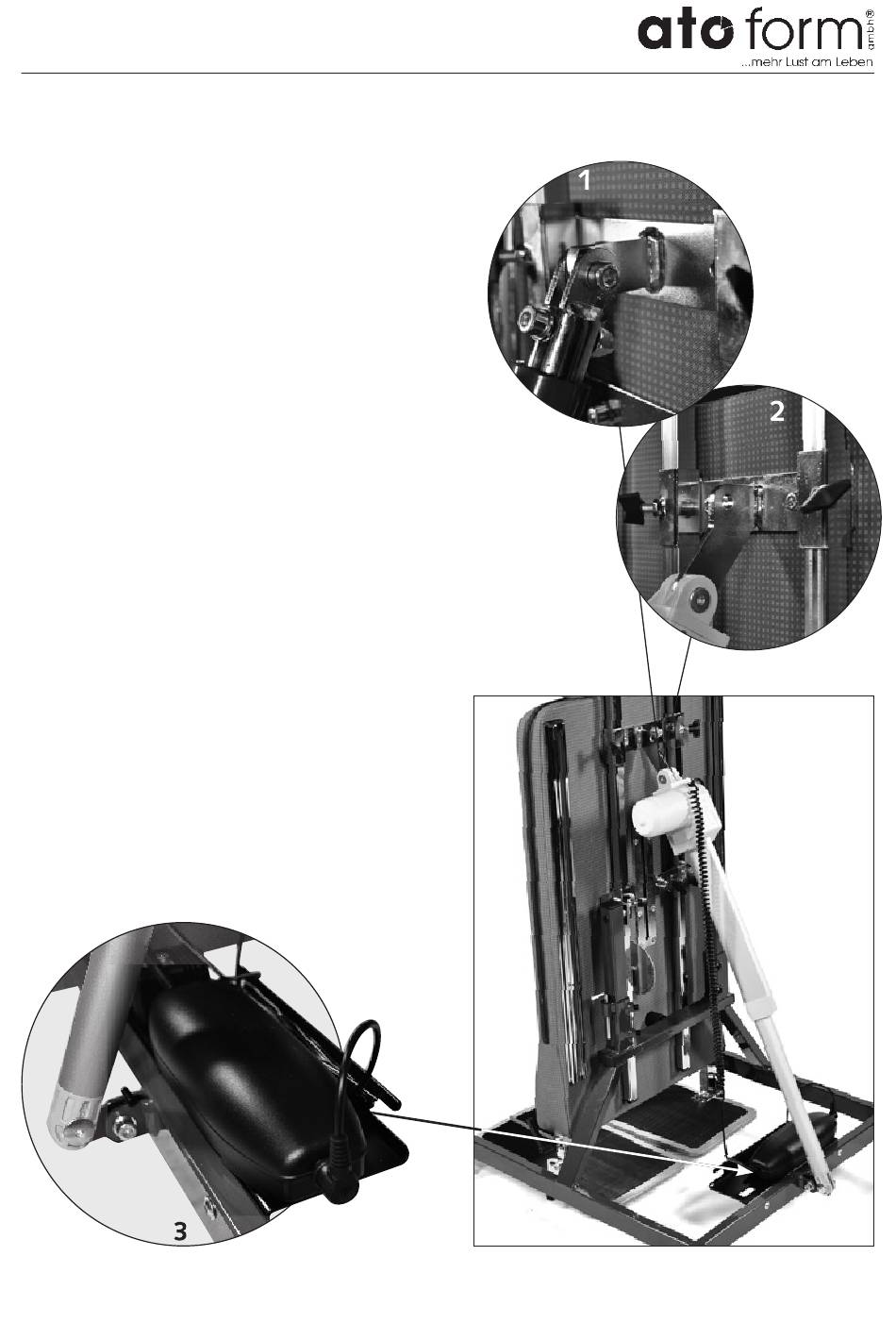

Demontieren Sie die Verbin dungs stange der
manuellen Schrägverstellung am Liege brett und am
Gestell (Abb. 1). Sie brauchen dazu einen Inbus­ und
einen Gabel schlüssel. Dann bringen Sie den neuen
Beschlag (A) ent sprechend der Abb. 2 am Liegebrett an.
Befestigen Sie nun die Aufnahmeplatte für die Elektrobox
(B) am Ge stell und fixieren die Elektro box­Einheit ent­
sprechend (Abb. 3).
Jetzt können Sie die An triebseinheit
(C) am Gestell und am Liege brett
montieren. Dazu ist es notwendig,
den schwarzen Adapter zwischen
Gestell und Antrieb zu setzen.
Abschließend verbinden Sie das
Kabel der An triebs einheit mit der
Elektrobox und der Fernbedienung.
