Wartungsarbeiten
Tabelle 12 - Eigenschaften von POE-Öl
Beschreibung
Feuchtigkeitsgehalt
Säuregrad
(mg KOH/g)
Das Öl gelangt am schnellsten zurück in den Abscheider und die Ölwanne, wenn man die Kühlmaschine mit
Mindestlast laufen lässt. Anschließend dauert es 30 Minuten (bei ruhender Maschine), bis der Ölstand sich eingestellt
hat. Die Auslassüberhitze sollte bei Mindestlast Ihren Höchstwert erreichen. Je heißer das Öl in der Ölwanne ist,
desto mehr Kühlmittel kocht aus der Ölwanne heraus und umso konzentrierter wird das Öl. Mit Hilfe des Ölstands in
der Ölwanne kann die Ölmenge des Systems abgeschätzt werden. Messen des Ölstands:
1. Die Maschine ohne Last ca. 20 Minuten laufen lassen.
2. Verdichter ausschalten.
Prüfen des Ölstands

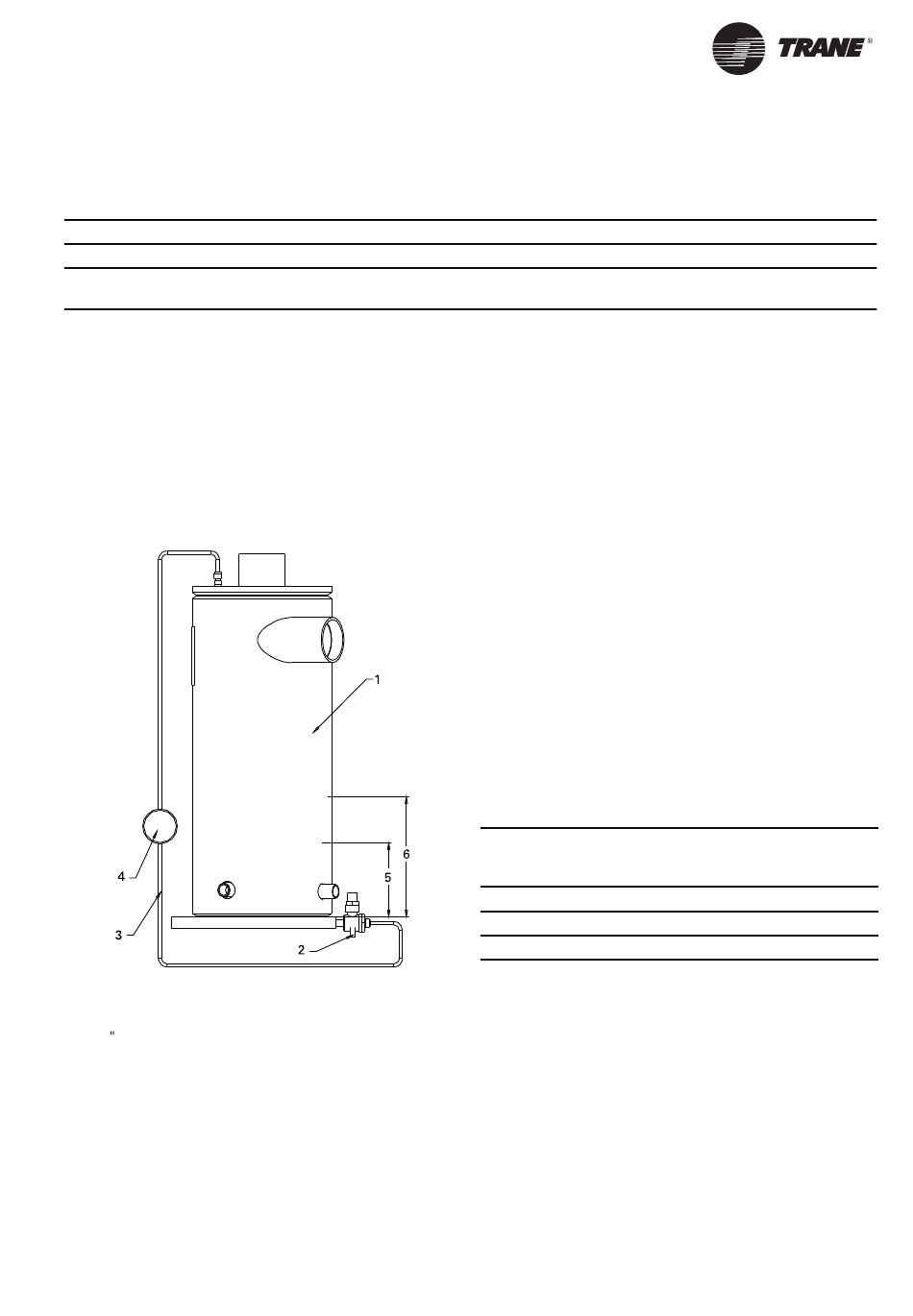

Abbildung 10 – Bestimmen des Ölstands im
Ölabscheider
1 = Ölabscheider
2 = Ventil
3 = 1/4 Kühlschlauch
4 = Schauglas
5 = Mindestölstand
6 = Maximaler Ölstand
RLC-SVX021D-DE
Zulässige Werte
< 300 ppm
< 0,5 TAN
So messen Sie den Ölstand:
1. Das Ölablassventil (Unterseite) und das Wartungsventil
am Ölabscheider (Oberseite) verwenden. Diese
Messung kann nur vorgenommen werden, wenn der
Kreislauf außer Betrieb ist. Hinweis: Die Bodenplatte
des Ölabscheiders ist etwa 25 mm dick.
2. Die Menge der ersten Ölfüllung sollte ungefähr
dem in der Tabelle oben angegebenen Stand
entsprechen. Dies ist die ungefähre Ölmenge, wenn
die Maschine ausgepumpt (Vakuum) wurde, so dass
im Öl kein Kältemittel gelöst ist.
Wenn die Maschine eine Weile in Betrieb war, kann
der Ölstand in der Ölwanne erheblich abweichen.
Wenn die Maschine jedoch für einen langen
Zeitraum unter „normalen" Bedingungen gelaufen
ist, sollte der minimale und der maximale Ölstand
den in der folgenden Tabelle aufgelisteten Werten
(Einlasstemperatur Verdampfer) entsprechen.
Größe des
Verdichtertyp
Ölabscheiders
12" „B"-Typ (RTHF)
14" „C"-Typ (RTHF)
16" „D"-Typ (RTHF)
Die Methode zum Nachfüllen am Aufstellungsort hängt
von den Umständen ab, die zum Ölmangel geführt haben.
1. Einige Wartungsarbeiten können zu einem geringfügigen
Ölverlust führen, der ausgeglichen werden muss
(Ölanalyse, Austauschen des Verdichterfilters,
Austauschen von Verdampferrohren usw.).
2. Bei einigen Wartungsarbeiten kann es notwendig
sein, das gesamte Öl abzulassen (Verschmoren des
Verdichtermotors oder Störungsbeseitigung bei
einer Maschine).
3. Schließlich können auch Undichtigkeiten dazu
führen, dass Öl nachgefüllt werden muss.
Daten zur Öleinfüllung.
Die Ölmenge ist auf dem Typenschild der Maschine
angegeben.
Wartungsarbeiten
Min. Max.
Ölstand Ölstand
(mm) (mm)
50 mm 170 mm
50 mm 240 mm
50 mm 220 mm
