Mechanische Installation

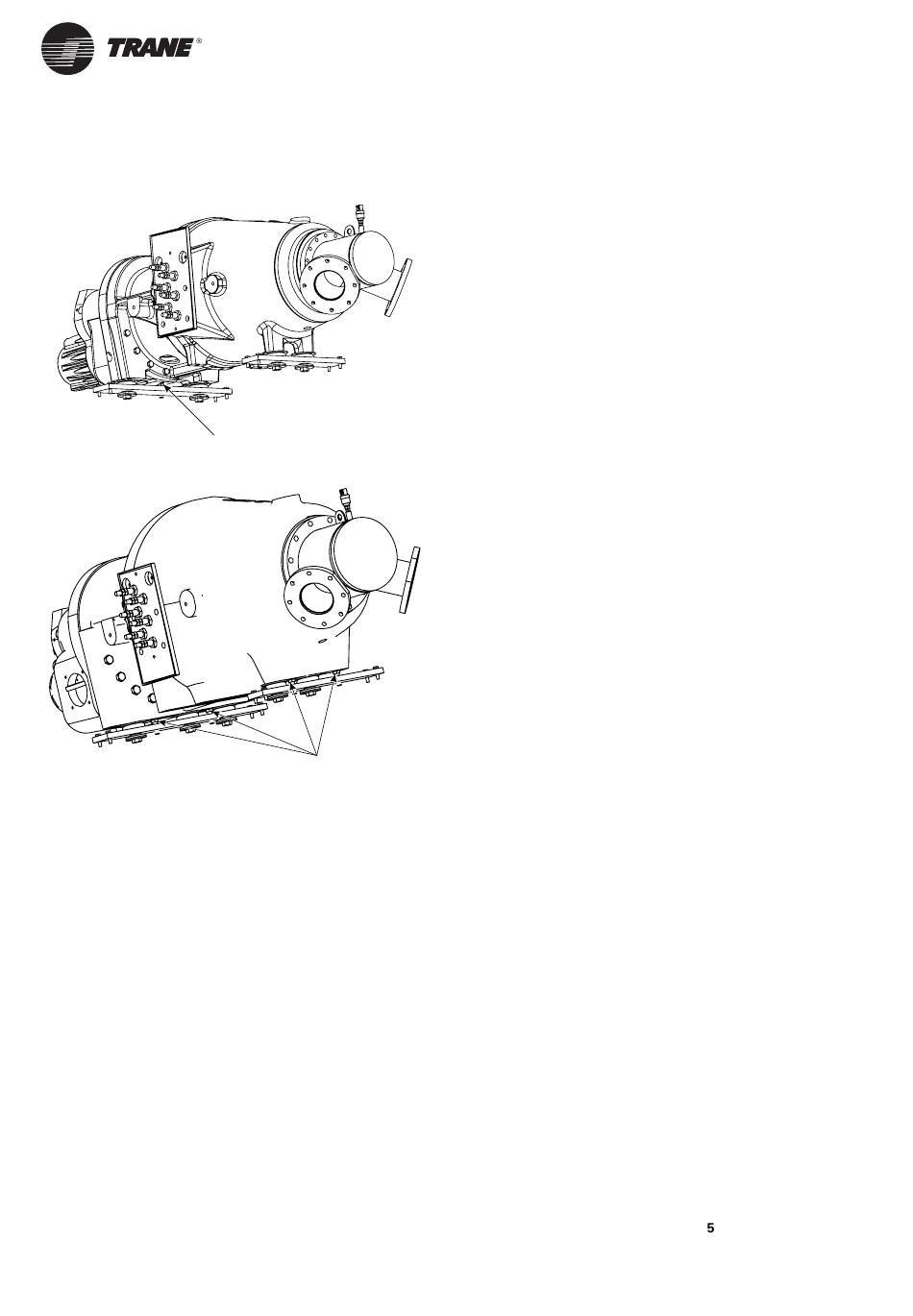

Abbildung 3 – Vor der Inbetriebnahme zu entfernende
Transporthalterung und Abstandshalter

Nivellieren der Maschine

HINWEIS: Die Seite, an der der E-Schaltschrank montiert ist,
wird als Vorderseite bezeichnet.
1. Prüfen, ob die Maschine der Länge nach horizontal
ausgerichtet ist. Hierzu eine Wasserwaage auf den
Verdampfer legen.
2. Wenn der Platz auf dem Verdampfer nicht ausreicht,
kann eine magnetische Wasserwaage an der Unterseite
angebracht werden. Die Maschine muss innerhalb einer
Toleranzgrenze von 5 mm der Länge nach ausgerichtet
werden.
3. Die Wasserwaage auf die Rohrbodenstütze des
Verdampfers legen, um die horizontale Ausrichtung der
Breite nach (Vorder-/Rückseite) zu prüfen. Die Maschine
der Breite nach innerhalb einer Toleranzgrenze von
5 mm horizontal ausrichten. HINWEIS: Der Verdampfer
MUSS horizontal ausgerichtet sein, um eine optimale
Wärmeübertragung und Leistung zu gewährleisten.
4. Zum Ausrichten Unterlegplatten über die gesamte
Maschinenlänge verwenden.
22
SCHRAUBE
SCHRAUBE
Wasserrohrleitungen
Rohrleitungsanschlüsse
Um Schäden an Maschinenkomponenten zu vermeiden,
muss bei der Verwendung säurehaltiger Spülmittel eine
Umgehungsleitung installiert werden.
Verdampfer und Verflüssiger an die Wasserrohrleitung
anschließen. Rohrleitungen isolieren und abstützen, um eine
Belastung der Maschine zu vermeiden. Die Konstruktion
der Rohrleitungen muss den gesetzlichen Vorschriften
entsprechen. Die Rohre vor dem Anschließen an die
Maschine isolieren und spülen.
Für die Kaltwasseranschlüsse am Verdampfer dürfen nur
Anschlüsse mit gerilltem Rohr verwendet werden. Die
Anschlüsse dürfen nicht geschweißt werden, da die dabei
entstehende Hitze zu Rissen im Gusseisen der Wasserkammern
führen kann. Die Abmessungen des Rohrstutzens für den
Rillenanschluss entnehmen Sie den Unterlagen.
Um Schäden an Komponenten des Kaltwasserkreises zu
vermeiden, darf der max. Betriebsdruck des Verdampfers
10 bar nicht überschreiten.
Das Umdrehen der Wasserkammern ist
verboten
Wärmetauscher sind Verdampfer und Verflüssiger mit
1 Durchgang. Das werkseitige Layout für Wasserkammern ist
unbedingt einzuhalten. Ein Umdrehen der Wasserkammern
kann zu Funktionsstörungen führen.
HINWEIS: Die Abmessungen des Rohrstutzens für den
Rillenanschluss sind den Zeichnungen in den mitgelieferten
Unterlagen zu entnehmen.
Entlüftungen und Abflüsse
Vor dem Befüllen des Wassersystems Rohrstopfen an den
Wasserkammerabflüssen und Entlüftungsanschlüssen von
Verdampfer und Verflüssiger montieren. Zum Ablassen des
Wassers den Stopfen am Abfluss und Entlüftungsanschluss
entfernen, am Ablassanschluss ein NPT-Verbindungsstück
anbringen und daran einen Schlauch anschließen.

Wasseraufbereitung

WARNUNG: Kein Wasser verwenden, das nicht oder nur
unzureichend aufbereitet wurde. Die Verwendung von nicht
oder unzureichend aufbereitetem Wasser kann zu Schäden
an Komponenten führen.
Das folgende Hinweisschild ist an jeder RTHF-Maschine
angebracht:
Die Verwendung von nicht oder unzureichend aufbereitetem
Wasser in diesem Gerät kann zur Bildung von Kesselstein,
Erosion, Korrosion, Algenbefall oder Schlickbildung führen. Es
wird empfohlen, einen Spezialisten für die Wasseraufbereitung
hinzuzuziehen, um festzustellen, ob und - wenn ja - welche
Aufbereitungsmethode ratsam ist. Die Garantiebestimmungen
schließen eine Haftung bei Korrosion, Erosion oder
Maschinenschäden durch mangelhafte Wasserqualität
ausdrücklich aus. Der Hersteller haftet nicht für die Folgen,
die durch die Verwendung von unzureichend aufbereitetem,
salzigem oder brackigem Wasser entstanden sind.
Bei Wasseraustrittstemperaturen von 6 °C und mehr am
Verflüssiger muss das Gerät mit Kupfer-Nickel-Rohren
ausgestattet sein.
