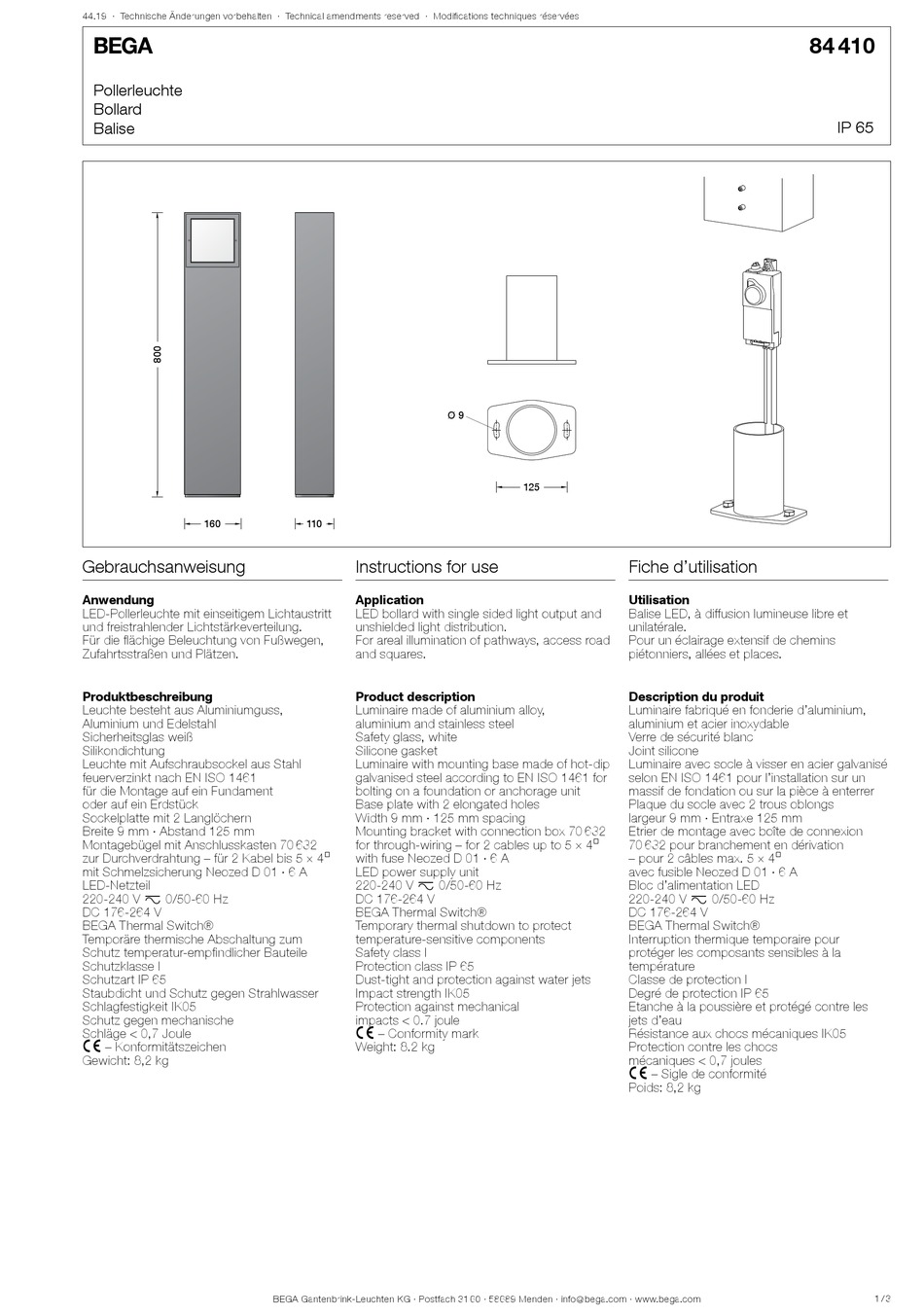

BEGA 84 410 Gebrauchsanweisung

44.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

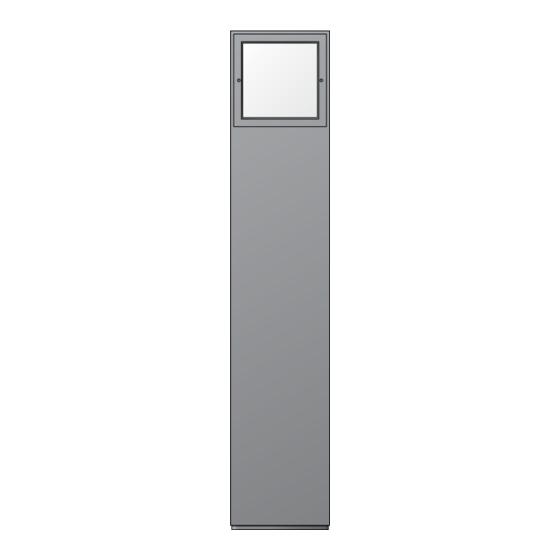

Pollerleuchte
Bollard
Balise
160 160
Gebrauchsanweisung
Anwendung
LED-Pollerleuchte mit einseitigem Lichtaustritt
und freistrahlender Lichtstärkeverteilung.
Für die flächige Beleuchtung von Fußwegen,
Zufahrtsstraßen und Plätzen.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas weiß
Silikondichtung
Leuchte mit Aufschraubsockel aus Stahl
feuerverzinkt nach EN ISO 1461
für die Montage auf ein Fundament
oder auf ein Erdstück
Sockelplatte mit 2 Langlöchern
Breite 9 mm · Abstand 125 mm
Montagebügel mit Anschlusskasten 70 632
zur Durchverdrahtung – für 2 Kabel bis 5 × 4@
mit Schmelzsicherung Neozed D 01 · 6 A
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch®
Temporäre thermische Abschaltung zum
Schutz temperatur-empfindlicher Bauteile
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
c – Konformitätszeichen
Gewicht: 8,2 kg
Ø 9
110 110
Instructions for use
Application
LED bollard with single sided light output and
unshielded light distribution.
For areal illumination of pathways, access road
and squares.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Safety glass, white
Silicone gasket
Luminaire with mounting base made of hot-dip
galvanised steel according to EN ISO 1461 for
bolting on a foundation or anchorage unit
Base plate with 2 elongated holes
Width 9 mm · 125 mm spacing
Mounting bracket with connection box 70 632
for through-wiring – for 2 cables up to 5 × 4@
with fuse Neozed D 01 · 6 A
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch®
Temporary thermal shutdown to protect
temperature-sensitive components
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
c – Conformity mark
Weight: 8.2 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
125 125
Fiche d'utilisation
Utilisation
Balise LED, à diffusion lumineuse libre et
unilatérale.
Pour un éclairage extensif de chemins
piétonniers, allées et places.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité blanc
Joint silicone
Luminaire avec socle à visser en acier galvanisé
selon EN ISO 1461 pour l'installation sur un
massif de fondation ou sur la pièce à enterrer
Plaque du socle avec 2 trous oblongs
largeur 9 mm · Entraxe 125 mm
Etrier de montage avec boîte de connexion
70 632 pour branchement en dérivation
– pour 2 câbles max. 5 × 4@
avec fusible Neozed D 01 · 6 A
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
BEGA Thermal Switch®
Interruption thermique temporaire pour
protéger les composants sensibles à la
température
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
c – Sigle de conformité
Poids: 8,2 kg
84 410
IP 65
1 / 3
