BEGA 84 434 Gebrauchsanweisung

09.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

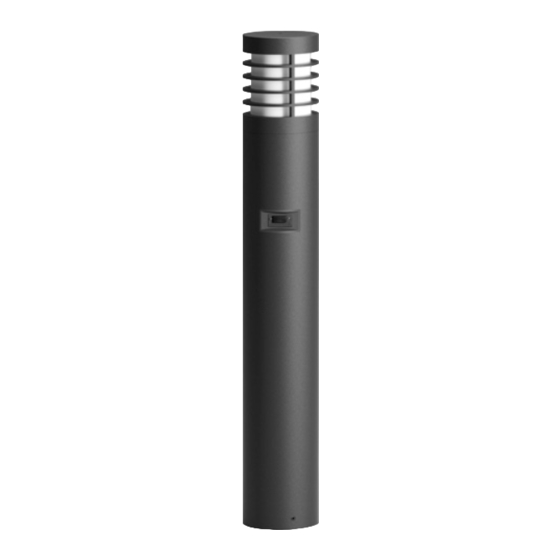

Garten- und Wegeleuchte
Garden and pathway luminaire
Luminaire de jardin et d'allée
Projekt · Project · Projet
Standort · Location · Lieu
Gebrauchsanweisung
Anwendung
Freistrahlende Garten- und Wegeleuchte mit
Schutzgitter. Lichtaustritt 360°.
Mit mundgeblasenem dreischichtigem Opalglas
und angenehm gleichmäßiger Lichtwirkung
für die wirkungsvolle Beleuchtung in privaten
Gartenanlagen.
Der eingebaute Passiv-Infrarot-Bewegungs-
und Lichtsensor reagiert bei Dunkelheit auf
Wärmestrahlung und schaltet bei Bewegung
durch Menschen oder Tiere im Leuchtenumfeld
ein. Die Parametrierung erfolgt mittels Bluetooth
und der kostenfreien App BEGA Tool.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
84 434 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
84 434 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Lichttechnik
Empfohlener Lichtpunktabstand 6 m
Ø 140 Ø 140
Instructions for use
Application
Unshielded garden and path luminaire with
safety guard. Light exit 360°.
With hand-blown, three-ply opal glass and
pleasantly uniform light effect for effective
illumination in private gardens.
The integrated passive infrared motion and light
sensor responds to heat emission in the dark
and therefore activates in case of human or
animal movement in the vicinity of the luminaire.
Configuration is done via Bluetooth and the free
BEGA Tool app.
Lamp
8 W Module connected wattage
10,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 50 °C Ambient temperature
a max
84 434 K3
LED-0292/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1395 lm Module luminous flux
331 lm Luminaire luminous flux
32,5 lm / W Luminaire luminous efficiency
84 434 K4
LED-0292/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1415 lm Module luminous flux
336 lm Luminaire luminous flux
32,9 lm / W Luminaire luminous efficiency
Lighting technology
Recommended light point interval 6 m
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø 65 Ø 65
Fiche d'utilisation
Utilisation
Luminaire de jardin et d'allée à diffusion libre
avec grille de protection.
Diffusion d'éclairage sur 360°.
Avec un verre opale triple couche soufflé à
la bouche créant un effet lumineux uniforme
agréable pour un éclairage décoratif dans du
jardin privé.
Le détecteur de mouvement à infrarouge
passif et capteur de luminosité intégré réagit
au rayonnement thermique dans l'obscurité
et s'enclenche en cas de détection de
mouvements de personnes ou d'animaux dans
le champ d'éclairage du luminaire.
Le paramétrage s'effectue via Bluetooth et
l'application BEGA Tool gratuite.
Lampe
8 W Puissance raccordée du module
10.2 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 50 °C Température d'ambiance
a max
84 434 K3
LED-0292/830 Désignation du module
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1395 lm Flux lumineux du module
331 lm Flux lumineux du luminaire
32,5 lm / W Rendement lum. d'un luminaire
84 434 K4
LED-0292/840 Désignation du module
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
1415 lm Flux lumineux du module
336 lm Flux lumineux du luminaire
32,9 lm / W Rendement lum. d'un luminaire
Technique d'éclairage
Espacement recommandé entre les points
lumineux 6 m
84 434
r
IP 65
QR-Code
QR Code
Code QR
8 W
10,2 W
t = 25 °C
a
t = 50 °C
a max
LED-0292/830
3000 K
CRI > 80
1395 lm
331 lm
32,5 lm / W
LED-0292/840
4000 K
CRI > 80
1415 lm
336 lm
32,9 lm / W
1 / 7
