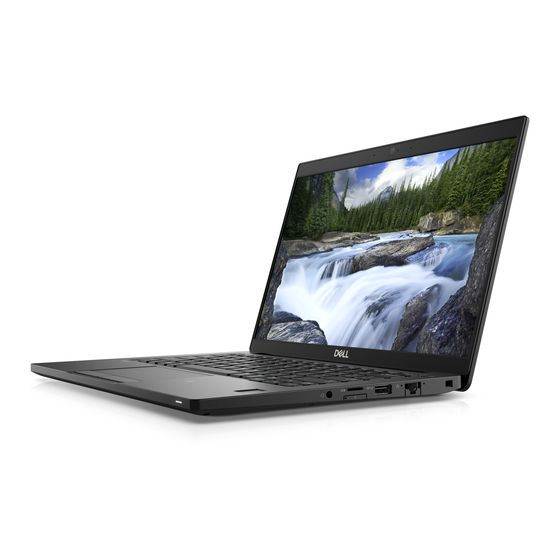

Dell Latitude 7380 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Latitude 7380:
- Schnellstart handbuch (2 Seiten) ,
- Benutzerhandbuch (77 Seiten)
Verwandte Anleitungen für Dell Latitude 7380
Inhaltszusammenfassung für Dell Latitude 7380
- Seite 1 Dell Latitude 7380 Benutzerhandbuch Vorschriftenmodell: P28S Vorschriftentyp: P28S001 February 2021 Rev. A03...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017-2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 7 Sicherheitsvorkehrungen..............................7 Schutz vor elektrostatischer Entladung........................7 ESD-Service-Kit................................8 Vor der Arbeit an Komponenten im Innern des Computers..................... 9 Ausschalten des Computers..............................9 Ausschalten des – Windows............................9 Ausschalten des Computers — Windows 7....................... 10 Nach der Arbeit an Komponenten im Inneren des Computers.................. - Seite 4 Speichermodule................................... 24 Entfernen des Speichermoduls............................ 24 Installieren eines Speichermoduls..........................25 Kühlkörper.................................... 25 Entfernen der Kühlkörperbaugruppe.......................... 25 Einbauen der Kühlkörperbaugruppe..........................26 Netzanschluss-Port................................26 Entfernen des Netzanschluss-Ports........................... 26 Installieren des Netzanschlusses..........................27 LED-Platine...................................27 Entfernen der LED-Platine............................27 Einbauen der LED-Platine.............................28 Smart Card-Modul................................28 Entfernen des Smart Card-Kartenträgers........................28 Einbauen des Smart Card-Kartenträgers........................
- Seite 5 Aktualisieren des BIOS unter Windows..........................72 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks............72 System- und Setup-Kennwort............................73 Zuweisen eines System-Setup-Kennworts........................ 73 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............74 Kapitel 7: Fehlerbehebung......................75 Dell ePSA-Diagnose 3.0 (Enhanced Pre-boot System Assessment, Erweiterte Systemtests vor Hochfahren des Computers)................................75 Inhaltsverzeichnis...
- Seite 6 Diagnose-LED..................................75 Zurücksetzen der Echtzeituhr............................76 Inhaltsverzeichnis...
-
Seite 7: Kapitel 1: Arbeiten Am Computer
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 8: Esd-Service-Kit
● Katastrophal: Katastrophale Ausfälle machen etwa 20 Prozent der ESD-bezogenen Ausfälle aus. Der Schaden verursacht einen sofortigen und kompletten Verlust der Gerätefunktion. Ein Beispiel eines katastrophalen Ausfalls ist ein Speicher-DIMM, das einen elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt. -
Seite 9: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 10: Ausschalten Des Computers - Windows 7
Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard. -
Seite 11: Kapitel 2: Ausbau Und Wiedereinbau
Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: ● Kreuzschlitzschraubendreher Nr. 0 ● Kreuzschlitzschraubenzieher Nr. 1 ● Kleiner Kunststoffstift Liste der Schraubengrößen Tabelle 1. Latitude 7380 – Liste der Schraubengrößen M2 X 2,5 Komponente M2,5x6,0 M2x5 M2,5x3,5... -
Seite 12: Sim-Karte (Subscriber Identification Module)
Tabelle 1. Latitude 7380 – Liste der Schraubengrößen (fortgesetzt) M2 X 2,5 Komponente M2,5x6,0 M2x5 M2,5x3,5 M2x3 M2,5x4,0 M2x2 Systemlüfter Lautsprecher WWAN-Karte WLAN-Karte Netzanschluss-Port ESD-Halterung EDP-Halterung LED-Platine Gehäuse für Smart Card- Lesegerät Halterung für Tastaturschloss Bildschirmscharnier Tastaturauflage Tastatur Systemplatine Halterung für... -
Seite 13: Austauschen Der Sim-Karte
Austauschen der SIM-Karte ANMERKUNG: Sie können SIM-Karten nur bei Systemen austauschen, die mit WWAN-Modul ausgeliefert werden. 1. Führen Sie eine Büroklammer oder ein Werkzeug zum Entfernen der SIM-Karte in die Bohrung am SIM-Kartenfach ein. 2. Verwenden Sie einen Stift, um das SIM-Kartenfach herauszuziehen. 3. -
Seite 14: Bodenabdeckung
Bodenabdeckung Entfernen der Bodenabdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. So lösen Sie die Bodenabdeckung: a. Lösen Sie die unverlierbaren M2,5x6-Schrauben (8), mit denen die Bodenabdeckung am Computer befestigt ist [1]. ANMERKUNG: Gehen Sie beim Lösen der Schrauben vorsichtig vor. -
Seite 15: Einbauen Der Bodenabdeckung
Einbauen der Bodenabdeckung 1. Richten Sie die Klammern der Bodenabdeckung entsprechend den Aussparungen an den Kanten des Computers aus. 2. Drücken Sie die Ränder der Tastatur, bis sie hörbar einrastet. 3. Ziehen Sie die unverlierbaren M2,5x6,0-Schrauben fest, um die Bodenabdeckung am Computer zu befestigen. ANMERKUNG: Seien Sie vorsichtig, wenn Sie die Schrauben festziehen. -
Seite 16: Entfernen Des 3-Zellen-Akkus
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com... -
Seite 17: Entfernen Des 4-Zellen-Akkus
4. Bringen Sie die Abdeckung an der Unterseite 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des 4-Zellen-Akkus 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 18: Pcie-Solid-State-Laufwerk (Ssd)
PCIe-Solid-State-Laufwerk (SSD) Entfernen eines PCIe-SSD-Laufwerks 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Trennen Sie das Akkukabel vom Anschluss auf der Systemplatine. 4. Auf das Entfernen von PCIe SSD vorbereiten a. -
Seite 19: M2. Sata-Solid-State-Festplatte (Ssd)
5. Bringen Sie die Bodenabdeckung 6. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. M2. SATA-Solid-State-Festplatte (SSD) Entfernen eines SATA SSD-Laufwerks 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). -
Seite 20: Lautsprecher
Lautsprecher Entfernen des Lautsprechermoduls 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Bodenabdeckung. 3. Trennen Sie das Akkukabel vom Anschluss auf der Systemplatine. 4. So lösen Sie das Lautsprechermodul: a. -
Seite 21: Einbauen Des Lautsprechermoduls
Einbauen des Lautsprechermoduls 1. Richten Sie das Lautsprechermodul an den Steckplätzen am Computer aus. 2. Ziehen Sie die M2,0x3,0-Schrauben fest, mit denen der Lautsprecher am Computer befestigt wird. 3. Führen Sie das Lautsprecherkabel durch die Haltefedern am Computer. 4. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. 5. -
Seite 22: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie 1. Setzen Sie die Knopfzellenbatterie in den Steckplatz im Computer ein. 2. Verlegen Sie das Kabel der Knopfzellenbatterie durch die Kabelführung bevor Sie das Kabel anschließen. 3. Schließen Sie das Kabel der Knopfzellenbatterie an den Anschluss auf der Systemplatine an. 4. -
Seite 23: Einsetzen Der Wwan-Karte
Einsetzen der WWAN-Karte 1. Setzen Sie die WWAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. 2. Verbinden Sie die WWAN-Kabel mit den Anschlüssen auf der WWAN-Karte. 3. Platzieren Sie die Metallhalterung und ziehen Sie die M2x3-Schraube fest, um sie am Computer zu befestigen. 4. -
Seite 24: Einsetzen Der Wlan-Karte
Einsetzen der WLAN-Karte 1. Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. 2. Verbinden Sie die WLAN-Kabel mit den Anschlüssen an der WLAN-Karte. 3. Platzieren Sie die Metallhalterung und ziehen Sie die M2x3-Schraube fest, um sie am Computer zu befestigen. 4. -
Seite 25: Installieren Eines Speichermoduls
Installieren eines Speichermoduls 1. Setzen Sie das Speichermodul in den Anschluss ein, bis es einrastet. 2. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. 3. Bringen Sie die Bodenabdeckungan.Bodenabdeckung. 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 26: Einbauen Der Kühlkörperbaugruppe
Einbauen der Kühlkörperbaugruppe Die Kühlkörperbaugruppe besteht aus Kühlkörper und Systemlüfter. 1. Richten Sie die Kühlkörperbaugruppe an den Schraubenhalterungen auf der Systemplatine aus. 2. Ziehen Sie die M2,0x3,0-Schrauben fest, um den Kühlkörper an der Systemplatine zu befestigen. ANMERKUNG: Ziehen Sie die Schrauben in der auf dem Kühlkörper angegebenen Reihenfolge der Beschriftungen [1, 2, 3, 4] an. 3. -
Seite 27: Installieren Des Netzanschlusses
Installieren des Netzanschlusses 1. Setzen Sie den Netzanschluss-Port in den Steckplatz am Computer. 2. Setzen Sie die Metallhalterung auf den Stromversorgungsanschluss. 3. Ziehen Sie die M2,0x3,0-Schraube fest, um den Netzanschluss-Port am Computer zu befestigen. 4. Verbinden Sie das Netzanschlusskabel mit dem Anschluss auf der Systemplatine. 5. -
Seite 28: Einbauen Der Led-Platine
Einbauen der LED-Platine 1. Setzen Sie die LED-Platine in den Steckplatz auf dem Computer ein. 2. Ziehen Sie die M2,0x2,5-Schraube fest, um die LED-Platine zu befestigen. 3. Führen Sie das LED-Kabel durch die Kabelführung. 4. Verbinden Sie das LED-Kabel mit der Systemplatine. 5. - Seite 29 ANMERKUNG: Ziehen Sie vorsichtig daran, um es mit dem Klebeband zu lösen. 6. Um den Smart Card-Kartenträger zu entfernen: a. Entfernen Sie die M2x3-Schrauben (2), mit denen der Smartcard-Kartenträger am Computer befestigt ist [1]. b. Schieben Sie den Smart Card-Kartenträger und heben Sie ihn aus dem Computer [2]. Ausbau und Wiedereinbau...
-
Seite 30: Einbauen Des Smart Card-Kartenträgers
Einbauen des Smart Card-Kartenträgers 1. Schieben Sie den Smartcard-Kartenträger in den Steckplatz und richten Sie ihn an den Laschen am Computer aus. 2. Ziehen Sie die M2x3-Schrauben fest, um den Smartcard-Kartenträger am Computer zu befestigen. 3. Bringen Sie das Smartcard-Kabel an und schließen Sie es an den Anschluss am Computer an. 4. - Seite 31 ANMERKUNG: Entfernen Sie das Lautsprecherkabel aus den Führungsklemmen an den Touchpadtasten. 5. So entfernen Sie die Touchpadtastenplatine: a. Trennen Sie das Kabel der Touchpadtastenplatine von der Touchpadplatine [1]. ANMERKUNG: Das Kabel der Touchpadtastenplatine befindet sich unter dem Smartcard-Kabel. Sie müssen den Riegel anheben, um das Kabel der Touchpadtastenplatine zu lösen.
-
Seite 32: Einbauen Der Touchpad-Tasten-Platine
Einbauen der Touchpad-Tasten-Platine 1. Setzen Sie die Touchpad-Tasten-Platine so in den Steckplatz ein, dass die Laschen an den Schlitzen am Computer ausgerichtet sind. 2. Ziehen Sie die M2,0x2,5-Schrauben fest, um die Touchpad-Tasten Platine am Computer zu befestigen. 3. Schließen Sie das Kabel der Touchpadtastenplatine an den Anschluss auf der Touchpadplatine an. 4. - Seite 33 c. Heben Sie die eDP-Halterung vom eDP-Kabel ab [3]. d. Trennen Sie das eDP-Kabel von seinem Anschluss auf der Systemplatine [4]. ANMERKUNG: Bei einem System mit Touch-Funktion müssen Sie das mit dem Anschluss auf der Systemplatine verbundene Touchscreen-Kabel entfernen. e. Lösen Sie das Klebeband, mit dem das eDP-Kabel befestigt ist [5]. ANMERKUNG: Bei einem System mit Touch-Funktion sind sowohl das eDP-Kabel als auch das Touchscreen-Kabel mit Klebeband befestigt.
-
Seite 34: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe 1. Legen Sie die Unterseite des Computers auf eine ebene Tischfläche und schieben Sie sie in die Nähe der Tischkante. 2. Bringen Sie die Bildschirmbaugruppe so an, dass sie mit den Bildschirmscharnierhalterungen am System ausgerichtet ist. 3. Halten Sie die Bildschirmbaugruppe fest und ziehen Sie die M2x3,5-Schrauben fest, mit denen die Bildschirmscharniere der Bildschirmbaugruppe an der Systemeinheit befestigt werden. -
Seite 35: Einbauen Der Bildschirmscharnierabdeckung
WLAN-Karte WWAN-Karte Bildschirmbaugruppe ANMERKUNG: Weitere Informationen zum Ermitteln der Schraubenanzahl finden Sie unter Schraubenliste 3. Drücken Sie die Bildschirmscharnierabdeckung nach rechts. 4. Entfernen Sie die Bildschirmscharnierabdeckung. Einbauen der Bildschirmscharnierabdeckung 1. Bringen Sie die Bildschirmscharnierabdeckung an der Bildschirmbaugruppe an. 2. Schieben Sie die Bildschirmscharnierabdeckung nach links, um sie zu befestigen. 3. -
Seite 36: Systemplatine
Systemplatine Entfernen der Systemplatine 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Wenn Ihr Computer mit WWAN-Karte ausgeliefert wird, muss das leere SIM-Kartenfach entfernt werden. 2. Entfernen Sie die SIM-Karte. 3. Entfernen Sie die Bodenabdeckung. 4. - Seite 37 ANMERKUNG: Wenn Ihr System mit einer IR-Kamera ausgeliefert wird, muss das IR-Kabel getrennt werden. Das IR-Kabel befindet sich unterhalb des eDP-Kabelanschlusses. a. Lösen Sie die WWAN- und WLAN-Kabel aus den Kabelführungskanälen [1]. b. Entfernen Sie die M2,0x3,0-Schrauben, mit denen das eDP-Kabel befestigt ist [2]. c.
- Seite 38 13. So entfernen Sie die Systemplatine: a. Entfernen Sie die M2,0x3,0-Schrauben, mit denen die Systemplatine am Computer befestigt ist [1]. b. Heben Sie die Systemplatine aus dem Computer. Ausbau und Wiedereinbau...
- Seite 39 14. Entfernen Sie die M2,0x5,0-Schrauben, mit denen die USB Typ-C-Halterung befestigt ist. 15. Drehen Sie die Systemplatine um, ziehen Sie das Klebeband ab, mit dem die Halterung befestigt ist, und entfernen Sie den USB Typ-C-Anschluss von der Systemplatine. Ausbau und Wiedereinbau...
-
Seite 40: Installieren Der Systemplatine
Installieren der Systemplatine 1. Richten Sie die Systemplatine an den Schraubenhalterungen am Computer aus. 2. Ziehen Sie die M2x3-Schrauben an, um die Systemplatine im Computer zu befestigen. 3. Schließen Sie die Lautsprecher-, Netzanschluss-, LED-Platinen-, Touchpad- und USH-Kabel an die Anschlüsse auf der Systemplatine 4. - Seite 41 8. Entfernen Sie die WWAN-Karte. 9. Entfernen Sie die Kühlkörperbaugruppe. 10. Entfernen Sie die Systemplatine. 11. Trennen Sie die Kabel von der Handballenstütze: a. Touchpad- und USH-Platinenkabel [1] b. Tastaturbeleuchtungskabel [2] c. Tastaturkabel [3] 12. Entfernen Sie die Tastaturbaugruppe: ANMERKUNG: Informationen zu den Schrauben finden Sie in der Schraubenliste.
-
Seite 42: Einbauen Der Tastaturbaugruppe
Einbauen der Tastaturbaugruppe ANMERKUNG: Die Tastatur und das Tastatur-Auflagefach werden zusammen als Tastaturbaugruppe bezeichnet. ANMERKUNG: Die Tastatur verfügt über mehrere Ausrichtpunkte an der Gitterseite, die zum Sichern und Einpassen in die Ersatztastatur fest nach unten gedrückt werden müssen. 1. Richten Sie die Tastaturbaugruppe an den Schraubenhalterungen am Computer aus. 2. -
Seite 43: Tastaturrahmen Und Tastatur
Tastaturrahmen und Tastatur Entfernen der Tastatur aus dem Tastatur-Auflagefach 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Tastaturbaugruppe. 3. Entfernen Sie die M2x2-Schrauben, mit denen die Tastatur an der Tastaturbaugruppe befestigt ist [1]. 4. -
Seite 44: Handballenauflage
3. Bauen Sie die Tastaturbaugruppe ein. Handballenauflage Wiedereinbauen der Handballenstütze 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Speichermodul PCIe-SSD-Laufwerke WLAN-Karte WWAN-Karte Netzanschluss Kühlkörperbaugruppe Knopfzellenbatterie Lautsprecher Bildschirmbaugruppe Systemplatine Ausbau und Wiedereinbau... - Seite 45 Die verbliebene Komponente ist die Handballenstütze. 3. Bauen Sie die Handballenstütze wieder ein. 4. Bauen Sie folgende Komponenten ein: Tastatur Systemplatine Bildschirmbaugruppe Lautsprecher Knopfzellenbatterie Kühlkörper Netzanschluss WLAN-Karte WWAN-Karte PCIe-SSD-Laufwerke Arbeitsspeicher Akku Bodenabdeckung 5. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
-
Seite 46: Kapitel 3: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • USB-Funktionen • HDMI 1.4 USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt. Es hat die Verbindung zwischen Host-Computern und Peripheriegeräten wie Computermäusen, Tastaturen, externen Laufwerken und Druckern erheblich vereinfacht. Tabelle 2. -
Seite 47: Kompatibilität
● USB 2.0 hatte vier Drähte (Leistung, Masse und zwei für differentielle Daten); USB 3.0/USB 3.1 Gen 1 ergänzt diese durch vier weitere Drähte für zwei Differenzsignale (Empfangen und Übertragen) zu insgesamt acht Verbindungen in den Anschlüssen und Kabeln. ● USB 3.0 /USB-3.1 Gen 1 nutzt anstatt der Halb-Duplex -Anordnung von USB 2.0 die bidirektionalen Datenschnittstelle. Das erweitert die theoretische Bandbreite um das 10-fache. -
Seite 48: Thunderbolt Über Usb Typ C
Thunderbolt über USB Typ C Thunderbolt ist eine Hardwareschnittstelle, die Daten, Video, Audio und der Stromversorgung in einer einzelnen Verbindung vereint. Thunderbolt vereint PCI Express (PCIe) und DisplayPort (DP) in einem seriellen Signal und Stromversorgung in einem Kabel. Thunderbolt 1 und Thunderbolt 2 verwenden den gleichen Stecker [1] wie MiniDP (DisplayPort) zur Anbindung von Peripheriegeräten;... -
Seite 49: Hdmi 1.4
● SuperSpeed USB (USB 3.1)-Daten ● Umkehrbare Steckerausrichtung und Kabelrichtung ● Abwärtskompatibel mit VGA und DVI mit Adaptern ● Unterstützung für HDMI 2.0a und abwärtskompatibel mit früheren Versionen HDMI 1.4 Dieser Abschnitt erläutert HDMI 1.4 und die zugehörigen Funktionen und Vorzüge. High-Definition Multimedia Interface (HDMI) ist eine von der Industrie unterstützte, unkomprimierte, all-digitale Audio-/Video- Schnittstelle. -
Seite 50: Kapitel 4: Software
Downgrade-Rechte von der Windows10 Pro-Lizenz) (nur mit Intel Core I-Prozessoren der 6. Generation) ● Microsoft Windows 8.1 Professional 64 Bit (verfügbar über Downgrade-Rechte von Windows 10 Pro-Lizenz nur über Dell Configuration Services) (nur mit Intel Core I-Prozessoren der 6. Generation) Andere ●... - Seite 51 Viele der häufig verwendeten Geräte werden unter „Andere Geräte“ aufgeführt, wenn keine Treiber installiert sind. Die unbekannten Geräte werden nicht mehr angezeigt, nachdem Sie den Chipsatz-Treiber installiert haben. Stellen Sie sicher, dass Sie die folgenden Treiber installieren. Einige davon sind möglicherweise standardmäßig vorhanden. ●...
-
Seite 52: Serieller E/A-Treiber
Management Engine Interface-Treiber Serieller E/A-Treiber Überprüfen Sie, ob die Treiber für das Touchpad, die IR-Kamera und die Tastatur installiert sind. Abbildung 2. Serieller E/A-Treiber Grafik-Controller-Treiber Überprüfen Sie, ob der Grafik-Controller-Treiber bereits auf dem Computer installiert ist. Tabelle 5. Grafik-Controller-Treiber Vor der Installation Nach der Installation USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. -
Seite 53: Netzwerktreiber
Netzwerktreiber Installieren Sie die WLAN- und Bluetooth-Treiber von der Dell Support-Website. Tabelle 6. Netzwerktreiber Vor der Installation Nach der Installation Realtek-Audio Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. Tabelle 7. Realtek-Audio Vor der Installation Nach der Installation Serial-ATA-Treiber Installieren Sie den aktuellen Intel Rapid Storage-Treiber, um eine optimale Leistung zu gewährleisten. -
Seite 54: Sicherheitstreiber
Sicherheitstreiber Dieser Abschnitt listet die Sicherheitsgeräte im Geräte-Manager auf. Sicherheitsgerätetreiber Überprüfen Sie, ob die Sicherheitsgerätetreiber bereits auf dem Computer installiert sind. Fingerabdrucksensortreiber Überprüfen Sie, ob die Treiber für den Fingerabdrucksensor auf dem Computer installiert sind. Software... -
Seite 55: Kapitel 5: System
System ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 56: Arbeitsspeicher - Technische Daten
Arbeitsspeicher – Technische Daten Funktion Technische Daten Speicheranschluss Ein SO-DIMM-Steckplatz Arbeitsspeicherty DDR4-2133-SDRAM Speicher 4 GB (Minimum) Speicher 16 GB (Maximum) Video – Technische Daten Tabelle 9. Video – Technische Daten Funktion Technische Daten UMA Controller Integrierte Intel HD-Grafikkarte 620Integrierte Intel HD-Grafikkarte 520 (erhältlich nur mit Intel Core I der 6. -
Seite 57: Funktion
Funktion Technische Daten ● 4-Zellen-Lithium-Polymer-Akku mit ExpressCharge (Schnelllademodus) 42 Wh (3 Zellen): Länge 200,5 mm (7,89 Zoll) Breite 95,9 mm (3,78 Zoll) Höhe 5,7 mm (0,22 Zoll) Gewicht 185,0 g (0,41 lb) Spannung 11,4 V Gleichspannung 60 Wh (4 Zellen): Länge 238 mm (9,37 Zoll) Breite... -
Seite 58: Anschlüsse Und Stecker - Technische Daten
Anschlüsse und Stecker – Technische Daten Tabelle 10. Temperatur – Technische Daten Funktion Technische Daten Audio Mikrofoneingang, Stereokopfhörer- und Headset- KombianschlussRealtek ALC3246-ControllerStereo-Konvertierung: 24 Bit (Analog-zu-Digital und Digital-zu-Analog)Interne Schnittstelle – High-Definition Audio CodecExterne Schnittstelle – Mikrofoneingang und Universalanschluss für Stereokopfhörer/ Lautsprecher Lautsprecher: Leistung: 2x2 Wrms Interner Verstärker: 2 W pro Kanal Integriertes Mikrofon: digitales Mikrofon (Dual-Mikrofon mit... -
Seite 59: Touchpad
Touchpad Funktion Technische Daten Aktiver Bereich: Sensoraktiver Bereich X-Achse 99,50 mm Y-Achse 53,0 mm X/Y- X: 1 048 cpi; Y: 984 cpi Positionsauflösun Multi-Touch Konfigurierbare einzelner Finger und Multi-Finger-Gesten Kamera Unkomplizierte Remote-Zusammenarbeit: ● Online-Videokonferenzen mit optionaler, integrierter Kamera ● Windows Hallo-Funktion kann mit integrierter IR-Kamera aktiviert werden Tabelle 11. -
Seite 60: Abmessungen Und Gewicht
Tabelle 12. 13,3 Zoll (16:9) AG FHD WLED ohne Touchscreen, 300 cd/qm eDP 1.3 WVA (fortgesetzt) Funktion Technische Daten Reaktionszeit (max.) 35 ms (Anstieg/Abstieg) Bildwiederholfrequenz 60 Hz Horizontaler Betrachtungswinkel +/- 80 Grad Vertikaler Betrachtungswinkel +/- 80 Grad Bildpunktgröße 0,153 mm Leistungsaufnahme (maximal) 4,6 W Tabelle 13. -
Seite 61: Umgebungsbedingungen
Tabelle 14. Abmessungen (fortgesetzt) Höhe (Rückseite) für alle Konfigurationen 0,55 13,95 Tabelle 15. Gewicht Ausgangsgewicht: Pfund Kilogramm 2,59 1.17 Umgebungsbedingungen Tabelle 16. Temperatur – Technische Daten Temperatur Technische Daten Betrieb 0 °C bis 60 °C (32 °F bis 140 °F) Bei Lagerung –51 °C bis 71 °C (–59 °F bis 159 °F) Tabelle 17. -
Seite 62: Kapitel 6: System-Setup
System- und Setup-Kennwort Startmenü Drücken Sie die <F12>, wenn das Dell™-Logo angezeigt wird, um ein einmaliges Menü mit einer Liste der gültigen Startgeräte für das System zu starten. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 63: Navigationstasten
Navigationstasten ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim Neustart des Systems wirksam. Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. <Leertaste>... -
Seite 64: Beschreibung
Ermöglicht die Aktivierung der Option „Always Allow Dell Docks“ (Dell Docks immer zulassen). Konfiguration ● Wenn diese Option aktiviert ist, kann eine Verbindung zu den Docks der Dell WD- und Dell TB-Reihe (Typ-C- Docks) hergestellt werden, unabhängig von den USB- und Thunderbolt-Adapterkonfigurationseinstellungen. -
Seite 65: Bildschirm Optionen
Option Beschreibung ● Wenn diese Option deaktiviert ist, werden die Docks über die USB- und Thunderbolt- Adapterkonfigurationseinstellungen gesteuert. Thunderbolt- Adapterkonfigurat ion: USB PowerShare Dieses Feld konfiguriert das Verhalten der Funktion USB PowerShare. Diese Option ermöglicht das Aufladen externer Geräte über den USB-PowerShare-Anschluss unter Verwendung der in der Systembatterie gespeicherte Energie. - Seite 66 Option Beschreibung Standardeinstellung: Enable Strong Password (Sicheres Kennwort aktivieren) ist nicht ausgewählt. ANMERKUNG: Wenn „Strong Password“ (Sicheres Kennwort) aktiviert ist, müssen Administratorkennwort und Systemkennwort mindestens einen Großbuchstaben und einen Kleinbuchstaben enthalten und eine Mindestlänge von 8 Zeichen aufweisen. Password Ermöglicht es, die Minimal- und Maximallänge des Administrator- und Systemkennworts festzulegen. Mindestens Configuration vier Zeichen und maximal 32 Zeichen.
-
Seite 67: Optionen Des Bildschirms "Secure Boot" (Sicherer Start)
Option Beschreibung Standardeinstellung: Enabled (Aktiviert) Admin Setup Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. Lockout Standardeinstellung: Disabled (Deaktiviert) Optionen des Bildschirms "Secure Boot" (Sicherer Start) Option Beschreibung Secure Boot Diese Option aktiviert oder deaktiviert die Funktion Secure Boot (Sicherer Start). Enable ●... -
Seite 68: Optionen Des Bildschirms „Performance" (Leistung)
Option Beschreibung ● 128 MB Optionen des Bildschirms „Performance“ (Leistung) Option Beschreibung Multi Core In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. Die Leistung mancher Support Anwendungen verbessert sich mit zusätzlichen Cores. Diese Option ist standardmäßig aktiviert. Hiermit können Sie die Multi Core-Unterstützung für den Prozessor aktivieren oder deaktivieren. - Seite 69 Beschreibung ● Enable USB Wake Support (USB Wake Support aktivieren) ● Wake on Dell USB-C Dock (Reaktivierung über Dell USB-C-Dock): Diese Option ist standardmäßig aktiviert. Wireless Radio Diese Funktion erkennt die Verbindung des Systems mit einem kabelgebundenen Netzwerk und deaktiviert Control daraufhin die ausgewählten Funkverbindungen (WLAN und/oder WWAN).
-
Seite 70: Optionen Des Bildschirms „Post Behavior" (Verhalten Beim Post)
Optionen des Bildschirms „POST Behavior“ (Verhalten beim POST) Option Beschreibung Adapter Warnings Ermöglicht die Aktivierung oder Deaktivierung der Warnmeldungen des System-Setup-Programms (BIOS) beim Verwenden bestimmter Netzteile. Standardeinstellung: Enable Adapter Warnings (Netzteilwarnungen aktivieren) Keypad Ermöglicht die Auswahl einer von zwei Methoden zum Aktivieren des numerischen Tastenblocks, der in die interne (Embedded) Tastatur eingebettet ist. -
Seite 71: Optionen Des Bildschirms "Virtualization Support" (Unterstützung Der Virtualisierung)
Optionen des Bildschirms "Virtualization support" (Unterstützung der Virtualisierung) Option Beschreibung Virtualization Ermöglicht das Aktivieren oder Deaktivieren der Intel Virtualization Technology (Intel-Virtualisierungstechnologie). Enable Intel Virtualization Technology (Intel-Virtualisierungstechnologie aktivieren) (Standard). VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®-Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). -
Seite 72: Optionen Im Fenster Des Systemprotokolls
ANMERKUNG: Sie müssen ein bootfähiges USB-Flashlaufwerk verwenden. Im folgenden Artikel finden Sie weitere Informationen Erstellen eines startfähigen USB-Flash-Laufwerks mithilfe von Dell Diagnostic Deployment Package (DDDP) 1. Laden Sie die EXE-Datei für die BIOS-Aktualisierung auf einem anderen System herunter. 2. Kopieren Sie die Datei, zum Beispiel O9010A12.EXE, auf das bootfähige USB-Flashlaufwerk. -
Seite 73: System- Und Setup-Kennwort
3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mithilfe der Pfeiltasten USB-Speichergerät aus und klicken Sie auf Eingabe. -
Seite 74: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2. 1. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option Security (Sicherheit) aus und drücken Sie die Eingabetaste. Der Bildschirm Security (Sicherheit) wird angezeigt. 2. -
Seite 75: Kapitel 7: Fehlerbehebung
Fehlerbehebung Themen: • Dell ePSA-Diagnose 3.0 (Enhanced Pre-boot System Assessment, Erweiterte Systemtests vor Hochfahren des Computers) • Diagnose-LED • Zurücksetzen der Echtzeituhr Dell ePSA-Diagnose 3.0 (Enhanced Pre-boot System Assessment, Erweiterte Systemtests vor Hochfahren des Computers) Sie können die ePSA-Diagnose über eine der folgenden Methoden abrufen: ●... -
Seite 76: Zurücksetzen Der Echtzeituhr
Wiederherstellungsimage gefunden aber ungültig Zurücksetzen der Echtzeituhr Mit der Funktion zum Zurücksetzen der Echtzeituhr (RTC) können Sie Ihr Dell System wiederherstellen, wenn Szenarien wie Kein POST/Kein Start/Kein Strom auftreten. Stellen Sei beim Einleiten der RTC-Zurücksetzung auf dem System sicher, dass das System ausgeschaltet und an die Stromversorgung angeschlossen ist.
