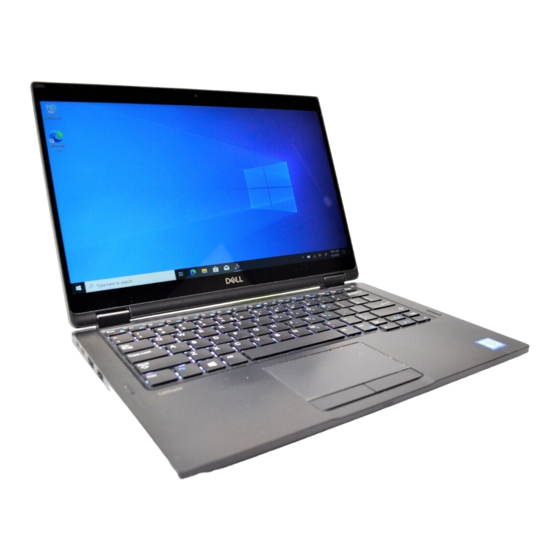

- Seite 1 Dell Latitude 7389 2-in-1 Benutzerhandbuch Vorschriftenmodell: P29S Vorschriftentyp: P29S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2017 Dell Inc. oder Tochterunternehmen. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................... 7 Sicherheitshinweise................................7 Ausschalten des – Windows............................. 7 Vor der Arbeit an Komponenten im Innern des Computers..................8 Nach der Arbeit an Komponenten im Inneren des Computers..................8 2 Entfernen und Einbauen von Komponenten....................9 Liste der Schraubengrößen...............................9 Empfohlene Werkzeuge..............................10 Micro Secure Digital (SD) Card............................10 Entfernen der Micro-SD-Karte.......................... - Seite 4 Bildschirmbaugruppe............................... 24 Entfernen der Bildschirmbaugruppe........................24 Einbauen der Bildschirmbaugruppe..........................27 Kühlkörper..................................28 Entfernen der Kühlkörperbaugruppe........................28 Einbauen der Kühlkörperbaugruppe........................29 Systemplatine................................... 29 Entfernen der Systemplatine............................29 Installieren der Systemplatine........................... 32 Knopfzellenbatterie................................33 Entfernen der Echtzeituhr (RTC)..........................33 Installieren der Echtzeituhr (RTC)........................... 33 Tastatur..................................... 34 Entfernen der Tastaturbaugruppe..........................34 Entfernen der Tastatur aus dem Tastatur-Auflagefach..................36 Einbauen der Tastatur in das Tastatur-Auflagefach....................36...
- Seite 5 Docking-Option................................48 Gerätetreiber..................................49 Abmessungen und Gewicht............................49 Umgebungsbedingungen..............................49 5 System-Setup............................. 50 Startmenü..................................50 Navigationstasten................................51 Optionen des System-Setup............................51 Optionen des Bildschirms „General“ (Allgemein)......................51 Optionen des Bildschirms „System Configuration“ (Systemkonfiguration).............. 52 Video....................................55 Optionen des Bildschirms „Secure Boot“ (Sicherer Start)..................55 Optionen des Bildschirms „Intel software guard extensions (Intel Software Guard-Erweiterungen)“....
- Seite 6 Ausführen der ePSA-Diagnose..........................70 Diagnose-LED..................................71 Zurücksetzen der Echtzeituhr............................71 8 Kontaktaufnahme mit Dell..........................73 Inhaltsverzeichnis...
-
Seite 7: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 8: Vor Der Arbeit An Komponenten Im Innern Des Computers
Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard. -
Seite 9: Entfernen Und Einbauen Von Komponenten
Smart Card-Kartenträger • Bildschirmbaugruppe • Kühlkörper • Systemplatine • Knopfzellenbatterie • Tastatur • Handballenstütze Liste der Schraubengrößen Tabelle 1. Latitude 7389 – Liste der Schraubengrößen Komponente M2,5x2,5L M2,5x4,0L M2,0x3,0L M2x2L M2,0x2L M2x1,7L M2x4L M2,5x5 Scharnierhalt erung Netzteilplatin LED-Platine Smart Card... -
Seite 10: Empfohlene Werkzeuge
Lüfter Thermisch Akku WLAN WWAN EDP- Halterung USB-Typ C Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kreuzschlitzschraubendreher Nr. 0 • Kreuzschlitzschraubenzieher Nr. 1 • Kunststoffstift ANMERKUNG: Der Schraubendreher Nr. 0 ist für Schrauben 0-1 und der Schraubendreher Nr. 1 für Schrauben 2-4 bestimmt. Micro Secure Digital (SD) Card Entfernen der Micro-SD-Karte VORSICHT:... -
Seite 11: Installieren Der Micro-Sim-Karte Oder Des Micro-Sim-Kartenfachs
ANMERKUNG: Das Micro-SIM-Kartenfach ist nur bei Systemen verfügbar, die mit einer WWAN-Karte geliefert werden. Führen Sie eine Büroklammer oder ein Werkzeug zum Entfernen der Micro-SIM-Karte in die Bohrung am Micro-SIM-Kartenfach ein. Verwenden Sie einen Stift, um das Micro-SIM-Kartenfach herauszuziehen. Wenn eine Micro-SIM-Karte verfügbar ist, entfernen Sie die Micro-SIM-Karte aus dem Micro-SIM-Kartenfach. Installieren der Micro-SIM-Karte oder des Micro-SIM- Kartenfachs Setzen Sie die SIM-Karte in das SIM-Kartenfach ein. -
Seite 12: Einbauen Der Bodenabdeckung
Kontaktieren Sie https://www.dell.com/support für Hilfe und weitere Anweisungen. • Erwerben Sie ausschließlich Original-Akkus von https://www.dell.com oder autorisierten Dell Partnern und Resellern. Entfernen des Akkus Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie:... -
Seite 13: Einbauen Des Akkus
Heben Sie den Akku aus dem Computer [3]. Einbauen des Akkus Setzen Sie den Akku in den Steckplatz im Computer ein. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. Bringen Sie die M2x4L-Schrauben an, um den Akku am Computer zu befestigen. Bauen Sie folgende Komponenten ein: Bodenabdeckung SIM-Karte... -
Seite 14: Einbauen Der Nvme-Ssd-Karte
ANMERKUNG: Ziehen Sie das Akkukabel von der Systemplatine ab und entfernen Sie den Akku. So entfernen Sie die NVMe-SSD-Karte: Lösen Sie die M2,0x3,0-Schrauben, mit denen die SSD-Wärmehalterung befestigt ist [1]. b Heben Sie die Wärmehalterung von der SSD-Karte ab [2,3]. Ziehen und entfernen Sie die SSD-Karte aus dem Steckplatz [4]. -
Seite 15: Einbauen Der Wlan-Karte
SIM-Karte ANMERKUNG: So entfernen Sie beide Karten, falls sie vorhanden sind und die Platzhalterkarte nicht entfernt werden muss: Bodenabdeckung Akku ANMERKUNG: Trennen und entfernen Sie den Akku von der Systemplatine. So entfernen Sie die WLAN-Karte: Entfernen Sie die M2x3-Schraube, mit der die Metallhalterung an der WLAN-Karte befestigt ist [1]. b Heben Sie die Metallhalterung [ 2]. -
Seite 16: Wwan-Karte
WWAN-Karte Entfernen der WWAN-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie: microSD-Karte SIM-Karte ANMERKUNG: So entfernen Sie beide Karten, falls sie vorhanden sind und die Platzhalterkarte nicht entfernt werden muss: Bodenabdeckung Akku ANMERKUNG: Trennen und entfernen Sie den Akku von der Systemplatine. -
Seite 17: Netzteilplatine
Platzieren Sie die Metallhalterung und bringen Sie die M2x3-Schraube an, um die WLAN-Karte am Computer zu befestigen. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung SIM-Karte microSD-Karte ANMERKUNG: So installieren Sie beide Karten, falls vorhanden: Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 18: Einbauen Der Netzteilplatine
Einbauen der Netzteilplatine Setzen Sie die Netzteilplatine in den Steckplatz ein. Bringen Sie die M2x3-Schrauben an, um die Netzteilplatine am Computer zu befestigen. Schließen Sie das Kabel der Netzteilplatine an den Anschluss auf der Systemplatine an. Setzen Sie die Knopfzellenbatterie in den Steckplatz im Computer ein. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung... - Seite 19 Bodenabdeckung Akku Netzteilplatine So trennen Sie die Kabel: Ziehen Sie das Kabel der LED-Platine und das Kabel des Smart Card-Lesegeräts ab [1]. b Klappen Sie die Kabel von LED-Platine und Smart Card-Lesegerät zurück, um an das Lautsprecherkabel zu gelangen [2]. So lösen Sie das Lautsprechermodul: Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine [1].
- Seite 20 So entfernen Sie das Speichermodul: Lösen Sie das Lautsprecherkabel, indem Sie die Klebebänder in der Nähe der Handballenstütze entfernen [1]. b Heben Sie das Lautsprechermodul aus dem Computer. ANMERKUNG: Sie können einen Kunststoffstift verwenden, um das Lautsprechermodul aus dem Computer zu heben.
-
Seite 21: Einbauen Des Lautsprechermoduls
Einbauen des Lautsprechermoduls Richten Sie das Lautsprechermodul an den Steckplätzen am Computer aus. Führen Sie das Lautsprecherkabel durch die Kabelführung und befestigen Sie es mit Klebeband. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Verbinden Sie das Kabel des Smart Card-Lesegeräts und dann das Kabel der LED-Platine mit dem Anschluss auf der Handballenstütze. Bauen Sie folgende Komponenten ein: Netzteilplatine Akku... -
Seite 22: Einbauen Der Led-Platine
Einbauen der LED-Platine Setzen Sie die LED-Platine in den Steckplatz ein. Bringen Sie die M2x3-Schrauben an, um die LED-Platine zu befestigen. Bringen Sie das Klebeband ein, um die LED-Platine zu befestigen. Schließen Sie das Kabel der LED-Platine an der LED-Platine an. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung... - Seite 23 ANMERKUNG: So entfernen Sie beide Karten, falls sie vorhanden sind und die Platzhalterkarte nicht entfernt werden muss: Bodenabdeckung Akku SSD-Karte So trennen Sie die Kabel: Ziehen Sie das Kabel der LED-Platine und das Kabel des Smart Card-Lesegeräts ab [1]. b Lösen Sie die zuvor abgezogenen Kabel für LED-Platine und Smart Card-Lesegerät [2]. Ziehen Sie die SSD-Wärmefalle aus dem SSD-Steckplatz [3].
-
Seite 24: Einbauen Des Smart Card-Kartenträgers
Einbauen des Smart Card-Kartenträgers Schieben Sie den Smart Card-Kartenträger in den Steckplatz und richten Sie ihn an den Schraubenhalterungen am Computer aus. Ziehen Sie die M2x1,7-Schrauben fest, um den Smart Card-Kartenträger am Computer zu befestigen. Bringen Sie die Wärmefalle am SSD-Steckplatz an. Bringen Sie das Smart Card-Kabel an und schließen Sie es an der USH-Platine am Computer an. - Seite 25 ANMERKUNG: So entfernen Sie beide Karten, falls sie vorhanden sind und die Platzhalterkarte nicht entfernt werden muss: Bodenabdeckung Akku WLAN-Karte WWAN-Karte Trennen Sie folgende Kabel: IR-Kamera- und Touchscreen-Kabel [1]. b Entfernen Sie die M2x1,7L-Schrauben, mit denen die EDP-Halterung befestigt ist und entfernen Sie die Halterung vom Computer [2].
- Seite 26 Heben Sie die Unterseite des Computers aus der Bildschirmbaugruppe heraus. So entfernen Sie die Bildschirmbaugruppe: ANMERKUNG: Öffnen Sie den Laptop wie in der Abbildung oben dargestellt. Entfernen Sie die M2,5x4,0-Schrauben, mit denen die Bildschirmscharnierhalterungen befestigt sind [1]. Entfernen und Einbauen von Komponenten...
-
Seite 27: Einbauen Der Bildschirmbaugruppe
VORSICHT: Halten Sie die LCD-Baugruppe in ihrer Position, während die Schrauben entfernt werden, damit sie nicht umkippt und eventuell beschädigt wird. b Nehmen Sie die Bildschirmbaugruppe vom Computer ab [2]. Einbauen der Bildschirmbaugruppe Stellen Sie den Computersockel auf eine ebene Oberfläche. Bauen Sie die Bildschirmbaugruppe ein, indem Sie sie mit den Bildschirmscharnier-Schraubenhalterungen ausrichten. -
Seite 28: Kühlkörper
Kühlkörper Entfernen der Kühlkörperbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Micro SD SIM-Karte ANMERKUNG: So entfernen Sie beide Karten, falls sie vorhanden sind und die Platzhalterkarte nicht entfernt werden muss: Bodenabdeckung Akku... -
Seite 29: Einbauen Der Kühlkörperbaugruppe
Einbauen der Kühlkörperbaugruppe Richten Sie die Kühlkörperbaugruppe an den Schraubenhalterungen auf der Systemplatine aus. Bringen Sie die 1 M2,0x3,0-Schrauben an, mit denen der Kühlkörper an der Systemplatine befestigt wird. ANMERKUNG: Ziehen Sie die Schrauben auf der Systemplatine in der auf dem Kühlkörper angegebenen Reihenfolge der Beschriftungen [1, 2, 3, 4] an. - Seite 30 Trennen Sie das eDP-Kabel: ANMERKUNG: Entfernen Sie zum Trennen des eDP-Kabels die M2x1,7L-Schrauben, mit denen die eDP-Halterung befestigt ist, und entfernen Sie die Halterung vom Computer. Trennen Sie das eDP-Kabel von der Systemplatine. So lösen Sie die Kabel: Drehen Sie die Knopfzellenbatterie, um das Lautsprecherkabel freizulegen [1]. b Trennen Sie das Lautsprecherkabel von der Systemplatine [2].
- Seite 31 Ziehen Sie die Klebebänder ab, mit denen die Antennenkabel befestigt sind, und entfernen Sie die Kabel aus den Führungsklemmen. So entfernen Sie die Systemplatine: Entfernen Sie die M2,0x4L-Schrauben von der USB-Typ-C-Halterung [1]. b Heben Sie die USB-Typ-C-Halterung aus dem Typ-C-Modul [2]. Entfernen Sie die M2x3-Schrauben, mit denen die Systemplatine am Computer befestigt ist [3].
-
Seite 32: Installieren Der Systemplatine
Installieren der Systemplatine Richten Sie die Systemplatine an den Schraubenhalterungen am Computer aus. Bringen Sie die M2x3-Schrauben an, um die Systemplatine am Computer zu befestigen. Setzen Sie die USB-Typ-C-Halterung auf das Typ-C-Modul. Bringen Sie die M2,0x4L-Schrauben wieder an, um die USB-Typ-C-Halterung am Typ-C-Modul zu befestigen. Führen Sie das Antennenkabel durch die Führungsklemmen und bringen Sie die Klebebänder an, um die Antennenkabel zu befestigen. -
Seite 33: Knopfzellenbatterie
Bodenabdeckung SIM-Kartenfach Micro SD Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Echtzeituhr (RTC) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Micro-SD-Karte SIM-Karte ANMERKUNG:... -
Seite 34: Tastatur
WLAN-Karte SSD-Karte Akku Bodenabdeckung microSD-Karte SIM-Karte ANMERKUNG: So installieren Sie beide Karten, falls vorhanden: Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Tastatur Entfernen der Tastaturbaugruppe ANMERKUNG: Die Tastatur und das Tastatur-Auflagefach werden zusammen als Tastaturbaugruppe bezeichnet. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 35 So entfernen Sie die Tastatur: Entfernen Sie die M2,0x3,0-Schrauben, mit denen die Tastatur am Gehäuse befestigt ist [1]. b Heben Sie die Tastatur aus dem Gehäuse [2]. Entfernen und Einbauen von Komponenten...
-
Seite 36: Entfernen Der Tastatur Aus Dem Tastatur-Auflagefach
Entfernen der Tastatur aus dem Tastatur-Auflagefach Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen der Tastaturbaugruppe Entfernen Sie die Tastatur aus dem Tastaturauflagefach: Entfernen Sie die M2x2-Schrauben, mit denen die Tastatur an der Tastaturbaugruppe befestigt ist [1]. b Heben Sie die Tastatur aus dem Tastaturauflagefach [2]. -
Seite 37: Handballenstütze
SSD-Karte Akku Bodenabdeckung SIM-Karte microSD-Karte ANMERKUNG: So installieren Sie beide Karten, falls vorhanden: Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Handballenstütze Wiedereinbauen der Handballenstütze Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 38 Tastaturbaugruppe Systemplatine Bildschirmbaugruppe Lautsprecher Kühlkörperbaugruppe WLAN-Karte WWAN-Karte SSD-Modul Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...
-
Seite 39: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • USB-Funktionen • HDMI 1.4 USB-Funktionen USB (Universal Serial Bus) wurde 1996 eingeführt. Es vereinfacht erheblich die Verbindung zwischen Host-Computern und Peripheriegeräten wie Mäusen, Tastaturen, externen Treibern und Druckern. Werfen wir nun einen kurzen Blick auf die USB-Entwicklung mit Bezugnahme auf die nachstehende Tabelle. -
Seite 40: Geschwindigkeit
Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full- Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. Die langsameren Modi arbeiten weiterhin bei 480 Mbit/s und 12 Mbit/s und bewahren ihre Rückwärtskompatibilität. -
Seite 41: Kompatibilität
• Solid-State-Festplatten mit USB 3.0 /USB-3.1 Gen 1 • RAIDs mit USB 3.0 /USB 3.1 Gen 1 • Optische Medien/Laufwerke • Multimedia-Geräte • Netzwerkbetrieb • Adapterkarten & Hubs mit USB 3.0 /USB-3.1 Gen 1 Kompatibilität Gute Nachrichten: der USB 3.0 /USB-3.1 Gen 1 wurde von Anfang an so geplant, dass er mit USB 2.0 friedlich koexistieren kann. USB 3.0 / USB-3.1 Gen 1 gibt neue physische Verbindungen an. -
Seite 42: Vorteile Von Hdmi
Vorteile von HDMI • Qualitäts-HDMI überträgt unkomprimiertes digitales Audio und Video bei höchster, gestochen scharfer Bildqualität. • Kostengünstige HDMI bietet die Qualität und Funktionalität einer digitalen Schnittstelle, während sie auch unkomprimierte Videoformate in einer einfachen, kosteneffektiven Weise unterstützt • Audio-HDMI unterstützt mehrere Audioformate von Standard-Stereo bis zu mehrkanaligem Surround-Sound •... -
Seite 43: System
System ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 44: Funktion
Funktion Technische Daten • Intel Core i5-7300U-Prozessor (Dual Core, 2,6 GHz bis 3,5 GHz, 3 MB Cache, 15 W), vPro • Intel Core i7-7600U-Prozessor (Dual Core, 2,8 GHz bis 3,9 GHz, 4 MB Cache, 15 W), vPro Anzeige – technische Daten Funktion Technische Daten Blend- und schmierfreies 13,3-Zoll-Touch-Display mit Corning Gorilla... -
Seite 45: Speicheroptionen
Funktion Technische Daten Interne Schnittstelle High-Definition-Audio Externe Schnittstelle Mikrofoneingang, Stereokopfhörer- und universelle Audio-Buchse Lautsprecher Zwei Interner Verstärker 2 W (Effektivwert) je Kanal Lautstärkeregler Tasten zur Lautstärkeregelung und Tastenkombinationen Speicheroptionen Funktion Technische Daten Speicheroptionen • M.2-PCIe-SSD (2280) mit 256 GB • M.2-PCIe-SSD (2280) mit 512 GB •... -
Seite 46: Daten Zum Fingerabdrucklesegerät
Daten zum Fingerabdrucklesegerät Funktion Technische Daten Sensortechnologie Active Thermal Sensorauflösung 385 dpi Sensorgröße 11,9 mm x 11,9 mm Sensorpixelgröße 180 x 180 Pixel Anschlüsse und Stecker – Technische Daten Funktion Technische Daten Audio • Universelle Audio-Buchse • Lautstärketasten Video HDMI 1.4 •... -
Seite 47: Ir-Kamera - Technische Daten
IR-Kamera – Technische Daten Funktion Technische Daten VGA der IR-Kamera Sensortyp CMOS-Sensor Auflösung: Bewegungsvideo „Win Hello“-Erkennung Bildrate Bis zu 15 fps Netzadapter-Spezifikationen Funktion Technische Daten 45 W, 65 W, 90 W mit USB Typ-C Eingangsspannung 100 V AC – 240 V Wechselspannung Eingangsstrom (maximal) 1,3 A/1,5 A/1,7 A Eingangsfrequenz... -
Seite 48: Akku
Entladen: 0 °C bis 70 °C (32 °F bis 158 °F) Temperaturbereich ( Lagerung ) • 20 °C bis 65 °C (4 °F bis 149 °F) Knopfzellenbatterie • 3-V-Lithium-Knopfzelle (CR2032) Docking-Option Tabelle 6. Docking-Optionen Funktion Technische Daten Dell Dock WD15 Dell Wireless Dock D6000 System... -
Seite 49: Gerätetreiber
Gerätetreiber Funktion Technische Daten Wacom PCAP-Technologie Abmessungen und Gewicht Funktion Technische Daten Höhe Vorderseite 11,79 mm (0,46 Zoll) Höhe Rückseite Schmaler Rand 18,75 mm, Standardrand 19,83 mm (0,70 Zoll) Breite 305,1 mm (12,00 Zoll) Tiefe Schmaler Rand 210,0 mm, Standardrand 211,0 mm (8,26 Zoll) Gewicht 1,41 kg (3,11 lb) Umgebungsbedingungen... -
Seite 50: System-Setup
System- und Setup-Kennwort Startmenü Drücken Sie <F12>, wenn das Dell Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 51: Navigationstasten
– BIOS-Setup – BIOS Flash Update (BIOS-Flash-Aktualisierung) – Diagnose – Change Boot Mode Settings (Startmoduseinstellungen ändern) Navigationstasten ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim Neustart des Systems wirksam. Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld. -
Seite 52: Beschreibung
Option Beschreibung Battery Information Zeigt den Akkustatus-Funktionszustand an und ob das Netzteil installiert ist. Boot Sequence Ermöglicht das Ändern der Reihenfolge, in der der Computer das Betriebssystem zu finden versucht. • Diskette Drive (Diskettenlaufwerk) • Internal HDD (Interne Festplatte) • USB Storage Device (USB-Speichergerät) •... - Seite 53 BIOS-Setup weiterhin, wenn die Option „Enable External USB Port“ (Externen USB-Anschluss aktivieren) deaktiviert ist. Dell Type-C Dock In diesem Bereich können Sie eine Verbindung zu Dell WD- und TB-Docks (Typ-C-Docks) unabhängig von den Configuration USB- und Thunderbolt-Adapterkonfigurationseinstellungen herstellen.
- Seite 54 Option Beschreibung • Dim (Dunkel) • Bright (Hell) – standardmäßig aktiviert Keyboard Backlight Die Option „Keyboard Backlight Timeout (Timeout der Tastaturbeleuchtung)“ wird mit der Wechselstromoption Timeout on AC ausgeblendet. Die eigentliche Tastaturbeleuchtung ist nicht betroffen. Die Tastaturbeleuchtung unterstützt auch weiterhin die verschiedenen Beleuchtungsstufen. Dieses Feld hat eine Auswirkung, wenn die Hintergrundbeleuchtung aktiviert ist.
-
Seite 55: Video
Option Beschreibung Miscellaneous Ermöglicht die Aktivierung oder Deaktivierung der folgenden Geräte: Devices • Enable Camera (Kamera aktivieren) – standardmäßig aktiviert • Enable Secure Digital (SD) Card (Secure Digital (SD)-Karte aktivieren) – standardmäßig aktiviert • Secure Digital (SD) card boot (Secure Digital (SD)-Kartenstart) – standardmäßig aktiviert •... -
Seite 56: Optionen Des Bildschirms „Performance" (Leistung)
Option Beschreibung Standardeinstellung: Softwaregesteuert Enclave Memory Ermöglicht das Festlegen der SGX Enclave Reserve Memory Size (Intel SGX Enclave Reserve-Speichergröße). Size Die Optionen sind: • 32 MB • 64 MB • 128 MB – standardmäßig aktiviert Optionen des Bildschirms „Performance“ (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. -
Seite 57: Optionen Des Bildschirms „Power Management" (Energieverwaltung)
• Enable USB Wake Support (USB Wake Support aktivieren) • Wake on Dell USB-C Dock (Wake on Dell USB-C Dock) Standardeinstellung: Die Option ist deaktiviert. Wake on WLAN Ermöglicht die Aktivierung oder Deaktivierung der Funktion, die den Computer aus dem Off-Zustand (Aus) (Bei Netzanschluss hochfährt, wenn dies durch ein LAN-Signal ausgelöst wird. -
Seite 58: Optionen Des Bildschirms „Post Behavior" (Verhalten Beim Post)
• Standard – Lädt den Akku mit einer Standardrate vollständig auf. • ExpressCharge (Schnelllademodus) – Der Akku wird innerhalb kurzer Zeit mit der Dell Technologie zum schnellen Aufladen geladen. Diese Option ist standardmäßig aktiviert. • Primarily AC use (Primäre Wechselstromverwendung) •... -
Seite 59: Verwaltungsfunktionen
Option Beschreibung Enable Network (Netzwerk aktivieren). Diese Option ist standardmäßig aktiviert. Fn Key Emulation Ermöglicht die Festlegung der Option, bei der die Taste „Scroll Lock“ verwendet wird, um die Tastenfunktion „Fn“ zu simulieren. Enable Fn Key Emulation (Emulation für die Taste <Fn> aktivieren) (Standardeinstellung) Fn Lock Options Ermöglicht Ihnen, mit der Tastenkombination Fn+Esc für das primäre Verhalten der F1-F12-Tasten zwischen deren Standard- und sekundären Funktionen zu wechseln. -
Seite 60: Optionen Des Bildschirms „Virtualization Support" (Unterstützung Der Virtualisierung)
Optionen des Bildschirms „Virtualization support“ (Unterstützung der Virtualisierung) Option Beschreibung Virtualization Dieses Feld legt fest, ob ein Virtual Machine Monitor (VMM) die bedingten Hardwarefunktionen der Intel Virtualisierungstechnik nutzen kann. Enable Intel Virtualization Technology (Intel Virtualisierungstechnik aktivieren) – standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®-Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). -
Seite 61: Systemprotokolle
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. Den Computer neu starten. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 62: System- Und Setup-Kennwort
Klicken Sie auf BIOS zur Anzeige der BIOS-Versionen. Suchen Sie die neueste BIOS-Datei und klicken Sie auf Download (Herunterladen). Wählen Sie im Fenster Please select your download method below (Wählen Sie unten die Download-Methode) die bevorzugte Download-Methode aus. Klicken Sie dann auf Download Now (Jetzt herunterladen). Das Fenster File Download (Dateidownload) wird angezeigt. -
Seite 63: Löschen Oder Ändern Eines Vorhandenen System- Und Setup-Kennworts
Löschen oder Ändern eines vorhandenen System- und Setup- Kennworts Stellen Sie sicher, dass die Option Password Status (Kennwortstatus) (im System-Setup ) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorsie versuchen zu löschen oder ändern Sie das vorhandene System- und/oder Setup-Kennwort zu. Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. -
Seite 64: Software
Microsoft Windows 10 Home (64-Bit) Herunterladen von -Treibern Schalten Sie das/den Notebook ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Notebook ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell. -
Seite 65: Chipsatz-Treiber
Chipsatz-Treiber Der Chipsatz-Treiber unterstützt das System dabei, die Komponenten zu identifizieren und die benötigten Treiber ordnungsgemäß zu installieren. Stellen Sie sicher, dass der Chipsatz auf dem System installiert wurde, indem Sie die unten aufgeführten Controller überprüfen. Viele der häufig verwendeten Geräte werden unter „Andere Geräte“ aufgeführt, wenn keine Treiber installiert sind. Die unbekannten Geräte werden nicht mehr angezeigt, nachdem Sie den Chipsatz-Treiber installiert haben. -
Seite 66: Intel Management Engine
Intel Management Engine Überprüfen Sie, ob die Intel Management Engine bereits im Computer installiert ist. Tabelle 12. Intel Management Engine Vor der Installation Nach der Installation Realtek PCI-E-Speicherkarte Überprüfen Sie, ob die Realtek PCI-E-Speicherkarte bereits im Computer installiert ist. Tabelle 13. Realtek PCI-E-Speicherkarte Vor der Installation Nach der Installation Serieller E/A-Treiber... - Seite 67 Software...
-
Seite 68: Grafik-Controller-Treiber
Überprüfen Sie, ob der Grafik-Controller-Treiber bereits auf dem Computer installiert ist. Tabelle 14. Grafik-Controller-Treiber Vor der Installation Nach der Installation Netzwerktreiber Installieren Sie die WLAN- und Bluetooth-Treiber von der Dell Support-Website. Tabelle 15. Netzwerktreiber Vor der Installation Nach der Installation Realtek-Audio Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. -
Seite 69: Serial-Ata-Treiber
Serial-ATA-Treiber Installieren Sie den aktuellen Intel Rapid Storage-Treiber, um eine optimale Leistung zu gewährleisten. Die Verwendung der standardmäßigen Windows-Speichertreiber wird nicht empfohlen. Überprüfen Sie, ob die Serial-ATA-Standardtreiber auf dem Computer installiert sind. Sicherheitstreiber Dieser Abschnitt listet die Sicherheitsgeräte im Geräte-Manager auf. Sicherheitsgerätetreiber Überprüfen Sie, ob die Sicherheitsgerätetreiber bereits auf dem Computer installiert sind. -
Seite 70: Fehlerbehebung
Sie können die Diagnose beim Hochfahren mit einem der unten genannten Verfahren aufrufen. Schalten Sie den Computer ein. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics (Diagnose) auszuwählen. Drücken Sie dann die Eingabetaste. -
Seite 71: Diagnose-Led
Wiederherstellungsimage gefunden aber ungültig Zurücksetzen der Echtzeituhr Mit der Funktion zum Zurücksetzen der Echtzeituhr (RTC) können Sie Ihr Dell System wiederherstellen, wenn Szenarien wie Kein POST/ Kein Start/Kein Strom auftreten. Stellen Sei beim Einleiten der RTC-Zurücksetzung auf dem System sicher, dass das System ausgeschaltet und an die Stromversorgung angeschlossen ist. - Seite 72 • Besitzkennnummer • Administratorkennwort • Systemkennwort • HDD-Kennwort • TPM eingeschaltet und aktiv • Wichtige Datenbanken • Systemprotokolle Ob die folgenden Elemente ggf. zurückgesetzt werden, hängt von Ihrer Auswahl der benutzerdefinierten BIOS-Einstellungen ab: • Startliste • Enable Legacy OROMs (ROMs der Legacy-Option aktivieren) •...
-
Seite 73: Kontaktaufnahme Mit Dell
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
