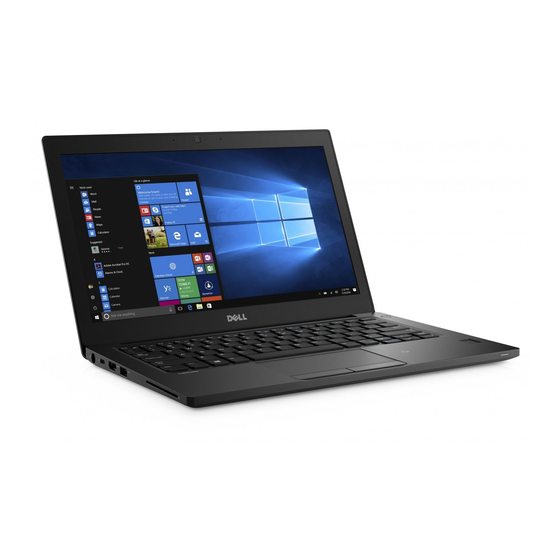

Dell Latitude 7280 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Latitude 7280:
- Schnellstart handbuch (2 Seiten) ,
- Schnellstart handbuch (2 Seiten) ,
- Benutzerhandbuch (70 Seiten)
Verwandte Anleitungen für Dell Latitude 7280
Inhaltszusammenfassung für Dell Latitude 7280
- Seite 1 Dell Latitude 7280 Benutzerhandbuch Vorschriftenmodell: P28S Vorschriftentyp: P28S001 October 2020 Rev. A07...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2019 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 6 Ausschalten des – Windows..............................6 Ausschalten des Computers — Windows 8........................6 Ausschalten des Computers — Windows 7........................6 Vor der Arbeit an Komponenten im Innern des Computers..................... 7 Sicherheitshinweise................................7 Nach der Arbeit an Komponenten im Inneren des Computers..................8 Kapitel 2: Ausbau und Wiedereinbau.................... - Seite 4 Einbauen des Netzanschluss-Ports..........................23 LED-Platine..................................24 Entfernen der LED-Platine............................24 Einbauen der LED-Platine.............................24 Smart Card-Modul................................25 Entfernen des Smart Card-Kartenträgers........................25 Einbauen des Smart Card-Kartenträgers........................26 Touchpad....................................26 Entfernen der Touchpadtastenplatine........................26 Einbauen der Touchpadtastenplatine..........................28 Bildschirmbaugruppe................................28 Entfernen der Bildschirmbaugruppe..........................28 Einbauen der Bildschirmbaugruppe..........................30 Touchdisplay..................................
- Seite 5 Systemprotokolle................................. 67 Aktualisieren des BIOS unter Windows..........................67 System- und Setup-Kennwort............................68 Zuweisen eines System-Setup-Kennworts........................68 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............68 Kapitel 5: Fehlerbehebung......................70 Enhanced Pre-boot System Assessment – ePSA-Diagnose..................70 Ausführen der ePSA-Diagnose............................ 70 Kapitel 6: Kontaktaufnahme mit Dell....................71 Inhaltsverzeichnis...
-
Seite 6: Kapitel 1: Arbeiten Am Computer
Arbeiten am Computer Themen: • Ausschalten des – Windows • Ausschalten des Computers — Windows 8 • Ausschalten des Computers — Windows 7 • Vor der Arbeit an Komponenten im Innern des Computers • Sicherheitshinweise • Nach der Arbeit an Komponenten im Inneren des Computers Ausschalten des –... -
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 8: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. 1. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard. -
Seite 9: Kapitel 2: Ausbau Und Wiedereinbau
Kamera-/Mikrofonmodul • Bildschirmscharnierabdeckungen • Systemplatine • Tastaturbaugruppe • Tastaturrahmen und Tastatur • Handballenauflage Liste der Schraubengrößen Tabelle 1. Latitude 7280 – Liste der Schraubengrößen M2 X 2,5 Komponente M2,5x6,0 M2x5 M2,5x3,5 M2x3 M2,5x4,0 M2x2 Rückseitige Abdeckung 8 (unverlierbare Schrauben) Akku mit 3 Zellen... -
Seite 10: Empfohlene Werkzeuge
Tabelle 1. Latitude 7280 – Liste der Schraubengrößen (fortgesetzt) M2 X 2,5 Komponente M2,5x6,0 M2x5 M2,5x3,5 M2x3 M2,5x4,0 M2x2 Netzanschluss-Port ESD-Halterung EDP-Halterung Touchpad-Tasten Fingerabdruck-Lesegerät LED-Platine Gehäuse für Smart Card- Lesegerät Halterung für Tastaturschloss Bildschirmscharnier Tastaturauflage Tastatur Systemplatine Halterung für Speichermodul Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich:... -
Seite 11: Austauschen Der Sim-Karte
Austauschen der SIM-Karte ANMERKUNG: Sie können SIM-Karten nur bei Systemen austauschen, die mit WWAN-Modul ausgeliefert werden. 1. Führen Sie eine Büroklammer oder ein Werkzeug zum Entfernen der SIM-Karte in die Bohrung am SIM-Kartenfach ein. 2. Verwenden Sie einen Stift, um das SIM-Kartenfach herauszuziehen. 3. - Seite 12 VORSICHT: Gehen Sie beim Lösen der Schrauben vorsichtig vor. Winkeln Sie die Schraubenzieher so an, dass er in den Kopf der Schraube (vordere Ecken an der Bodenabdeckung des Laptops) passt, damit der Schraubenkopf nicht abisoliert wird. 3. Heben Sie die Bodenabdeckung vom Computer. Ausbau und Wiedereinbau...
-
Seite 13: Einbauen Der Bodenabdeckung
● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com... -
Seite 14: Einbauen Des Akkus
Einbauen des Akkus 1. Setzen Sie den Akku in den Steckplatz im Computer ein. 2. Führen Sie das Akkukabel durch die Führungsklammer und schließen Sie es an den Anschluss auf der Systemplatine an. ANMERKUNG: Verlegen Sie das Akkukabel entsprechend, falls das Kabel an der Unterseite des Akkus lose ist. 3. -
Seite 15: Einsetzen Eines Pcie Ssd-Laufwerks
wird. Laufwerks Einsetzen eines PCIe SSD-Laufwerks 1. Schieben Sie die PCIe SSD-Karte in den entsprechenden Steckplatz. 2. Installieren Sie die SSD-Halterung über der PCIe SSD-Karte. ANMERKUNG: Stellen Sie beim Installieren der SSD-Halterung sicher, dass die Lasche auf der Halterung sicher mit der Lasche an der Handballenstütze befestigt ist. - Seite 16 3. So lösen Sie das Lautsprechermodul: a. Drücken Sie auf das Lautsprecherkabel, um es vom Anschluss auf der Systemplatine abzuziehen [1]. ANMERKUNG: Lösen Sie das Lautsprecherkabel aus der Führungsklemme. ANMERKUNG: Verwenden Sie einen Stift aus Kunststoff, um das Kabel vom Anschluss zu lösen. Ziehen Sie nicht am Kabel, da dies zu Kabelbrüchen führen kann.
-
Seite 17: Einbauen Des Lautsprechermoduls
Einbauen des Lautsprechermoduls 1. Richten Sie das Lautsprechermodul an den Steckplätzen am Computer aus. 2. Ziehen Sie die M2,0x3,0-Schrauben fest, um den Lautsprecher am Computer zu befestigen. 3. Führen Sie das Lautsprecherkabel durch die Halteklammern am Computer. 4. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. 5. -
Seite 18: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie 1. Setzen Sie die Knopfzellenbatterie in den Steckplatz im Computer ein. 2. Verlegen Sie das Kabel der Knopfzellenbatterie durch die Kabelführung bevor Sie das Kabel anschließen. 3. Schließen Sie das Kabel der Knopfzellenbatterie an den Anschluss auf der Systemplatine an. 4. -
Seite 19: Einsetzen Der Wwan-Karte
Einsetzen der WWAN-Karte 1. Setzen Sie die WWAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. 2. Verbinden Sie die WWAN-Kabel mit den Anschlüssen auf der WWAN-Karte. 3. Platzieren Sie die Metallhalterung und ziehen Sie die M2x3-Schraube fest, um sie am Computer zu befestigen. 4. -
Seite 20: Einsetzen Der Wlan-Karte
Einsetzen der WLAN-Karte 1. Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. 2. Verbinden Sie die WLAN-Kabel mit den Anschlüssen an der WLAN-Karte. 3. Platzieren Sie die Metallhalterung und ziehen Sie die M2x3-Schraube fest, um sie am Computer zu befestigen. 4. -
Seite 21: Installieren Eines Speichermoduls
wird. Installieren eines Speichermoduls 1. Setzen Sie das Speichermodul in den Anschluss ein, bis es einrastet. 2. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. 3. Bringen Sie die Bodenabdeckung. 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 22: Einbauen Der Kühlkörperbaugruppe
b. Entfernen Sie die M2,0x5,0-Schrauben, mit denen der Kühlkörper befestigt ist, und die M2,0x3,0-Schrauben, mit denen der Lüfter an der Systemplatine befestigt ist [2]. ANMERKUNG: Entfernen Sie die Schrauben in der auf dem Kühlkörper angegebenen Reihenfolge der Beschriftungen [1, 2, 3, c. -
Seite 23: Einbauen Des Netzanschluss-Ports
2. Entfernen Sie die : Bodenabdeckung Akku 3. So entfernen Sie den Netzanschluss: a. Trennen Sie das Kabel des Netzanschluss-Ports von der Systemplatine [1]. ANMERKUNG: Stellen Sie sicher, dass Sie das Klebeband von dem Anschluss entfernen. ANMERKUNG: Verwenden Sie einen Stift aus Kunststoff, um das Kabel vom Anschluss zu lösen. Ziehen Sie nicht am Kabel, da dies zu Kabelbrüchen führen kann. -
Seite 24: Led-Platine
LED-Platine Entfernen der LED-Platine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku 3. So entfernen Sie die LED-Platine: a. Trennen Sie das LED-Kabel von der LED-Platine [1]. VORSICHT: Ziehen Sie nicht an dem Kabel, da dies eine Beschädigung des Kabelanschlusses zur Folge hätte. -
Seite 25: Smart Card-Modul
Bodenabdeckung 6. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Smart Card-Modul Entfernen des Smart Card-Kartenträgers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku PCIe SSD-Karte... -
Seite 26: Einbauen Des Smart Card-Kartenträgers
Einbauen des Smart Card-Kartenträgers 1. Schieben Sie den Smart Card-Kartenträger in den Steckplatz und richten Sie ihn an den Laschen am Computer aus. 2. Ziehen Sie die M2x3-Schrauben fest, mit denen der Smart Card-Kartenträger am Computer befestigt wird. 3. Bringen Sie das Smart Card-Kabel an und verbinden Sie es mit dem Anschluss am Computer. 4. - Seite 27 b. Heben Sie das Smart Card-Kabel an, das am Computer befestigt ist [2], sodass Sie das Kabel der Touchpadtastenplatine sehen. c. Entfernen Sie das Klebeband, mit dem das Lautsprecherkabel am Touchpad befestigt ist [3]. ANMERKUNG: Lösen Sie das Lautsprecherkabel aus den Führungsklemmen der Touchpadtasten. 4.
-
Seite 28: Einbauen Der Touchpadtastenplatine
Einbauen der Touchpadtastenplatine 1. Setzen Sie die Touchpadtastenplatine in den Steckplatz und richten Sie die Laschen an den Aussparungen am Computer aus. 2. Ziehen Sie die M2,0x2,5-Schrauben fest, um die Touchpadtastenplatine am Computer zu befestigen. 3. Schließen Sie das Kabel der Touchpadtastenplatine an den Anschluss auf der Touchpadplatine an. 4. - Seite 29 ANMERKUNG: Weitere Informationen zum Ermitteln der Schraubenanzahl finden Sie unter Schraubenliste 3. So entfernen Sie die Bildschirmbaugruppe: a. Lösen Sie die WWAN- und WLAN-Kabel aus den Kabelführungskanälen [1]. b. Entfernen Sie die M2,0x5,0-Schrauben, mit denen die eDP-Halterung befestigt ist [2]. c.
-
Seite 30: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe 1. Legen Sie die Unterseite des Computers auf eine ebene Tischfläche und schieben Sie sie in die Nähe der Tischkante. 2. Bringen Sie die Bildschirmbaugruppe so an, dass sie mit den Bildschirmscharnierhalterungen am System ausgerichtet ist. 3. Halten Sie die Bildschirmbaugruppe fest und ziehen Sie die M2,5 x 4,0-Schrauben fest, mit denen die Bildschirmscharniere der Bildschirmbaugruppe an der Systemeinheit befestigt werden. - Seite 31 Bildschirmbaugruppe 3. So entfernen Sie das Touchdisplay: a. Lösen Sie mithilfe eines Kunststoffstifts die Kanten des Bildschirms. b. Greifen Sie den Bildschirm an der oberen Kante und drehen Sie ihn um. c. Ziehen Sie das Klebeband [1] und die Mylarfolie [2] ab. d.
-
Seite 32: Einbauen Des Touchdisplays
4. Entfernen Sie die Bildschirmblende von der Bildschirmbaugruppe. Einbauen des Touchdisplays ANMERKUNG: Die Vorgehensweise zum Einbauen des Touchdisplays gilt nur für die Konfiguration mit Touchdisplay. 1. Setzen Sie den Bildschirm auf die Bildschirmbaugruppe. 2. Schließen Sie das IR-Kabel und das eDP-Kabel wieder an. 3. -
Seite 33: Einbauen Der Bildschirmblende (Kein Touchdisplay)
1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Batterie WLAN-Karte WWAN-Karte Bildschirmbaugruppe 3. So entfernen Sie die Bildschirmblende: a. Lösen Sie mithilfe eines Kunststoffstifts die untere Kante des Bildschirms [1]. b. -
Seite 34: Nontouchdisplay
Nontouchdisplay Entfernen des Bildschirms (kein Touchdisplay) ANMERKUNG: Die Vorgehensweise zum Entfernen des Bildschirms gilt nur für die Konfiguration ohne Touchdisplay. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die folgenden Komponenten: Bodenabdeckung Batterie WLAN-Karte... - Seite 35 f. Entfernen Sie den Bildschirm. Ausbau und Wiedereinbau...
-
Seite 36: Einbauen Des Bildschirms (Kein Touchdisplay)
Einbauen des Bildschirms (kein Touchdisplay) ANMERKUNG: Die Vorgehensweise zum Einbauen des Bildschirms gilt nur für die Konfiguration ohne Touchdisplay. 1. Schließen Sie das Bildschirmkabel auf der Rückseite des Bildschirms an. 2. Bringen Sie das Mylar-Klebeband an, mit dem das Bildschirmkabel auf der Rückseite des Bildschirms befestigt wird. 3. -
Seite 37: Installieren Der Kamera
Installieren der Kamera Das Installationsverfahren gilt nur für Systeme, die mit einer Konfiguration ohne Touchdisplay ausgeliefert werden. 1. Schließen Sie das Kamerakabel an. 2. Setzen Sie das Kamera-/Mikrofonmodul in den Steckplatz auf der Bildschirmbaugruppe ein. 3. Befestigen Sie das Kameramodul mit dem Klebeband. 4. -
Seite 38: Bildschirmscharnierabdeckungen
Bildschirmscharnierabdeckungen Entfernen der Bildschirmscharnierabdeckung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die folgenden Komponenten: Bodenabdeckung Akku WLAN-Karte WWAN-Karte Bildschirmbaugruppe 3. Schieben Sie die Scharnierabdeckung von links nach rechts, um sie zu lösen und vom Bildschirm zu entfernen. Einbauen der Bildschirmscharnierabdeckung 1. -
Seite 39: Systemplatine
Systemplatine Entfernen der Systemplatine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. If your computer is shipped with a WWAN card, then the removal of a blank SIM card tray is a requirement. 2. - Seite 40 4. So trennen Sie die Kabel: ANMERKUNG: Verwenden Sie zum Trennen der Lautsprecher-, LED-Platinen-, Knopfzellenbatterie- und Netzanschluss-Port- Kabel einen Stift aus Kunststoff, um die Kabel von den Anschlüssen zu lösen. Ziehen Sie nicht am Kabel, da dies zu Kabelbrüchen führen kann. a.
- Seite 41 6. Entfernen Sie die M2,0x5,0-Schrauben, mit denen die USB Typ-C-Halterung befestigt ist. 7. Drehen Sie die Systemplatine um, ziehen Sie das Klebeband ab, mit dem die Halterung befestigt ist, und entfernen Sie den USB Typ-C- Anschluss von der Systemplatine. Ausbau und Wiedereinbau...
-
Seite 42: Installieren Der Systemplatine
Installieren der Systemplatine 1. Setzen Sie den USB Type-C-Anschluss zusammen mit der Halterung in den Steckplatz auf der Systemplatine. 2. Bringen Sie das Klebeband an, um die Type-C-Halterung zu befestigen. 3. Drehen Sie die Systemplatine um und ziehen Sie die M2x3-Schrauben an, um den USB Type-C-Anschluss an der Systemplatine zu befestigen. - Seite 43 Bodenabdeckung Akku Speichermodul PCIe-SSD-Laufwerke WLAN-Karte WWAN-Karte Kühlkörperbaugruppe Systemplatine 3. Lösen Sie die Kabel vom Handballenstützenende. a. Touchpad- und USH-Platinenkabel [1] b. Kabel für Tastaturhintergrundbeleuchtung [2] c. Tastaturkabel [3] 4. So entfernen Sie die Tastaturbaugruppe: ANMERKUNG: Informationen zu den Schrauben finden Sie in der Schraubenliste. a.
-
Seite 44: Einbauen Der Tastaturbaugruppe
Einbauen der Tastaturbaugruppe ANMERKUNG: Die Tastatur und das Tastatur-Auflagefach werden zusammen als Tastaturbaugruppe bezeichnet. ANMERKUNG: Die Tastatur verfügt über mehrere Ausrichtpunkte an der Gitterseite, die zum Sichern und Einpassen in die Ersatztastatur fest nach unten gedrückt werden müssen. 1. Richten Sie die Tastaturbaugruppe an den Schraubenhalterungen am Computer aus. 2. -
Seite 45: Tastaturrahmen Und Tastatur
Tastaturrahmen und Tastatur Entfernen der Tastatur aus dem Tastatur-Auflagefach 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Tastaturbaugruppe. 3. Entfernen Sie die fünf M2,0x2,0-Schrauben, mit denen die Tastatur an der Tastaturbaugruppe befestigt ist. 4. -
Seite 46: Handballenauflage
Handballenauflage Wiedereinbauen der Handballenstütze 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Speichermodul PCIe-SSD-Laufwerke WLAN-Karte WWAN-Karte Netzanschluss Kühlkörperbaugruppe Knopfzellenbatterie Lautsprecher Bildschirmbaugruppe Systemplatine Tastatur... - Seite 47 Netzanschluss WLAN-Karte WWAN-Karte PCIe-SSD-Laufwerke Speicher Akku Bodenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Ausbau und Wiedereinbau...
-
Seite 48: Kapitel 3: System
System ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Wechseln Sie für weitere Informationen über die Konfiguration Ihres Computers zu Hilfe und Support auf Ihrem Windows-Betriebssystem und wählen Sie die Option zum Anzeigen der Informationen über Ihren Computer aus. -
Seite 49: System
System Funktion Technische Daten Chipsatz In Prozessor integriert DRAM-Busbreite 64 Bit Flash-EPROM SPI 128 MBit/s PCIe-Bus 100 MHz Externe DMI 3.0 (8 GT/s) Bustaktrate Arbeitsspeicher – Technische Daten Funktion Technische Daten Speicheranschluss In den Prozessor integriert Speicherkapazität 4 GB und 16 GB Arbeitsspeicherty DDR4 SDRAM-2133 MHz Speicher... -
Seite 50: Audio
Audio Funktion Technische Daten Typen Vierkanal-High-Definition-Audio Controller Realtek ALC3246 Stereo- 24 Bit (Analog-zu-Digital und Digital-zu-Analog) Konvertierung Interne High-Definition-Audio Schnittstelle Externe Mikrofoneingang, Stereokopfhörer- und Headset-Kombianschluss Schnittstelle Lautsprecher Zwei Interner 2 W (Effektivwert) je Kanal Verstärker Lautstärkeregler Abkürzungstasten Akku – technische Daten Funktion Technische Daten ●... -
Seite 51: Netzadapter-Spezifikationen
Betrieb Docking-Optionen ANMERKUNG: Docking-Stationen sind separat erhältlich. Optionen ● Dell Dock WD15 ● Dell Dock Stand DS1000 ● Dell Thunderbolt Dock TB16 Anschlüsse und Stecker – Technische Daten Tabelle 5. Temperatur – Technische Daten Funktion Technische Daten Audio Mikrofoneingang, Stereokopfhörer- und Headset-... -
Seite 52: Kommunikation
Tabelle 5. Temperatur – Technische Daten (fortgesetzt) Funktion Technische Daten Ein USB 3.0Ein DisplayPort über USB Typ-C (optional Thunderbolt Speicherkartenleser Micro SIM (Subscriber Identity Module)-Karte Docking-Port ExpressCard Keine Netzadapter E5 65 W E5 65 W (nur für Indien) E5 90 W E4 65 W HF (ohne BFR/PVC) Power Companion 45 W (Dura Ace) Hybride Powerbank und Adapter (45 W) (nur 12 Zoll, nicht 14/15) -
Seite 53: Anzeige
Funktion Technische Daten Multi-Touch Konfigurierbare einzelner Finger und Multi-Finger-Gesten Anzeige Funktion Technische Daten HD mit reflexionsarmer Beschichtung Luminanz 200 cd/qm Höhe 155,52 mm (6,12 Zoll) Breite 276,62 mm (10,89 Zoll) Diagonale 317,5 mm (12,5 Zoll) Maximale 1366 x 768 Auflösung Bildwiederholfreq 60 Hz/48 Hz uenz... -
Seite 54: Abmessungen Und Gewicht
Funktion Technische Daten Maximale 1920 x 1080 Auflösung Bildwiederholfreq 60 Hz uenz Maximale +/-80° Betrachtungswink el (horizontal) Maximale +/-80° Betrachtungswink el (vertikal) Bildpunktgröße 0,144 x 0,144 Abmessungen und Gewicht Funktion Technische Daten Höhe Vorderseite 11,51 mm (0,45 Zoll) Höhe Rückseite 17,05 mm (0,71 Zoll) (kein Touchscreen) - Seite 55 Tabelle 8. Höhe – maximale Werte (fortgesetzt) Temperatur Technische Daten Luftverschmutzungsklasse System...
-
Seite 56: Kapitel 4: System-Setup
System- und Setup-Kennwort Startmenü Drücken Sie die <F12>, wenn das Dell™-Logo angezeigt wird, um ein einmaliges Menü mit einer Liste der gültigen Startgeräte für das System zu starten. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 57: Optionen Des System-Setup
Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Registerkarte Weiter zum nächsten Fokusbereich. -
Seite 58: Beschreibung
Option Beschreibung Boot list options ● Legacy ● UEFI – standardmäßig ausgewählt Advanced Boot Mit dieser Option können Sie ROMs der Legacy-Option laden. Standardmäßig ist die Option Enable Legacy Options Option ROMs (ROMs der Legacy-Option aktivieren) deaktiviert. Enable Attempt Legacy Boot (ROMs der Legacy-Option aktivieren) ist standardmäßig deaktiviert. - Seite 59 ● Enable USB Boot Support (Unterstützung für USB-Start aktivieren) – standardmäßig aktiviert ● Enable the Thunderbolt ports (Thunderbolt-Anschlüsse aktivieren) – standardmäßig aktiviert ● Always Allow Dell Docks (Dell-Docks immer gestatten) – standardmäßig aktiviert ● Enable External USB Port (Äußeren USB-Anschluss aktivieren) – standardmäßig aktiviert.
-
Seite 60: Video
Option Beschreibung ● 5 sec (5 Sekunden) ● 10 sec (10 Sekunden) – standardmäßig aktiviert ● 15 sec (15 Sekunden) ● 30 sec (30 Sekunden) ● 1 min (1 Minute) ● 5 min (5 Minuten) ● 15 min (15 Minuten) ●... - Seite 61 Option Beschreibung ANMERKUNG: Wenn „Strong Password“ (sicheres Kennwort) aktiviert ist, müssen Administratorkennwort und Systemkennwort mindestens einen Großbuchstaben und einen Kleinbuchstaben enthalten und eine Mindestlänge von 8 Zeichen haben. Password Ermöglicht die Festlegung der minimalen und maximalen Länge des Administrator- und Systemkennworts. Configuration ●...
-
Seite 62: Optionen Des Bildschirms „Secure Boot" (Sicherer Start)
Option Beschreibung Admin Setup Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. Lockout Standardeinstellung: Die Option ist aktiviert. Master password Diese Option ist nicht standardmäßig aktiviert. lockout Optionen des Bildschirms „Secure Boot“ (Sicherer Start) Option Beschreibung Secure Boot Diese Option aktiviert oder deaktiviert die Funktion Secure Boot (Sicherer Start). -
Seite 63: Optionen Des Bildschirms „Performance" (Leistung)
Option Beschreibung ● 32 MB ● 64 MB ● 128 MB – standardmäßig aktiviert Optionen des Bildschirms „Performance“ (Leistung) Option Beschreibung Multi Core In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. Die Leistung mancher Support Anwendungen verbessert sich mit zusätzlichen Cores. - Seite 64 Configuration ● Standard – Lädt den Akku mit einer Standardrate vollständig auf. ● ExpressCharge (Schnelllademodus) – Der Akku wird innerhalb kurzer Zeit mit der Dell Technologie zum schnellen Aufladen geladen. Diese Option ist standardmäßig aktiviert. ● Primarily AC use (Primäre Wechselstromverwendung) ●...
-
Seite 65: Optionen Des Bildschirms „Post Behavior" (Verhalten Beim Post)
Optionen des Bildschirms „POST Behavior“ (Verhalten beim POST) Option Beschreibung Adapter Warnings Ermöglicht die Aktivierung oder Deaktivierung der Warnmeldungen des System-Setup-Programms (BIOS) beim Verwenden bestimmter Netzteile. Standardeinstellung: Enable Adapter Warnings (Netzteilwarnungen aktivieren) Keypad Ermöglicht die Auswahl einer von zwei Methoden zum Aktivieren des numerischen Tastenblocks, der in die interne (Embedded) Tastatur eingebettet ist. -
Seite 66: Optionen Des Bildschirms „Virtualization Support" (Unterstützung Der Virtualisierung)
Optionen des Bildschirms „Virtualization support“ (Unterstützung der Virtualisierung) Option Beschreibung VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®-Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). Enable VT for Direct I/O (VT für direkte E/A aktivieren) – standardmäßig aktiviert. Trusted Execution Diese Option legt fest, ob ein Measured Virtual Machine Monitor (MVMM) die zusätzlichen Hardwarefunktionen der Intel Trusted Execution Technology nutzen kann. -
Seite 67: Systemprotokolle
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. ● Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 68: System- Und Setup-Kennwort
System- und Setup-Kennwort Tabelle 9. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen. - Seite 69 4. Wählen Sie die Option Setup-Kennwort aus, ändern oder löschen Sie das vorhandene Setup-Kennwort und drücken Sie die Eingabetaste oder die Tabulatortaste. ANMERKUNG: Wenn Sie das Systemkennwort und/oder Setup-Kennwort ändern, geben Sie das neue Passwort erneut ein, wenn Sie dazu aufgefordert werden. Wenn Sie das Systemkennwort und Setup-Kennwort löschen, bestätigen Sie die Löschung, wenn Sie dazu aufgefordert werden.
-
Seite 70: Kapitel 5: Fehlerbehebung
1. Schalten Sie den Computer an. 2. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics auszuwählen. Drücken Sie dann die Eingabetaste. -
Seite 71: Kapitel 6: Kontaktaufnahme Mit Dell
Eingangsrechnung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog. Dell bietet verschiedene Optionen für Online- und Telefonsupport an. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
