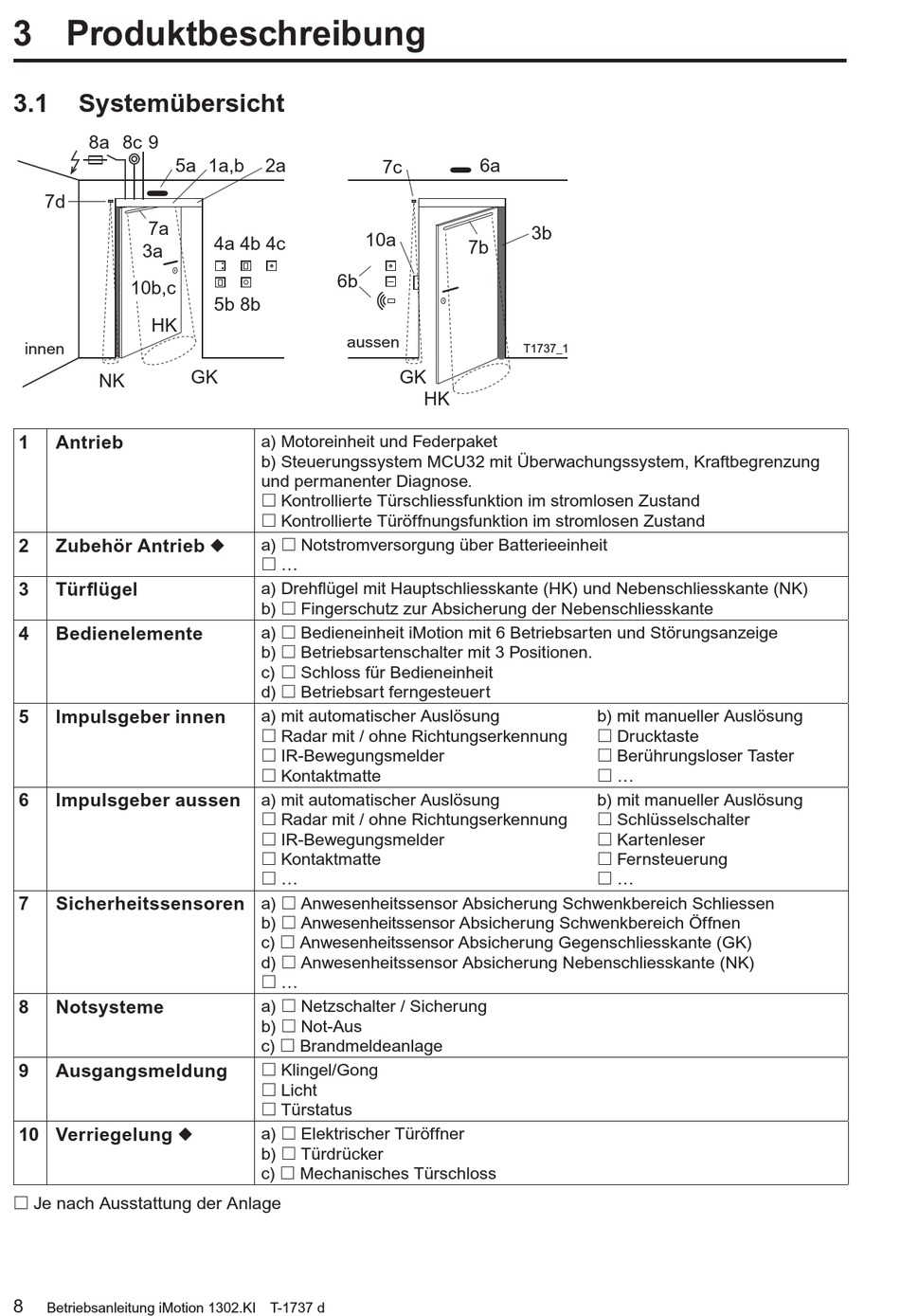

Produktbeschreibung; Systemübersicht - Tormax Automatic iMotion 1302.KI Betriebsanleitung

3 Produktbeschreibung

3.1 Systemübersicht
8a 8c 9
5a
7d
7a
3a
10b,c
HK
innen
NK
1 Antrieb
2 Zubehör Antrieb u
3 Türflügel
4 Bedienelemente
5 Impulsgeber innen
6 Impulsgeber aussen
7 Sicherheitssensoren
8 Notsysteme
9 Ausgangsmeldung
10 Verriegelung u
£ Je nach Ausstattung der Anlage
8
Betriebsanleitung iMotion 1302.KI T-1737 d
1a,b 2a
4a 4b 4c
6b
5b 8b
aussen
GK
a) Motoreinheit und Federpaket
b) Steuerungssystem MCU32 mit Überwachungssystem, Kraftbegrenzung
und permanenter Diagnose.
£ Kontrollierte Türschliessfunktion im stromlosen Zustand
£ Kontrollierte Türöffnungsfunktion im stromlosen Zustand
a) £ Notstromversorgung über Batterieeinheit
£ ...
a) Drehflügel mit Hauptschliesskante (HK) und Nebenschliesskante (NK)
b) £ Fingerschutz zur Absicherung der Nebenschliesskante
a) £ Bedieneinheit iMotion mit 6 Betriebsarten und Störungsanzeige
b) £ Betriebsartenschalter mit 3 Positionen.
c) £ Schloss für Bedieneinheit
d) £ Betriebsart ferngesteuert
a) mit automatischer Auslösung
£ Radar mit / ohne Richtungserkennung
£ IR-Bewegungsmelder
£ Kontaktmatte
a) mit automatischer Auslösung
£ Radar mit / ohne Richtungserkennung
£ IR-Bewegungsmelder
£ Kontaktmatte
£ ...
a) £ Anwesenheitssensor Absicherung Schwenkbereich Schliessen
b) £ Anwesenheitssensor Absicherung Schwenkbereich Öffnen
c) £ Anwesenheitssensor Absicherung Gegenschliesskante (GK)
d) £ Anwesenheitssensor Absicherung Nebenschliesskante (NK)
£ ...
a) £ Netzschalter / Sicherung
b) £ Not-Aus
c) £ Brandmeldeanlage
£ Klingel/Gong
£ Licht
£ Türstatus
a) £ Elektrischer Türöffner
b) £ Türdrücker
c) £ Mechanisches Türschloss
6a
7c
3b
10a
7b
T1737_1
GK
HK
b) mit manueller Auslösung
£ Drucktaste
£ Berührungsloser Taster
£ ...
b) mit manueller Auslösung
£ Schlüsselschalter
£ Kartenleser
£ Fernsteuerung
£ ...
