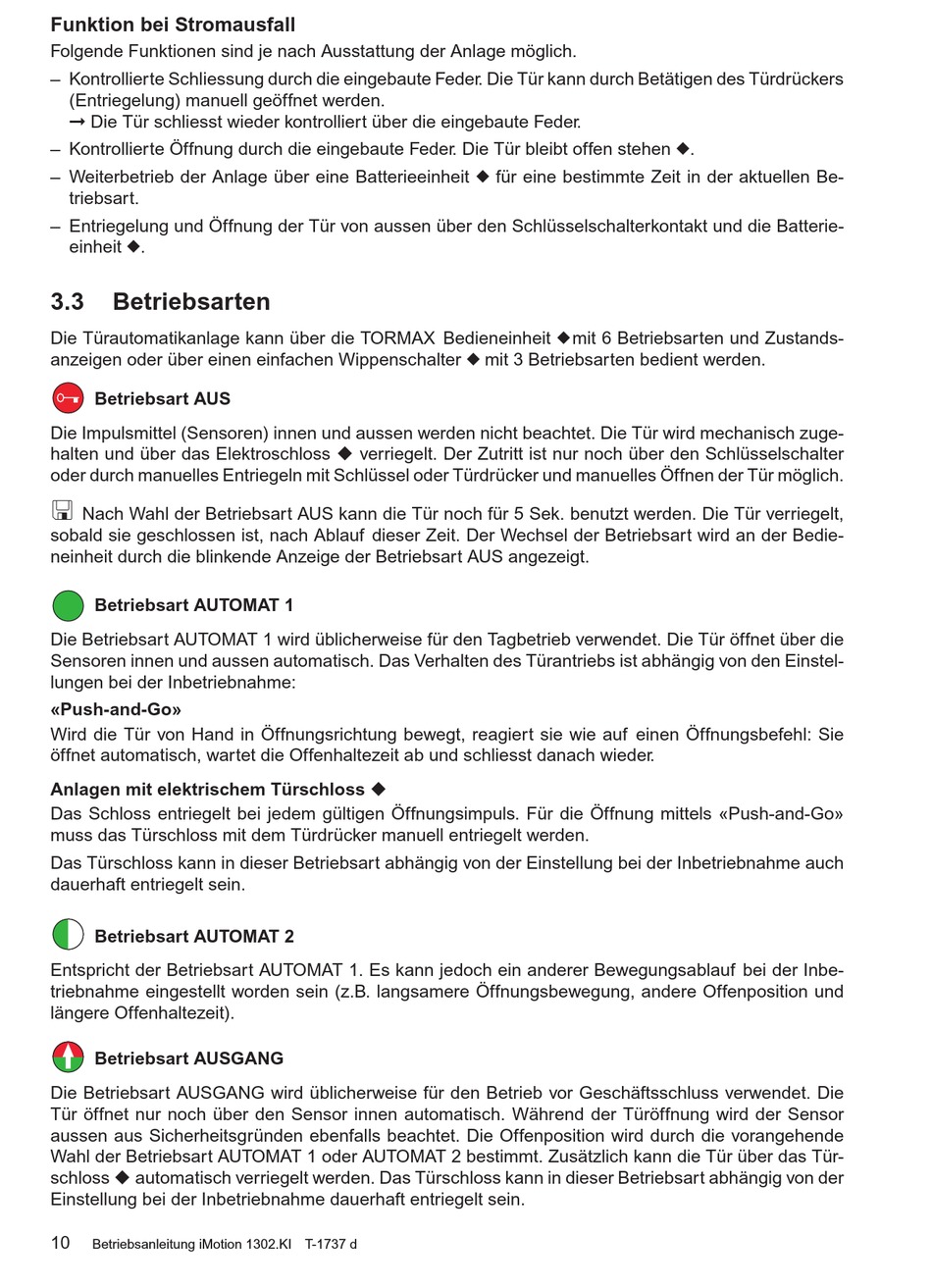

Funktion bei Stromausfall
Folgende Funktionen sind je nach Ausstattung der Anlage möglich.
– Kontrollierte Schliessung durch die eingebaute Feder. Die Tür kann durch Betätigen des Türdrückers
(Entriegelung) manuell geöffnet werden.
Die Tür schliesst wieder kontrolliert über die eingebaute Feder.
– Kontrollierte Öffnung durch die eingebaute Feder. Die Tür bleibt offen stehen u.
– Weiterbetrieb der Anlage über eine Batterieeinheit u für eine bestimmte Zeit in der aktuellen Be-
triebsart.
– Entriegelung und Öffnung der Tür von aussen über den Schlüsselschalterkontakt und die Batterie-
einheit u.
3.3
Betriebsarten
Die Türautomatikanlage kann über die TORMAX Bedieneinheit u mit 6 Betriebsarten und Zustands-
anzeigen oder über einen einfachen Wippenschalter u mit 3 Betriebsarten bedient werden.
Betriebsart AUS
Die Impulsmittel (Sensoren) innen und aussen werden nicht beachtet. Die Tür wird mechanisch zuge-
halten und über das Elektroschloss u verriegelt. Der Zutritt ist nur noch über den Schlüsselschalter
oder durch manuelles Entriegeln mit Schlüssel oder Türdrücker und manuelles Öffnen der Tür möglich.
<
Nach Wahl der Betriebsart AUS kann die Tür noch für 5 Sek. benutzt werden. Die Tür verriegelt,
sobald sie geschlossen ist, nach Ablauf dieser Zeit. Der Wechsel der Betriebsart wird an der Bedie-
neinheit durch die blinkende Anzeige der Betriebsart AUS angezeigt.
Betriebsart AUTOMAT 1
Die Betriebsart AUTOMAT 1 wird üblicherweise für den Tagbetrieb verwendet. Die Tür öffnet über die
Sensoren innen und aussen automatisch. Das Verhalten des Türantriebs ist abhängig von den Einstel-
lungen bei der Inbetriebnahme:
«Push-and-Go»
Wird die Tür von Hand in Öffnungsrichtung bewegt, reagiert sie wie auf einen Öffnungsbefehl: Sie
öffnet automatisch, wartet die Offenhaltezeit ab und schliesst danach wieder.
Anlagen mit elektrischem Türschloss u
Das Schloss entriegelt bei jedem gültigen Öffnungsimpuls. Für die Öffnung mittels «Push-and-Go»
muss das Türschloss mit dem Türdrücker manuell entriegelt werden.
Das Türschloss kann in dieser Betriebsart abhängig von der Einstellung bei der Inbetriebnahme auch
dauerhaft entriegelt sein.
Betriebsart AUTOMAT 2
Entspricht der Betriebsart AUTOMAT 1. Es kann jedoch ein anderer Bewegungsablauf bei der Inbe-
triebnahme eingestellt worden sein (z.B. langsamere Öffnungsbewegung, andere Offenposition und
längere Offenhaltezeit).
Betriebsart AUSGANG
Die Betriebsart AUSGANG wird üblicherweise für den Betrieb vor Geschäftsschluss verwendet. Die
Tür öffnet nur noch über den Sensor innen automatisch. Während der Türöffnung wird der Sensor
aussen aus Sicherheitsgründen ebenfalls beachtet. Die Offenposition wird durch die vorangehende
Wahl der Betriebsart AUTOMAT 1 oder AUTOMAT 2 bestimmt. Zusätzlich kann die Tür über das Tür-
schloss u automatisch verriegelt werden. Das Türschloss kann in dieser Betriebsart abhängig von der
Einstellung bei der Inbetriebnahme dauerhaft entriegelt sein.
10
Betriebsanleitung iMotion 1302.KI T-1737 d
