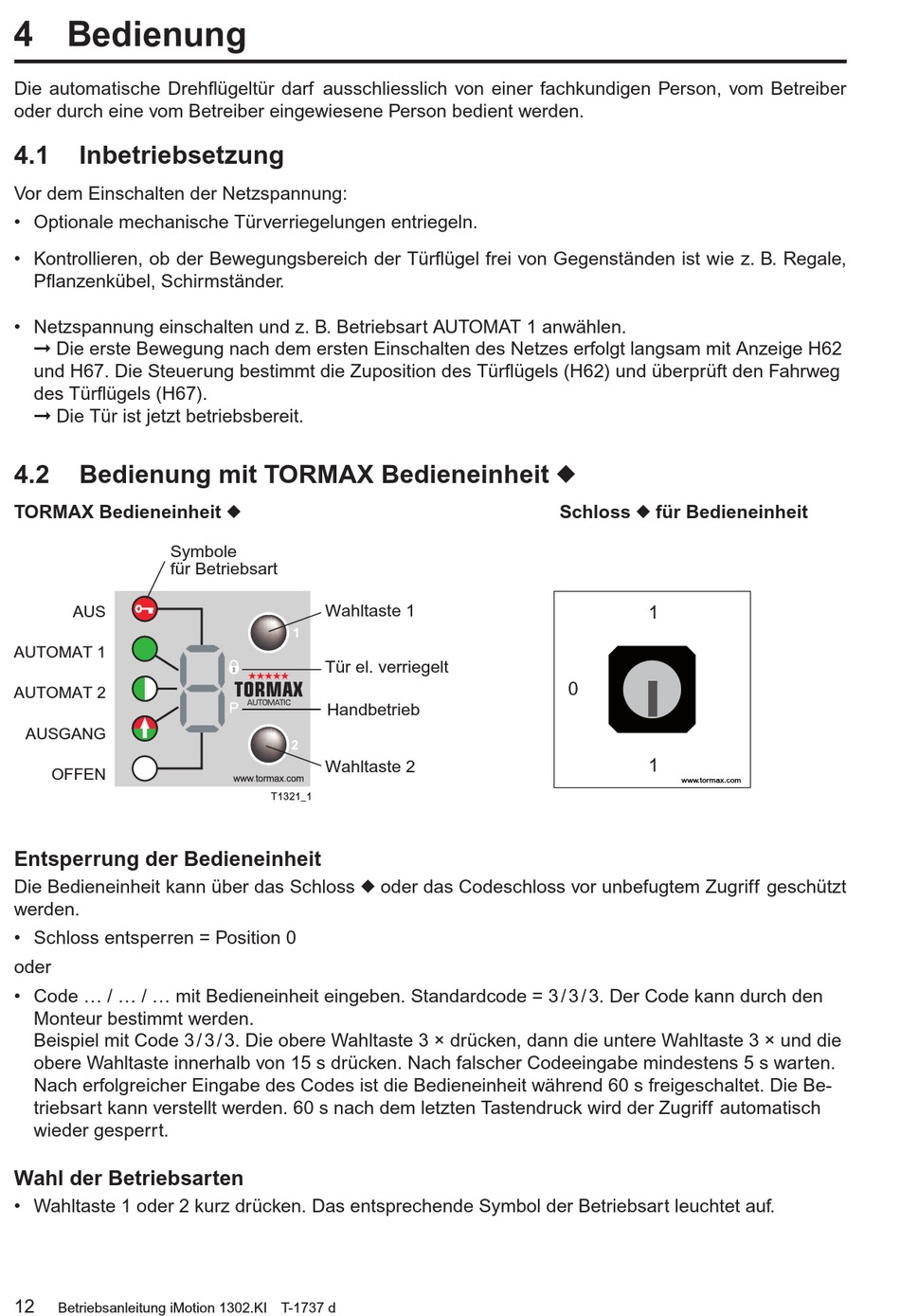

4 Bedienung
Die automatische Drehflügeltür darf ausschliesslich von einer fachkundigen Person, vom Betreiber
oder durch eine vom Betreiber eingewiesene Person bedient werden.
4.1
Inbetriebsetzung
Vor dem Einschalten der Netzspannung:
• Optionale mechanische Türverriegelungen entriegeln.
• Kontrollieren, ob der Bewegungsbereich der Türflügel frei von Gegenständen ist wie z. B. Regale,
Pflanzenkübel, Schirmständer.
• Netzspannung einschalten und z. B. Betriebsart AUTOMAT 1 anwählen.
Die erste Bewegung nach dem ersten Einschalten des Netzes erfolgt langsam mit Anzeige H62
und H67. Die Steuerung bestimmt die Zuposition des Türflügels (H62) und überprüft den Fahrweg
des Türflügels (H67).
Die Tür ist jetzt betriebsbereit.
4.2
Bedienung mit TORMAX Bedieneinheit u
TORMAX Bedieneinheit u
Symbole
für Betriebsart
AUS
AUTOMAT 1
AUTOMAT 2
AUSGANG
OFFEN
Entsperrung der Bedieneinheit
Die Bedieneinheit kann über das Schloss u oder das Codeschloss vor unbefugtem Zugriff geschützt
werden.
• Schloss entsperren = Position 0
oder
• Code ... / ... / ... mit Bedieneinheit eingeben. Standardcode = 3 / 3 / 3. Der Code kann durch den
Monteur bestimmt werden.
Beispiel mit Code 3 / 3 / 3. Die obere Wahltaste 3 × drücken, dann die untere Wahltaste 3 × und die
obere Wahltaste innerhalb von 15 s drücken. Nach falscher Codeeingabe mindestens 5 s warten.
Nach erfolgreicher Eingabe des Codes ist die Bedieneinheit während 60 s freigeschaltet. Die Be-
triebsart kann verstellt werden. 60 s nach dem letzten Tastendruck wird der Zugriff automatisch
wieder gesperrt.
Wahl der Betriebsarten
• Wahltaste 1 oder 2 kurz drücken. Das entsprechende Symbol der Betriebsart leuchtet auf.
12
Betriebsanleitung iMotion 1302.KI T-1737 d
Wahltaste 1
Tür el. verriegelt
1
Handbetrieb
2
3
4
Wahltaste 2
T1321_1
Schloss u für Bedieneinheit
1
0
1
