Seite 1: Inhaltsverzeichnis
Sicherheitshinweise • Produktvorstellung • Teileliste • Bildschirmanzeige • Tasten • Zusammenbau • Verwendung • Wartung • Eckdaten • • Problembehandlung • EU-Konformitätserklärung • WEEE-Informationen • Garantieinformationen... -
Seite 2: Sicherheitshinweise
Sicherheitshinweise Diese Anleitung vor der Verwendung dieses Produkts sorgfältig durchlesen und zum späteren Gebrauch aufbewahren. Nutzungseinschränkungen • Diesen Staubsauger nicht in Außenbereichen oder einem gewerblichen oder industriellen Umfeld verwenden. Er ist ausschließlich zum Gebrauch in Privathäusern oder Autos vorgeseh- • Den Staubsauger nicht im Auto aufbewahren, um zu vermeiden, dass die Akkulaufzeit durch hohe oder niedrige Temperaturen beeinträchtigt wird. -
Seite 3: Akku Und Aufladen
Sicherheitshinweise • Bei Verwendung eines elektrischen Bürstenkopfs Gliedmaßen und Haustiere von den rotier- enden Bürstenköpfen fernhalten, um Verletzungen zu vermeiden. • Weder das Netzteil berühren noch das Gerät mit nassen Händen bedienen, um Verletzungen zu vermeiden. • Keine Flüssigkeiten aufsaugen (z. B. Wasser, Cola). •... - Seite 4 Sicherheitshinweise • Den Staubsauger nicht in der Nähe von Wärmequellen oder in feuchten Bereichen (z. B. Heizkörpern oder Badezimmern) aufladen und die Ladestation dort nicht installieren. • Netzteil oder Ladestation nicht mit einem feuchten Tuch abwischen und nicht mit nassen Händen berühren. •...
-
Seite 5: Produktvorstellung

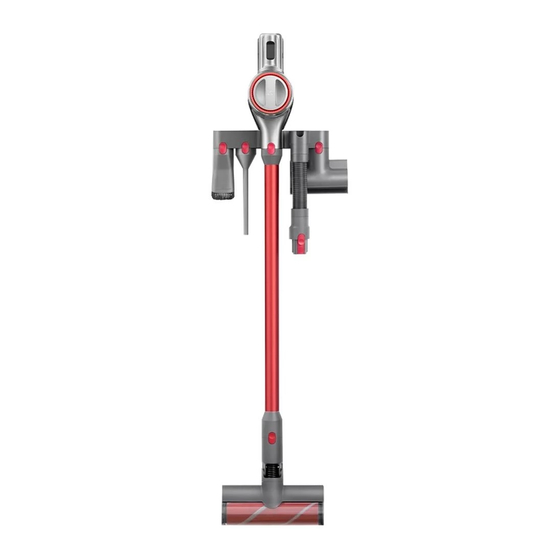

Produktvorstellung Staubsauger Hinterer Filter Bildschirm Modus-Taste • Drücken Sie die Modus-Taste, um den Saugmodus zu ändern. * Im MAX-Modus läuft der Lüfter bei voller Drehzahl. Die Akkulaufzeit verkürzt sich und es wird ggf. warme Luft abgegeben. Dauerbetrieb-Taste • Drücken Sie den Auslöser, um zu saugen. Betätigen Sie die Dauerbetrieb-Taste bei gedrücktem Auslöser, um in den Dauerbetriebsmodus zu wechseln. -
Seite 6: Teileliste
Teileliste Netzteil Fugendüse Staubbürste Teppichbürste Motorisierte Minibürste Stab Flexschlauch... -
Seite 7: Bildschirmanzeige
Bildschirmanzeige Der kabellose Roborock Staubsauger ist mit einem 1,3 Zoll großen OLED-Display ausgestattet, auf dem relevante Informationen in Echtzeit angezeigt werden. Standby- und Betriebsmodi Aktiv Standby Anzeige Dauerbetriebsmodus Anzeige verbleibende Laufzeit bei Gebrauch im aktuellen Modus Anzeige der verbleibenden Leistung im Standby-Modus... -
Seite 8: Tasten
Tasten Dauerbetrieb-Taste Drücken Sie die Dauerbetrieb-Taste, um in den Dauerbetriebsmodus zu wechseln. Das Dauerbetrieb-Symbol wird auf dem Bildschirm angezeigt. Drücken Sie im Dauerbetriebsmodus den Auslöser, um zu saugen und den Dauerbetrieb zu aktivieren. Im Dauerbetriebsmodus stoppt der Staubsauger nicht, wenn der Auslöser losgelassen wird. Drücken Sie erneut die Dauerbetrieb-Taste, um den Dauerbetriebsmodus zu deaktivieren und den Reinigungsvorgang zu beenden. -
Seite 9: Zusammenbau
Zusammenbau Aufbau von Staubsauger und Zubehör Option 1 Verbinden Sie Stab und Staubsauger und bringen Sie dann ein Zubehörteil an. Zum Trennen auf die Verriegelung drücken Klick Klick Option 3 Verbinden Sie Flexschlauch und Staubsauger und bringen Sie dann ein Zubehörteil an. Option 2 Verbinden Sie den Staubsauger direkt mit einem * Motorisierte Zubehörteile wie die motorisierte Minibürste oder die Teppichbürste Zubehörteil. -
Seite 10: Verwendung
Verwendung Aufladen Wenn der Akku geladen wird, wird neben dem aktuellen Akkustand eine Ladeanimation angezeigt. Der Bildschirm schaltet sich nach 1 Minute Inaktivität automatisch aus. Hinweise: 1. Zur besseren Erkennbarkeit ist der Bildschirm beim Aufladen dem Benutzer zugewandt. 2. Beim Aufladen wechselt der Staubsauger in den Lademodus und stoppt alle anderen Funktionen. -
Seite 11: Verwenden Des Staubsaugers
Verwendung Verwenden des Staubsaugers 1. Bei Verwenden der Teppichbürste oder motorisierten Minibürste am Staubsauger können die Oberflächen bestimmter Stoffe pillen oder schwer zu reinigen sein. In einem solchen Fall wird empfohlen, diese Oberflächen mit der Staubbürste oder Fugendüse abzusaugen. 2. Vor dem Reinigen glänzender Böden wie Parkett oder Fliesen ist sicherzustellen, dass sich kein harter Schmutz in der Teppich- bürste verfangen hat, um Kratzer zu vermeiden. -
Seite 12: Verwenden Des Bürstenzubehörs
Verwendung Verwenden des Bürstenzubehörs 3. Motorisierte Minibürste: Absaugen von Betten, Sofas und Polstermöbeln zur 1. Fugendüse: Milbenbekämpfung. Reinigen enger Spalten, z. B. bei Leisten, Ecken und Stufen. 2. Staubbürste: Absaugen von Sofas, Stühlen und anderen Polstermöbeln sowie ebenen Flächen wie Tischen und Regalen. Tipp: Die Staubbürste kann auch allein verwendet werden, um den Staubsauger und andere Gegenstände im Haushalt abzustauben. - Seite 13 Verwendung Verwenden des Bürstenzubehörs 5. Flexschlauch: Verbinden Sie Staubbürste oder Fugendüse, um kleine oder 4. Teppichbürste: schmale Bereiche wie Schubladen und Fahrzeuginnen- räume zu reinigen. Schließen Sie den Stab an, um kurz- und mittelflorige Teppiche zu reinigen. Die Teppichbürste kann auch für kratzerempfindliche Böden verwendet werden.
-
Seite 14: Wartung
Wartung Produktgarantie 2. Um den Staubbehälter zu leeren, drücken Sie auf den Staubbehälter-Öffner vorne am Griff in Pfeilrichtung und 1. Verwenden Sie ausschließlich Originalteile. Die leeren Sie ihn über einem Mülleimer aus. Der Staubbehälter Verwendung von Nicht-Originalteilen kann Ihren Anspruch sollte mindestens einmal pro Woche geleert werden. -
Seite 15: Reinigen Des Staubbehälters
Wartung Reinigen des Staubbehälters 3. Drücken Sie nach dem Entleeren des Staubbehälters auf den Staubbehälter-Öffner neben dem Staubbehälter, um den Staubbehälter zwecks Reinigung zu entfernen. Ladekontakte Hinweis: Reinigen Sie den Staubbehälter nicht mit Reinigungsmittel, Poliermittel oder Lufterfrischer. Stellen Sie den Staubbehälter nicht in eine Geschirrspülmaschine oder ähnliche Geräte. 5. -
Seite 16: Einsetzen Des Staubbehälters
Wartung Einsetzen des Staubbehälters Reinigen des Frontfilters und der Multi- zykloneinheit * Frontfilter und Multizykloneinheit sollten mindestens einmal pro Monat gereinigt werden. 1. Trennen Sie den Staubsauger vor der Reinigung von der Stromversorgung und drücken Sie den Auslöser nicht während der Reinigung. 2. -
Seite 17: Entfernen Des Frontfilters Und Der Multizykloneinheit
Wartung Entfernen des Frontfilters und der Multizykloneinheit 4. Spülen Sie Frontfilter und Multizykloneinheit mit kaltem 2. Drehen Sie die Multizykloneinheit gegen den Uhrzei- Wasser ab, bis sie sauber sind, und lassen Sie sie dann trocknen. gersinn, wie in der Abbildung gezeigt. 5. -
Seite 18: Einsetzen Von Frontfilter Und Multizykloneinheit
Wartung Einsetzen von Frontfilter und Multizykloneinheit 1. Positionieren Sie den Frontfilter, wie in der Abbildung 3. Richten Sie Multizykloneinheit und Staubsauger aus, wie gezeigt. in der Abbildung gezeigt, und drehen Sie sie zum Einrasten im Uhrzeigersinn. 2. Platzieren Sie den Frontfilter über die rechte Seite der Multizykloneinheit und drücken Sie ihn vorsichtig nach links, um die Schutzverriegelung bei nicht eingesetztem Filter zu öffnen. - Seite 19 Wartung Einsetzen von Frontfilter und Multizykloneinheit 2. Spülen Sie das Innere des hinteren Filters mit Wasser ab 5. Drücken Sie den Staubbehälter vorsichtig in die angezeigte Richtung, bis dieser hörbar eingerastet ist. und drehen Sie diesen dabei, um alle Zwischenräume zu reinigen.
-
Seite 20: Reinigen Der Rollen
Wartung Reinigen des hinteren Filters Reinigen der Rollen Befolgen Sie diese Anweisungen, wenn Sie die Rollen * Der hintere Filter sollte alle zwei Monate abgewaschen werden. 5. Setzen Sie den getrockneten Filter wieder ein, indem Sie überprüfen und reinigen, um eine optimale Leistung ihn an der Entriegelungsmarkierung ausrichten, in den sicherzustellen. -
Seite 21: Reinigen Der Motorisierten Minibürste
Wartung Reinigen der motorisierten Minibürste 3. Reinigen Sie die Rolle und waschen Sie sie ab. 1. Halten Sie die Bürste so, dass der Verriegelungsmecha- nismus in Ihre Richtung zeigt. Drehen Sie die Verriegelung mithilfe einer Münze gegen den Uhrzeigersinn und entfernen Sie sie. -
Seite 22: Reinigen Der Teppichbürste
Wartung Reinigen der motorisierten Minibürste Reinigen der Teppichbürste 5. Wenn die Rolle vollkommen trocken ist, setzen Sie sie 1. Halten Sie die Bürste so, dass der Verriegelungsmecha- wieder ein. nismus in Ihre Richtung zeigt. Drehen Sie die Verriegelung mithilfe einer Münze gegen den Uhrzeigersinn und entfernen Sie sie. - Seite 23 Wartung Reinigen der Teppichbürste 5. Setzen Sie die Rolle wieder ein, wie in der Abbildung gezeigt. 3. Nehmen Sie die Endkappe von der Rolle ab und entfernen Sie etwaige um die beiden Teile gewickelte Fasern. 6. Halten Sie die Bürste so, dass der Verriegelungsmecha- Roller End Cap nismus in Ihre Richtung zeigt.
-
Seite 24: Eckdaten
Eckdaten Staubsauger Name Parameter Modell H6M1A Abmessungen 284 mm x 111 mm x 221 mm Akku 22,2 V/3610-mAh-Lithium-Akku Gewicht Ca. 1,4 kg 22,2 V Nennspannung Nennleistung 420 W Netzteil Name Parameter Modell BTC03RR Abmessungen 65,2 mm x 36,3 mm x 103,3 mm Nenneingang 100–240 V ~ 0,6 A Nennausgang 25,6 V 0,8 A Nennfrequenz 50–60Hz... -
Seite 25: Problembehandlung
Problembehandlung Bildschirm-Fehlermeldungen Wenn der Staubsauger nicht ordnungsgemäß funktioniert, wird auf dem Bildschirm eine Fehlermeldung angezeigt. Überprüfen Sie den Bildschirm und beheben Sie das Problem mithilfe der nachstehenden Tabelle. Fehlerschweregrad Bildschirm Lösung Niedriger Akkustand. Vor der Verwendung laden. Niedriger Akkustand. Vor der Verwendung laden. Den Staubsauger an einen kühlen Ort bringen. -
Seite 26: Eu-Konformitätserklärung
EU-Konformitätserklärung Hersteller: Beijing Roborock Technology Co., Ltd. Floor 6, Suite 6016, 6017, 6018, Building C, Kangjian Baosheng Plaza, Adresse: No.8 Heiquan Road, Haidian District, Beijing P.R. China erklären, dass diese Konformitätserklärung unter unserer alleinigen Verantwortung herausgegeben wurde und dass die Produkte: Produktbeschreibung: Handstaubsauger und Zubehör... - Seite 27 EU-Konformitätserklärung 1. Elektromagnetische Verträglichkeit – Anforderungen an Haushaltgeräte, Elektrowerkzeuge und ähnliche Elektrogeräte – Teil 1: Störaussendung EMV-Richtlinie 2014/30/EU 2. Elektromagnetische Verträglichkeit – Anforderungen an Haushaltgeräte, Elektrowerkzeuge 1.EN 55014-1:2006+A1+A2 und ähnliche Elektrogeräte – EN 55014-1:2017 Teil 2: Störfestigkeit – Produktfamiliennorm 2.EN 55014-2: 2015 3.
- Seite 28 EU-Konformitätserklärung 1. Sicherheit von Transformatoren, Drosseln, Netzgeräten und dergleichen – Teil 1: Allgemeine Anforderungen und Prüfungen Niederspannungsrichtlinie 2014/35/EC 2. Sicherheit von Transformatoren, Drosseln, Netzgeräten und dergleichen für 1.EN 61558-1:2005+A1:2009 Versorgungsspannungen bis 1.100 V – 2.EN 61558-2-16:2009+A1:2013 Teil 2-16: Besondere Anforderungen und Prüfungen an Schaltnetzteilen (SMPS) und Transformatoren für Schaltnetzteile 1.
- Seite 29 EU-Konformitätserklärung （(EU) 2019/1782 ） Veröffentlichte Informationen Wert und Präzision Einheit Beijing Roborock Technology Co., Ltd. Adresse: Floor 6, Suite 6016, 6017, 6018, Building C, — — Kangjian Baosheng Plaza, No. 8 Heiquan Road, Haidian District, Beijing P.R. China Handelsregisternummer: 91110108306467260B Stromversorgungsmodell: BTC03RR —...
-
Seite 30: Weee-Informationen
WEEE-Informationen Korrekte Entsorgung dieses Produkts. Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zuge- führt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. -
Seite 31: Garantieinformationen
Garantieinformationen Die Garantiezeit hängt von den Gesetzen des Landes ab, in dem das Produkt verkauft wird, und die Garantie liegt in der Verantwortung des Verkäufers. Die Garantie deckt nur Material- und Verarbeitungsfehler ab. Reparaturen unter Garantie dürfen nur von einem autorisierten Servicecenter durchgeführt werden.
