Vorab ein paar Bemerkungen meinerseits.
FrSky hat drei kreiselunterstützende Empfänger im Angebot. Diese unterscheiden sich nur unwesentlich in ihren
Eigenschaften und der Bedienung, Lediglich die Ausstattung ist unterschiedlich. Deshalb habe ich den Versuch
gewagt, die drei Bedienungsanleitungen von FrSky in einem Dokument zusammenzufassen. Die Abweichungen
werden jedoch für jeden Empfänger getrennt behandelt. Die Grundlage diese Anleitung bilden die Manuale von
FrSky Vers.1 auf der Basis der Firmwareversion Archer-X_2.1.5.frsk
Einführung
Die Archer SR6/SR8 PRO/ SR10 PRO sind kreiselstabilisierte Empfänger mit eingebautem 3-Achsen-Gyroskop und 3-
Achsen-Beschleunigungsmesser, sie haben 8 hochpräzise PWM-Kanalausgänge und verfügen über mehrere Flugmodi
und Konfigurationsmethoden. Sie unterstützen die volle Signalstärke mit zwei abnehmbaren Antennen und
garantieren so optimalen Antennenempfang und maximale Reichweite. Zusätzlich zu all dem kann der SR8 PRO auch
als Redundanz-Empfänger zusammen mit jedem anderen FrSky ACCESS-fähigen Empfänger, der mit einem SBUS-
Anschluss ausgestattet ist, verwendet werden.
Alle Archer-Empfänger sind besonders an das ACCESS-Protokoll angepasst. Sie verfügen nicht nur über drahtlose
Firmware-Upgrades und erhöhte Reichweite und Telemetrie-Leistung, der S6R/SR8 PRO/ SR10 PRO unterstützt jetzt
mehr Funktionen wie konfigurierbare Telemetrie-Leistung, S.Port/F.Port/ (*F.Port 2.0-Umschaltung und FLR-
Ausgang. Weitere wertvolle Funktionen sind in der Entwicklung, um das wahre Potenzial des ACCESS-Protokolls zu
erschließen.
(*Archer SR10 Pro

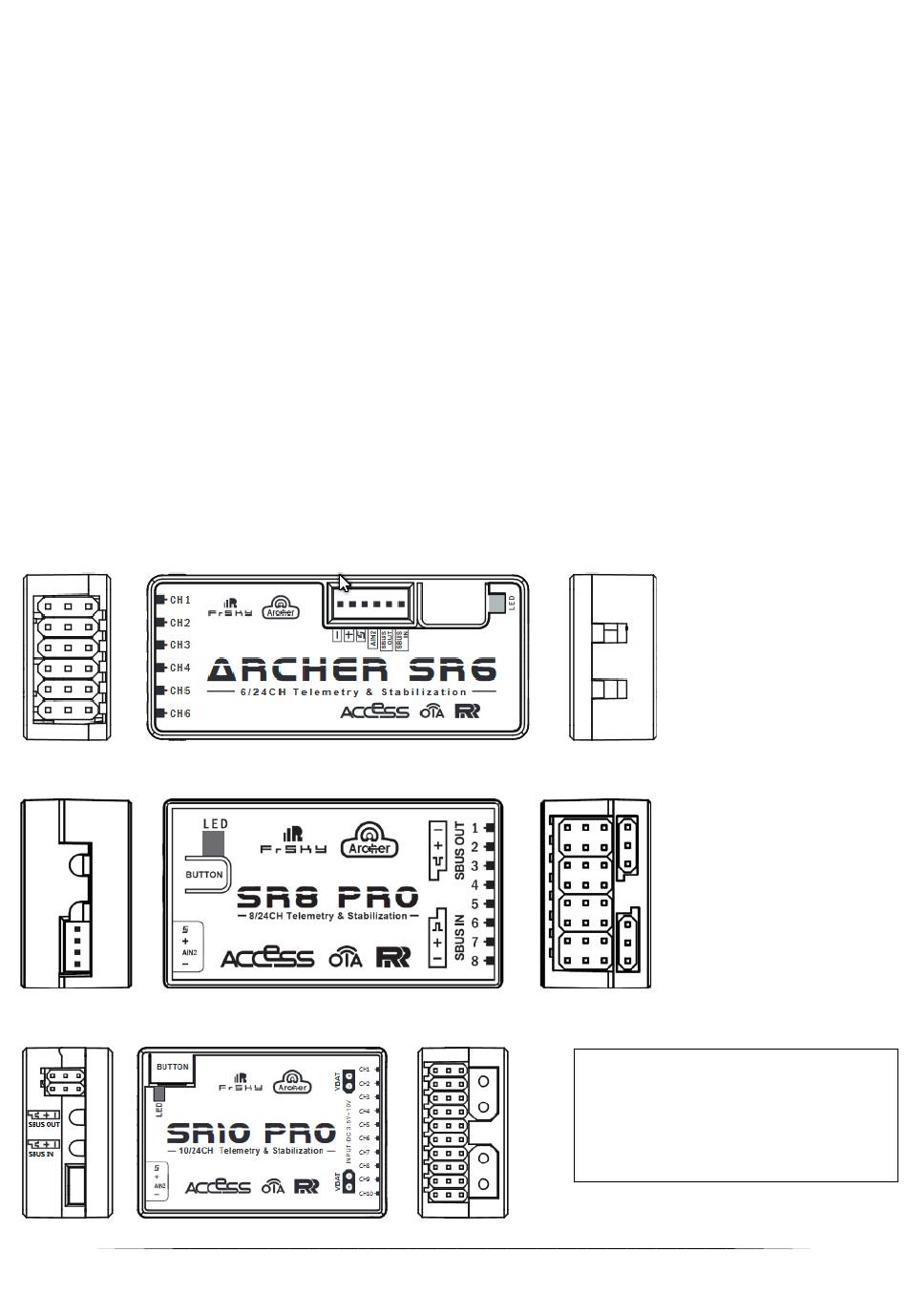

Übersicht
Archer S6R

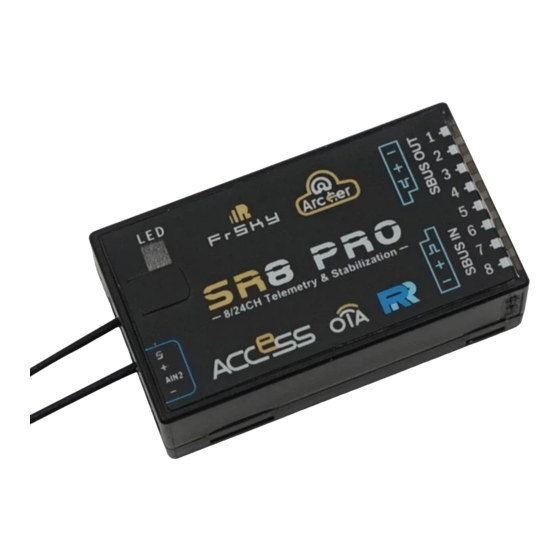

Archer SR8 PRO
Archer SR10 Pro
Warnung: Stecken Sie eine zusätzliche
Stromversorgung nicht in einen anderen
Anschluss (Kanal, S.Port, SBUS, usw.),
während Sie den Empfänger mit einer
Doppelstromversorgung betreiben.
1
Verwandte Anleitungen für FrSky Archer SR6
Inhaltszusammenfassung für FrSky Archer SR6
- Seite 1 FrSky Vers.1 auf der Basis der Firmwareversion Archer-X_2.1.5.frsk Einführung Die Archer SR6/SR8 PRO/ SR10 PRO sind kreiselstabilisierte Empfänger mit eingebautem 3-Achsen-Gyroskop und 3- Achsen-Beschleunigungsmesser, sie haben 8 hochpräzise PWM-Kanalausgänge und verfügen über mehrere Flugmodi und Konfigurationsmethoden. Sie unterstützen die volle Signalstärke mit zwei abnehmbaren Antennen und garantieren so optimalen Antennenempfang und maximale Reichweite.
- Seite 2 (*Volle Reichweite: ＞2km, Reichweite kann je nach örtlichen Gegebenheiten variieren) ● Spannungsmessbereich über AIN2 (Externes Gerät): 0-36V (* (Batteriespannungsteilungsverhältnis: 1:10） (*nicht beim SR6, maximale Eingangsspannung = 3,3V ● Kompatibilität: Alle FrSky ACCESS-Sender Merkmale ● ACCESS-Protokoll mit Over The Air (OTA) ●...
-
Seite 3: Led-Statusanzeigen
Binden per Optionen mit den Funktionen der Kanäle 13 bis 16 belegt werden. Beachte CH1 bis CH10 sollten mit den entsprechenden Servos verbunden werden. S.Port wird verwendet, um die Firmware zu aktualisieren, zum Bearbeiten der Parametereinstellungen über FrSky STK PC-Tool und zum Verbinden mit Telemetrie-Sensoren. - Seite 4 Registrierung & automatisches Binden (Smart Match Befolgen Sie die folgenden Schritte, um den Registrierungs- und Bindevorgang abzuschließen: 1. Bringen Sie den Sender/das Sendemodul in den [Reg]-Status. 1.1 Für Taranis X-Lite Pro als Beispiel, schalten Sie den Sender ein, gehen Sie zum MENÜ-MODELL SETUP-SEITE 2, wählen Sie Intern oder Extern RF, und wählen Sie [Reg].
- Seite 5 Normal-Flug-Modi Stabilisierung Konventionelles Modell Deltafläche Stabilisierungsmodus Automatikmodus Nurflügel Automatikmodus Hovern V-Leitwerk Messerflug Die Modelltypen könnten über STAB RX.Lua/FreeLink APP/FreeLink.exe) aktiviert werden. Bei Bedarf könnte der SR8 PRO als Standard 8-Kanal-Empfänger verwendet werden. Konventionelles Modell Die verfügbaren Flugmodi können CH10 und CH11 mit zwei dreistufigen Schaltern zugewiesen werden. Flugmodus Stabilisierung Automatikmodus...
- Seite 6 Höhe mit Gas/Seite gehalten. Der Höhenruder-Kanal arbeitet nur im Stabilisierungsmodus. Konfiguration Methoden: APP-Konfiguration FrSky Funkkonfiguration PC-Konfigurationssoftware (FrSky STK USB-Updater) Konfigurationsparameter: Flügeltyp, Montageart, Verstärkungseinstellung, Offset-Winkeleinstellung, Beschleunigungsmesserkalibrierung. APP(IOS/Android) Konfiguration： - Verbinden Sie den SR8 PRO mit der App mit AirLink S. Der Menübildschirm wird unten angezeigt (für SR10 PRO als...
- Seite 8 Sie können die App herunterladen und mehr über ihre Verwendung erfahren.
- Seite 9 Einstellungen müssen mit dem LUA-Skript „FrSky SxR.lua“ vom Sender aus gemacht werden. - Schließen Sie das SR6 /SR8 PRO/ SR10 PRO wie unten gezeigt an den FrSky STK USB-Adapter an und verbinden Sie es mit dem PC. - Starten Sie die Freelink.exe und rufen Sie die Homepage auf.
- Seite 10 SR8 Pro SR10 Pro Der Menübildschirm auf der Startseite wird unten angezeigt: 1. Öffnen (Open): Ermöglicht der PC-Software den Zugriff auf die Konfigurationsdaten des SR8 PRO. 2. Lesen Read): Ruft die gespeicherten SR8 PRO-Daten ab, die in der PC-Software bearbeitet werden sollen. 3.
- Seite 11 6. Default: Setzt alle Einstellungen der PC-Software auf die Werkseinstellungen zurück Konfigurationsparameter Die Konfigurationsparameter sind oben auf der Oberfläche aufgelistet: Tragflächentyp, Montageart, Verstärkungseinstellung, Offset-Winkeleinstellung, Beschleunigungsmesserkalibrierung Tragflächen-Typ Optionen der Flügeltypen: Wing_Rud_Ele_Ail--konventionelles Modell Wing_Delta_Ail/Wing_Flying-- Delta/Nurflügel Wing_Vtail_Ail--V-Leitwerk AUX1: Wenn ausgewählt, wird die AIL2-Funktion auf CH5 deaktiviert AUX2: Wenn ausgewählt, wird die ELE2-Funktion auf CH6 deaktiviert Montageart...
- Seite 12 Es stehen die Optionen Level (Normal), Buttom (auf dem Kopf), Right up (auf der rechten Seite) und Left up (auf der linken Seite) zur Verfügun Kreiselverstärkungseinstellung Der erste Teil Kompensationsrichtung: Auswahl der Flugrichtung von AIL, AIL2, ELE, ELE2 und RUD. "＋" bedeutet positiv und "-" bedeutet negativ.
- Seite 13 Der Winkel von Quer- und Seitenruder kann an den entsprechenden Kanälen eingestellt werden. Es kann ein gerader und ebener Messerflug realisiert werden. Hinweis: Der optionale Bereich reicht von -20° bis 20°. Für die Konfigurierung vom Sender aus steht das LUA-Skript “FrSky SxR.lua“ bereit. Es ist über SYS > SCHC- Karte > SCRIPTS > TOOLS zu erreichen.
- Seite 14 Beschleunigungssensor-Kalibrierung Die positiven und negativen Werte in Bezug auf das Drei-Achsen-Gyroskop und den Beschleunigungsmesser ergeben insgesamt sechs Werte, die erfasst werden müssen. Bitte folgen Sie den Anweisungen auf dem Bildschirm. - Klicken Sie auf die Schaltfläche "Kalibrierung" und warten Sie, bis die GELBE LED nicht mehr blinkt und damit anzeigt, dass die Kalibrierung für diese Ausrichtung abgeschlossen ist.
- Seite 15 Überprüfung der Fluglage Um die Flugsicherheit zu gewährleisten, wird dringend empfohlen, die Ausgleichsrichtung des Modells zu überprüfen. Die Aktivierung des Auto-Level-Modus erzeugt einen starken Ausschlag am Quer- und Höhenruder, der zur Überprüfung der Reaktion von Quer- und Höhenruder verwendet wird. Auch das Aktivieren des Messerflug- und des Hover-Modus hat die gleiche Reaktion auf das Seitenruder zur Folge.
- Seite 16 Selbsttest Hinweise - Stellen Sie das Modell vor dem Selbsttest auf den Boden (ebene Fläche). - Beim Fliegen des Modells ist das aerodynamische Gleichgewicht wichtiger als die waagerechte Lage, was dazu führt, dass das Modell bei niedriger Geschwindigkeit in konstanter Höhe mit leicht nach oben gerichteter Nase fliegt. Um ein "Abtauchen"...
- Seite 17 Betätigen Sie den an CH12 gebundenen Steuerknüppel niemals während des Fluges. Wenn dies der Fall ist, löst es den Selbsttest aus und kann zum Absturz des Modells führen. Setup - Kalibrieren Sie den SR8 PRO mit der Lua. oder Freelink App oder der PC-Software und installieren Sie ihn im Modell. Vergewissern Sie sich, dass die Einstellungen des Flächentyps und des Montagetyps mit dem vorgesehenen Modelleinbau identisch sind.
- Seite 18 1. Um den Selbsttest auszulösen muss SH zügig getastet werden, damit der Empfänger auslöst, nach dem Motto Zick-Zack. Laut Anleitung von FrSky soll 3-mal hin und her geschaltet werden. Dabei leuchtet schon nach dem 2. Mal die blaue LED im Standlicht auf. Während dieser Phase, die ca. 5s dauert, wird der übliche innere Selbsttest durchgeführt.
- Seite 19 L11 wird von L10 angestoßen, wenn die 5s abgelaufen sind und gibt die Meldung „Jetzt alle Ruder in beide Endlagen bringen. Danach bitte warten“ aus. Diese Wartezeit erscheint einem sehr lang, doch das Ergebnis ist, dass sich die Ruder bewegen und man sicher ist, dass der Selbsttest auch wirklich ausgelöst wurde.
- Seite 20 Programmierbeispiel für die drei Flugmodi im Quickmodus Für die Einstellung der Kreiselempfindlichkeit wird hier der Gastrimmtaster verwendet.
