FrSky ACCESS G-RX8 Bedienungsanleitung

Bedienungsanleitung für FrSky ACCESS G-RX8
Einführung
Vielen Dank, dass Sie sich für den FrSky G-RX8 8/24CH Telemetrieempfänger entschieden haben. Um die Vorteile
dieses Systems voll auszuschöpfen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch und richten Sie das Gerät
wie unten beschrieben ein.

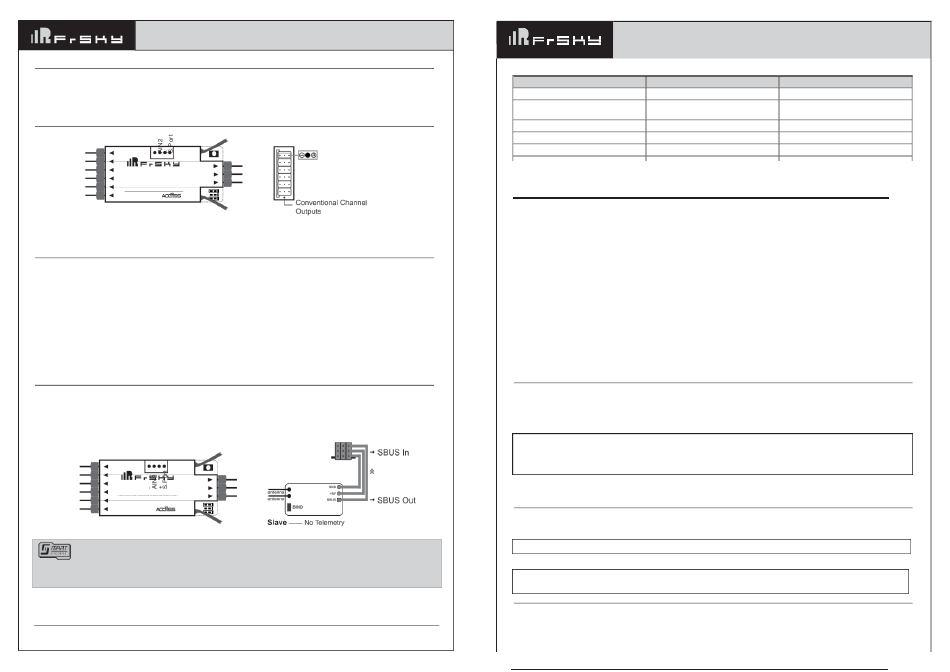

Übersicht
F / S
CH 1
CH 2
US IN
S . B
CH 3
1-6CH
G-RX8S
. BUS O U T / CH 8
CH 4
CH 7
8/24CH T EL E M E T
CH 5
R Y
L E
CH 6 D
Technische Daten
● Abmessung: 55,26mm×17mm×8mm (L × B × H)
● Gewicht: 5,8g
● Anzahl der Kanäle: 24CH
● Betriebsspannungsbereich: 3.5V~10V~10V
● Betriebsstrom: 100mA@5V
● Betriebsbereich: Vollbereich
● Firmware aktualisierbar
● Kompatibilität: ZUGANG
● Servo-Bildrate: 9ms (HS--Hochgeschwindigkeitsmodus)
18 ms (FS--Normalgeschwindigkeitsmodus)
Merkmal
● Variometer-Sensor: Der Messbereich beträgt -700m-10000m mit einer Genauigkeit von 0,1m
(Hochpräzisionsversion), unterstützter Höhenmesser (der Geschwindigkeitsbereich beträgt +-16,7m/s).
● G-RX8 unterstützt die Redundanzfunktion für den Master- und Slave-Empfänger. Der Master-Empfänger
empfängt das SBUS-Signal vom Slave-Empfänger. Der Master-Empfänger kann G-RX8 sein, und der Slave-
Empfänger kann Empfänger mit SBUS-Ausgang sein (z.B. FrSky X8R, X6R, X4RSB, XSR, XM, XM+, R-XSR, G-
RX8, L9R, etc).
● Installiert mit ACCESS-Protokoll
CH 1 F / S
CH 2
S.BUS IN
CH 3
1-6CH
G-RX8S
. BUS O U T / CH 8
CH 4
CH 7
8/24CH T EL E M E T
CH 5
R Y
L E
CH 6 D
Smart Port (S. Port) ist eine von FrSky Electronic Co., Ltd. entwickelte vollduplex-Digitalübertragungsschnittstelle für
Signalkabel. Alle Produkte, die mit Smart Port ausgestattet sind (einschließlich XJT-Modul, RX8R-Empfänger, neue nabenlose
Sensoren, neues Smart Dashboard usw.), Benutzerdaten der seriellen Schnittstelle und andere Benutzereingabe-/Ausgabegeräte
können ohne Einschränkungen für Zahlen oder Sequenzen mit hoher Übertragungsgeschwindigkeit angeschlossen werden.
R
G
B
R
G
B
Bedienungsanleitung für FrSky ACCESS G-
RX8
LED-Zustand
Grüne LED Rote LED
Ein
Blitz
Blitz
Ein
Ein
Aus
Registrierung & Automatische Bindung (Smart Match TM)
Mit dem FrSky ACCESS-Protokoll kann das Sender/Sendemodul den Empfänger ohne Verwendung der Taste
"F/S" binden.
Führen Sie den folgenden Schritt aus, um das Registrierungs- und Verbindungsverfahren abzuschließen:
1. Bringen Sie das Sender/Sendemodul in den Status[Reg].
1.1 Für Taranis X-Lite Pro als Beispiel schalten Sie den Sender ein, gehen Sie auf die MENÜ-MODELL-SETUP-
Seite 2, wählen Sie Internal oder Extermal RF und wählen Sie[Reg].
2. Schließen Sie den Akku an den Empfänger an, während Sie die F/S-Taste am Empfänger gedrückt halten. Die
rote LED und die grüne LED am Empfänger leuchten und zeigen den Status[Reg] an. Wählen Sie[ENTER] am
Sender, die rote und grüne LED blinken, und der Sender zeigt[Registrierung ok] an.
3. Schalten Sie den Empfänger aus.
4. Bewegen Sie den Cursor, um den Empfänger 1[Bindung] auszuwählen.
5. Schließen Sie den Akku an den Empfänger an, die GRÜNE LED blinkt und zeigt den Status[Bind] an. Wählen
Sie den RX, der GRÜNE bleibt eingeschaltet, und der Sender zeigt[Bind erfolgreich] an.
6. Der Senderausgang[Bind], die GRÜNE LED leuchtet weiterhin, die ROTE LED ist aus und zeigt an, dass normal
gearbeitet wird.
So schalten Sie den SBUS / PWM-Modus um
a) Schalten Sie den Empfänger ein, wenn die blaue LED am Empfänger leuchtet, befindet sich der Empfänger
derzeit im SBUS-Modus, ansonsten im PWM-Modus.
b) Verbinden Sie die Signalpins CH1 und CH2 mit dem mitgelieferten Jumper vor dem Binden, der Empfänger
wechselt in den PWM-Modus. Der Empfänger wechselt in den SBUS-Modus, ohne dass der Jumper
angeschlossen ist.
Hinweis:
1. SBUS-Modus: CH1~CH6 Ausgang hochpräzises PWM-Signal (Fehler < 0,5 us), SBUS IN wird für
Redundanzfunktion verwendet &CH8 Ausgänge SBUS-Signal &CH7 keine Ausgänge.
2. PWM-Modus: CH1~CH8 PWM-Ausgangssignal. SBUS IN wird für die Redundanzfunktion verwendet.
So wechseln Sie den FS-Modus/HS-Modus
a) Die werkseitige Voreinstellung ist der FS-Modus.
b) Um zum Empfänger zu gelangen[Optionen], wählen Sie die 9 ms PWM oder nicht.
Hinweis: Der SBUS-Ausgang ist 9ms, unabhängig vom HS/FS-Modus.
Warnung: Der HS-Modus wird nur bei Digitalservos angewendet. Andere Servos sollten den FS-
Modus wählen, da sonst die Servos heiß werden und ausbrennen können.
So deaktivieren/aktivieren Sie die Höhenmesserfunktion
a) Die werkseitige Voreinstellung ist "aktiviert".
b) Wenn Sie die Höhenmesserfunktion deaktivieren möchten, bringen Sie den Empfänger in den normalen
Betriebsmodus, halten Sie die F/S-Taste > 3 s gedrückt, die BLAUE LED blinkt dreimal und zeigt damit an, dass der
Schalter erfolgreich war und die Funktion deaktiviert wird. (Wenn Sie die Funktion aktivieren möchten, wiederholen
Sie einfach die Schritte).
Status
Ein Registrieren
Blitz Erfolgreiche
Registrierung
Aus Binden
Aus Erfolgreich binden
Aus Normales Arbeiten
Blitz Ausfallsicher
