FrSky L9R Bedienungsanleitung

Einführung
Vielen Dank, dass Sie sich für den FrSky L9R 9/12ch Langstrecken-Nicht-Telemetrie-Empfänger entschieden
haben, um die Vorteile dieses Systems voll auszuschöpfen, lesen Sie bitte die Bedienungsanleitung sorgfältig
durch und richten Sie das Gerät wie unten beschrieben ein.

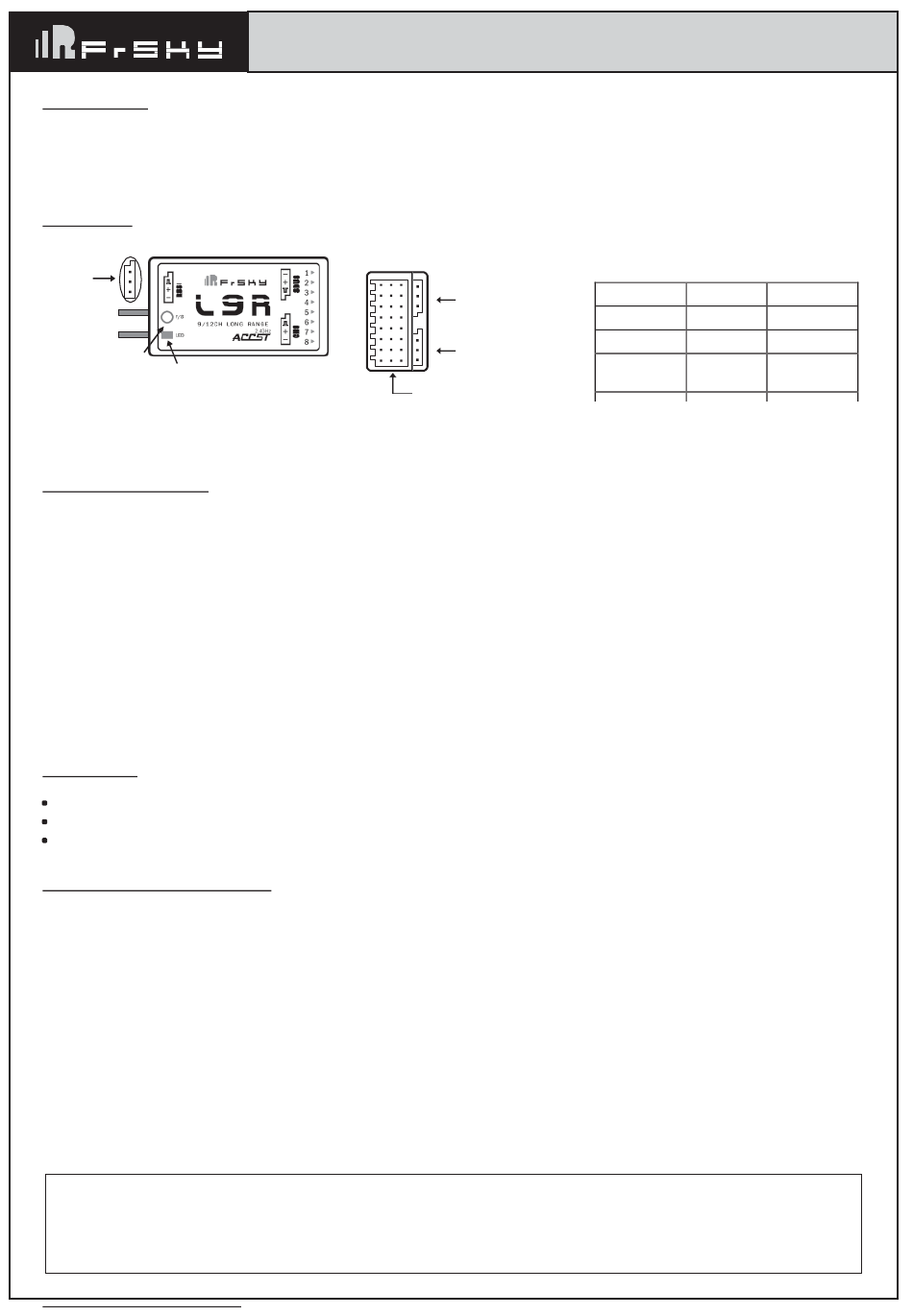

Übersicht
RSSI
F/S-Taste
LED
Technische Daten
Abmessung: 46,25×26,6×14,2mm (L × B × H)
Gewicht: 19g
Antenne: PCB-Antenne
Anzahl der Kanäle: 1~9ch von konventionellen Kanalausgängen, 1~12ch von SBUS-
Port RSSI-Ausgang: Analoger RSSI-Ausgang (0~3.3V)
Betriebsspannungsbereich:
4,0~10V Betriebsstrom:
100mA@5V
Betriebsreichweite: etwa das Doppelte des Betriebsreichweitenbereichs für Empfänger der X-Serie.
Kompatibilität: FrSky X-Serie Modul (XJT) etc. im LR12-Modus (Schalter 1 ist AUS, Schalter 2
ist EIN) FrSky Taranis X9D etc. im LR12-Modus
Der L9R-Empfänger funktioniert nicht mit dem FrSky V8, D8 und D16 Modus.
Merkmale
Längere Reichweite: Das Doppelte der Reichweite für Empfänger der X-Serie.
Mehr Kanäle: 1~9ch von konventionellen Kanalausgängen, 1~12ch von SBUS-Anschluss mit
RSSI-Ausgang
Verbindliches Verfahren
Binden ist der Prozess der eindeutigen Zuordnung eines bestimmten Empfängers zu einem Sendemodul. Ein
Sendemodul kann an mehrere Empfänger gebunden werden (nicht gleichzeitig zu verwenden). Ein Empfänger
kann nur an ein Sendemodul gebunden werden.
Führen Sie die folgenden Schritte aus, um den Bindevorgang abzuschließen.
1. Schalten Sie den Sender ein, während Sie die F/S-Taste am XJT-Modul gedrückt halten (eingestellt auf den
Modus LR12, Schalter 1 ist AUS, Schalter 2 ist EIN). Lassen Sie die Taste los. Die ROTE LED am XJT-Modul
blinkt und zeigt damit an, dass der Sender bereit ist, sich an den Empfänger zu binden.
2. Schließen Sie den Akku an den Empfänger an, während Sie die F/S-Taste am Empfänger gedrückt halten.
Die rote LED am Empfänger blinkt und zeigt damit an, dass der Bindungsprozess abgeschlossen ist.
3. Schalten Sie sowohl den Sender als auch den Empfänger aus.
4. Schalten Sie den Sender ein und schließen Sie die Batterie an.
Die GRÜNE LED am Empfänger zeigt an, dass der Empfänger Befehle vom Sender empfängt.
Hinweis: Nachdem der Bindevorgang abgeschlossen ist, schalten Sie die Stromversorgung ein und
überprüfen Sie, ob der Empfänger durch den angeschlossenen Sender wirklich unter Kontrolle ist.
Die Bindung des Empfänger-Sender-Moduls muss nicht wiederholt werden, es sei denn,
einer der beiden wird ausgetauscht.
Reichweitenkontrolle
Bedienungsanleitung für den FrSky L9R Empfänger
SBUS-
Anschluss
(CH1-CH12)
Konventionell
er Kanal
(CH9)
Konventionelle
Kanalausgänge (CH1-
CH8)
Grüne LED Rote LED
EIN Blinken
EIN AUS
AUS Blinken
Zweimal AUS Failsafe Set
blitzen
Status
Bindung
Normal
Signal
verloren
