FrSky R9 Mini Bedienungsanleitung

Einführung
Vielen Dank, dass Sie sich für den FrSky R9 Mini Vollbereichs-Telemetrieempfänger entschieden haben. Seine kompakte
Größe und sein geringes Gewicht machen ihn besser für Renn-Drohnen geeignet. Das Telemetrie-Feedback in Verbindung
mit der Redundanzfunktion verbessert die Sicherheit Ihres Modells. Um die Vorteile dieses Systems voll auszuschöpfen, lesen
Sie bitte die Bedienungsanleitung sorgfältig durch und richten Sie das Gerät wie unten beschrieben ein.
Übersicht
SBUS_OUT
S. PORT/F. PORT
GND
V_IN
SBUS_IN
Technische
Daten
- Abmessung: 16*10*2,8 m m m (L × B × H)
•
- Gewicht: 1,1g (inkl. Antenne)
• Anzahl der Kanäle: •
R9 Mini
R9M-Modus
Anzahl der Kanäle
* CH16 gibt RSSI aus
• Betriebsspannungsbereich: DC 3,5V~10V~10V
• Betriebsstrom: 100mA@5V
• Betriebsbereich: Bis zu 10 km oder mehr
• Betriebsfrequenz: 915MHz (Nicht-EU-Version) / 868MHz (EU-Version)
• Kompatibilität: R9M / R9M Lite
Smart Port (S. Port) ist eine von FrSky Electronic Co., Ltd. entwickelte vollduplex-
Digitalübertragungsschnittstelle für Signalkabel. Alle Produkte, die mit Smart Port ausgestattet sind
(einschließlich XJT-Modul, XSR, X6R und X8R-Empfänger, neue nabenlose Sensoren, neues Smart
Dashboard usw.), Benutzerdaten der seriellen Schnittstelle und andere Benutzereingabe-/Ausgabegeräte
können ohne Einschränkungen für Zahlen oder Sequenzen mit hoher Übertragungsgeschwindigkeit
angeschlossen werden.
Merkmale
• S.Port-fähige und unterstützte Telemetrie-Datenübertragung
(Unterstützung von F.Port, Download der Firmware für Supportfunktionen)
• Redundanzfunktion unterstützt
• Erkennung der Batteriespannung unterstützt
• Antenne mit abnehmbarem Ipex-Stecker
• Niedrige Latenzzeiten und hohe Präzision

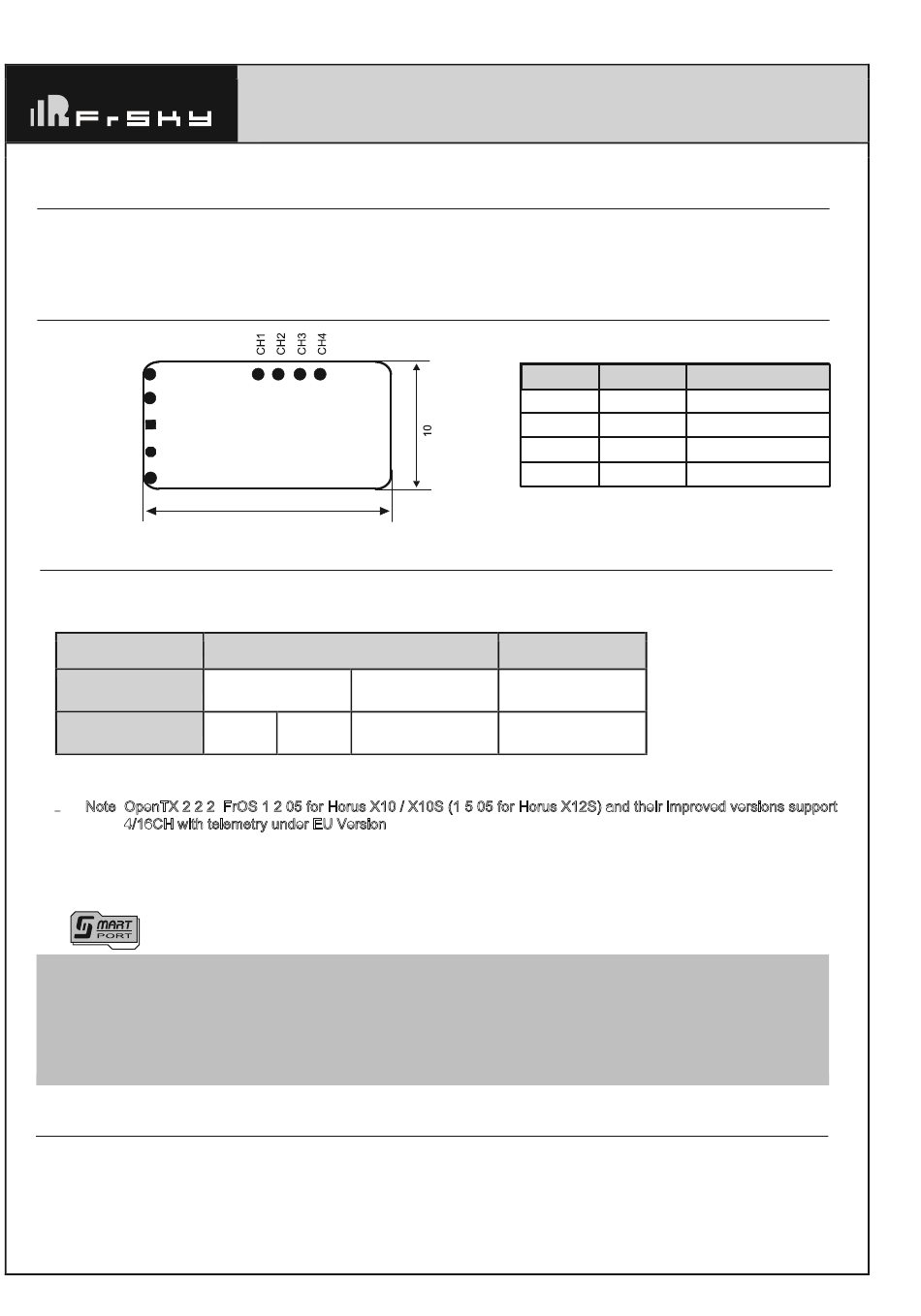

Bedienungsanleitung für den FrSky R9 Mini
1 2 3 4
16
EU-Version
Telemetrie Keine
Telemetrie
4/8CH
*4/16CH
Receiver
Grüne LED
EIN
EIN
Blinken
AUS
Nicht-EU-Version
Telemetrie
4/16CH 4/16CH
Rote LED Status
EIN
Warten auf die
Bindung
Blinken Erfolgreich binden
AUS Normal
Blinken Signal verloren
