SCHAKO RMS-L Bedienungsanleitung Seite 4

Rauchmeldesystem RMS-L

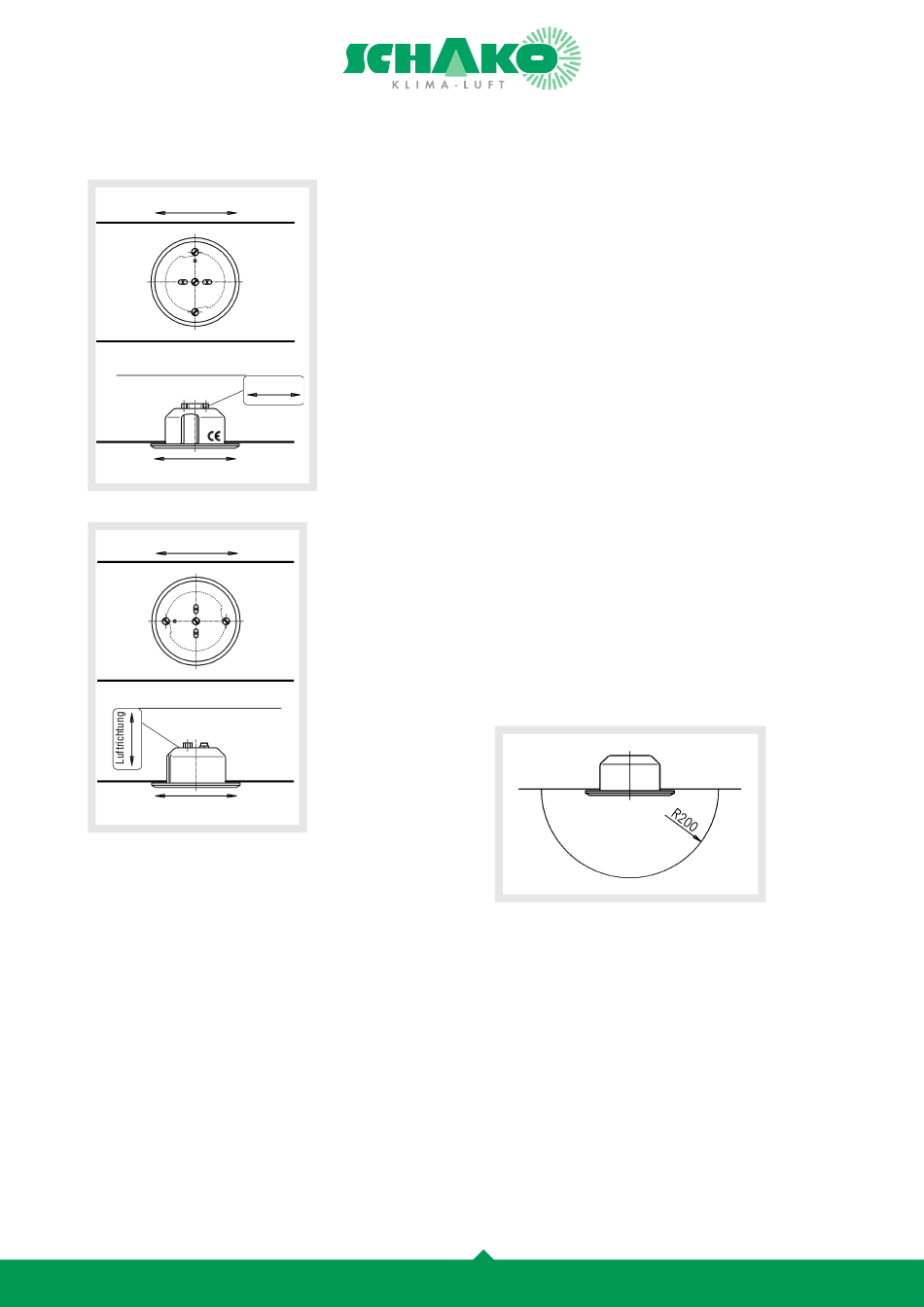

Einbaulage für Einbau in Kanal
Richtig!
Luftrichtung Kanal
Aufkleber Luftrichtung
Luftrichtung
Luftrichtung Kanal
Falsch!
Luftrichtung Kanal
Aufkleber Luftrichtung
Luftrichtung Kanal
Der Abstand vom Rauchmelder RMS zur Brandschutzklappe
darf maximal 1 m betragen, da Rauch so nahe wie möglich am
Sicherheitsbauteil detektiert werden muss (nicht in der Revi-
sionsöffnung der Brandschutzklappe).
Konstruktionsänderungen vorbehalten.
Einbauanordnung und Montage
Der Rauchmelder Typ RMS ist möglichst schwingungsfrei ein-
zubauen. Eine Beaufschlagung mit Wasserdampf, Desinfek-
tionsmittel, Staub, Ruß (Abgas) oder eine Betauung führt zu
einer Alarm- oder Störmeldung.
Montage Kanaleinbau
1. Lage für Rauchmelder festlegen (max. 1m vor oder nach dem
Sicherheitsbauteil, da möglichst in unmittelbarer Umgebung
Rauch detektiert werden muß, nicht in der Revisionsöffnung
der Brandschutzklappe), Mitte anzeichnen.
2. Loch ø120 mm ausschneiden.
3. Befestigungslöcher bohren (nur bei Ausführung mit
Flügelmutter).
4. Setzen Sie die mitgelieferten Isolierhüllen in die Montagelö-
cher ein.
5. Rauchmelder mit Revisionsdeckel und Dichtung einsetzen,
mit Flügelmuttern oder Blechtreibschrauben befestigen.
6. Beim Einbau ist auf die Luftrichtung zu achten.
7. Elektrische Verdrahtung nach Plan vornehmen.
8. Vor Inbetriebnahme der RMS ist das Kanalsystem komplett
zu reinigen. Es ist darauf zu achten, dass nach dem Abwi-
schen der Frontscheibe die Frontscheibe mit einem Antistatik
Spray besprüht werden muss.
Beim Einbau des Rauchmelders RMS ist darauf zu achten,
dass im Umkreis von 200 mm nichts vorhanden sein darf, was
eine Reflexion des ausgesendeten Sensoren-Signals ver-
ursachen könnte.
Anschluss
1. Netz anklemmen. Die grüne Betriebsanzeige blinkt, wenn die
Ausgangsspannung vorhanden ist.
2. Ausgangsspannung prüfen.
09/11 - 4 Stand: 20.04.2012
